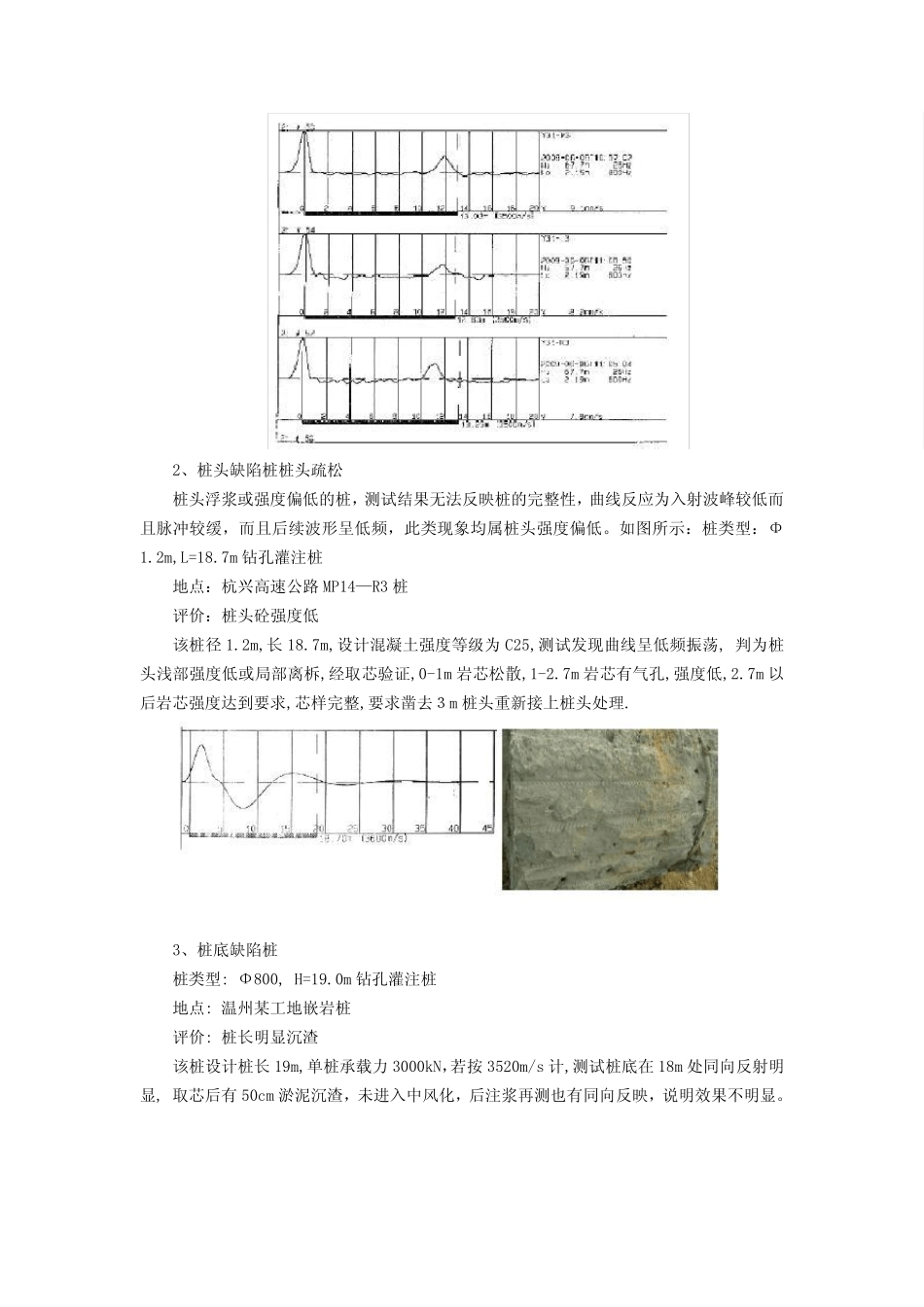

桩基低应变检测曲线实例分析1、完整桩一般完整桩在时程曲线上的反应： 对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相。如图所示：预制管桩外径Φ500mm,h=13.3m壁厚 100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例：桩类型：Φ1.2m，H＝38.5m钻孔灌注桩地点：杭宁高速公路 K76+8930-R2/0-R3桩评价：完整嵌岩桩该桩径 1.2m,桩长38.5m,C30钻孔灌注桩，桩尖进入微风化泥质岩 2m，测试波形完整。纵波速度为 3600-3700m/s，桩底反向，说明无沉渣．为完整嵌岩桩.地层影响的时程曲线桩桩类型：Φ1200mm，h＝28.4m 冲孔灌注桩地点：诸永高速台州一段 25 标某桥桩评价：该桩砼强度 c25,采用冲抓钻,12m 见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型：Φ1000mm, L 约 13m，冲击桩地点：温州洞头中心渔港石码头评价：完整桩该外加 5mm 壁厚钢护筒至强风化，后变径 800 嵌岩 2D。故在桩底前同向反映为钢护筒底变径处的部位，经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低而且脉冲较缓，而且后续波形呈低频，此类现象均属桩头强度偏低。如图所示：桩类型：Φ1.2m,L=18.7m 钻孔灌注桩地点：杭兴高速公路 MP14—R3 桩评价：桩头砼强度低该桩径 1.2m,长 18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡, 判为桩头浅部强度低或局部离柝,经取芯验证,0-1m 岩芯松散,1-2.7m 岩芯有气孔,强度低,2.7m 以后岩芯强度达到要求,芯样完整,要求凿去３m 桩头重新接上桩头处理.3、桩底缺陷桩桩类型: Φ800, H=19.0m 钻孔灌注桩地点: 温州某工地嵌岩桩评价: 桩长明显沉渣该桩设计桩长 19m,单桩承载力 3000kN，若按 3520m/s 计,测试桩底在 18m 处同向反射明显, 取芯后有 50cm 淤泥沉渣，未进入中风化，后注浆再测也有同向反映，说明效果不明显。桩类型: Φ800, H=11.2m 钻孔灌注桩地点: 杭州某监站围墙桩工地评价: 桩长明显偏短该桩设计桩长 11.2m,测试桩底反射明显,波速达 4790m/s,若按 3500m/s 计, 桩仅为 8m,明显反映为桩偏短.4、缩径夹泥桩缩径桩在时程曲线上的反映比较规则，缩径部位的缺陷呈先同相后反相，或仅见到同相反...
