梁式楼梯设计

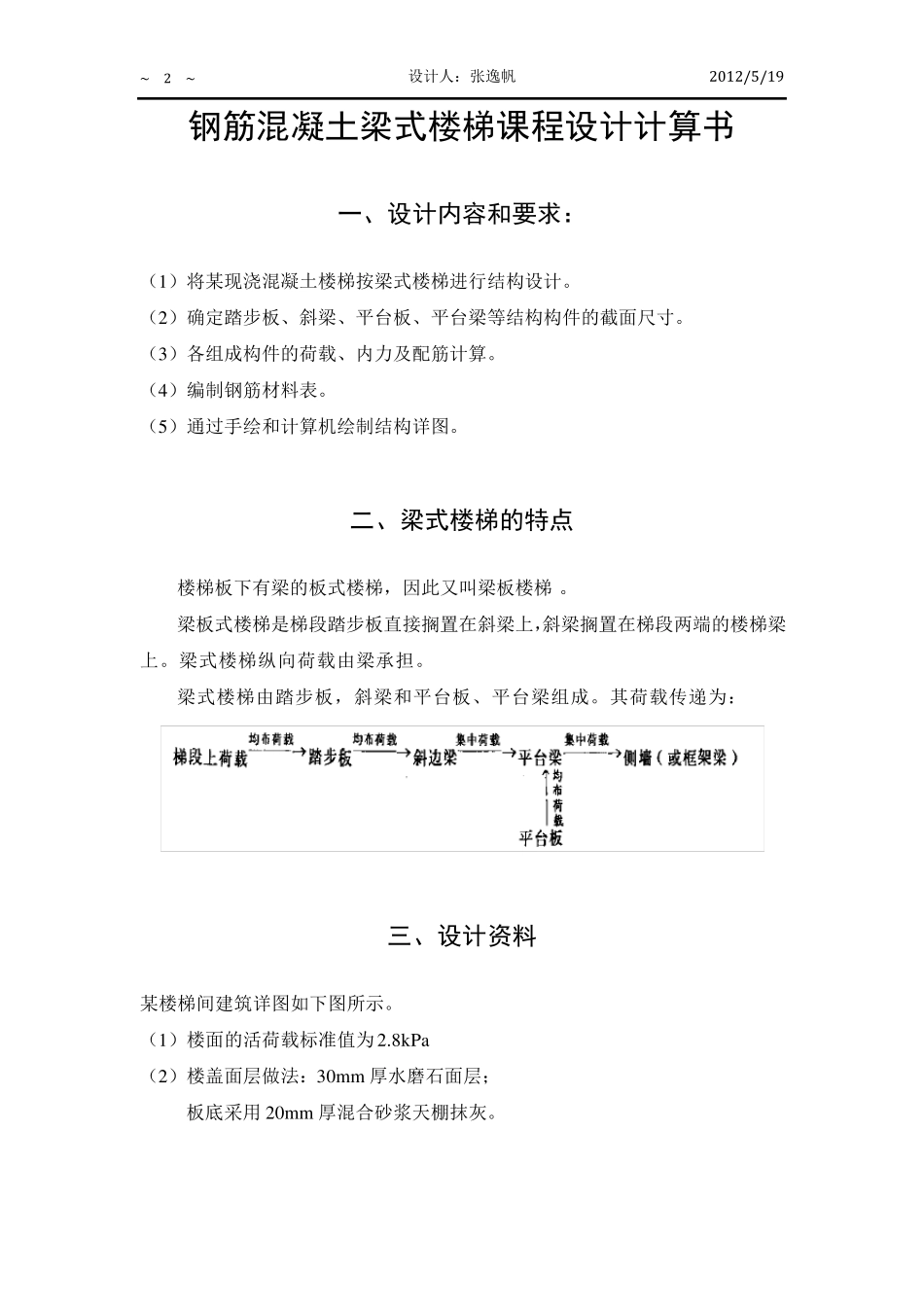

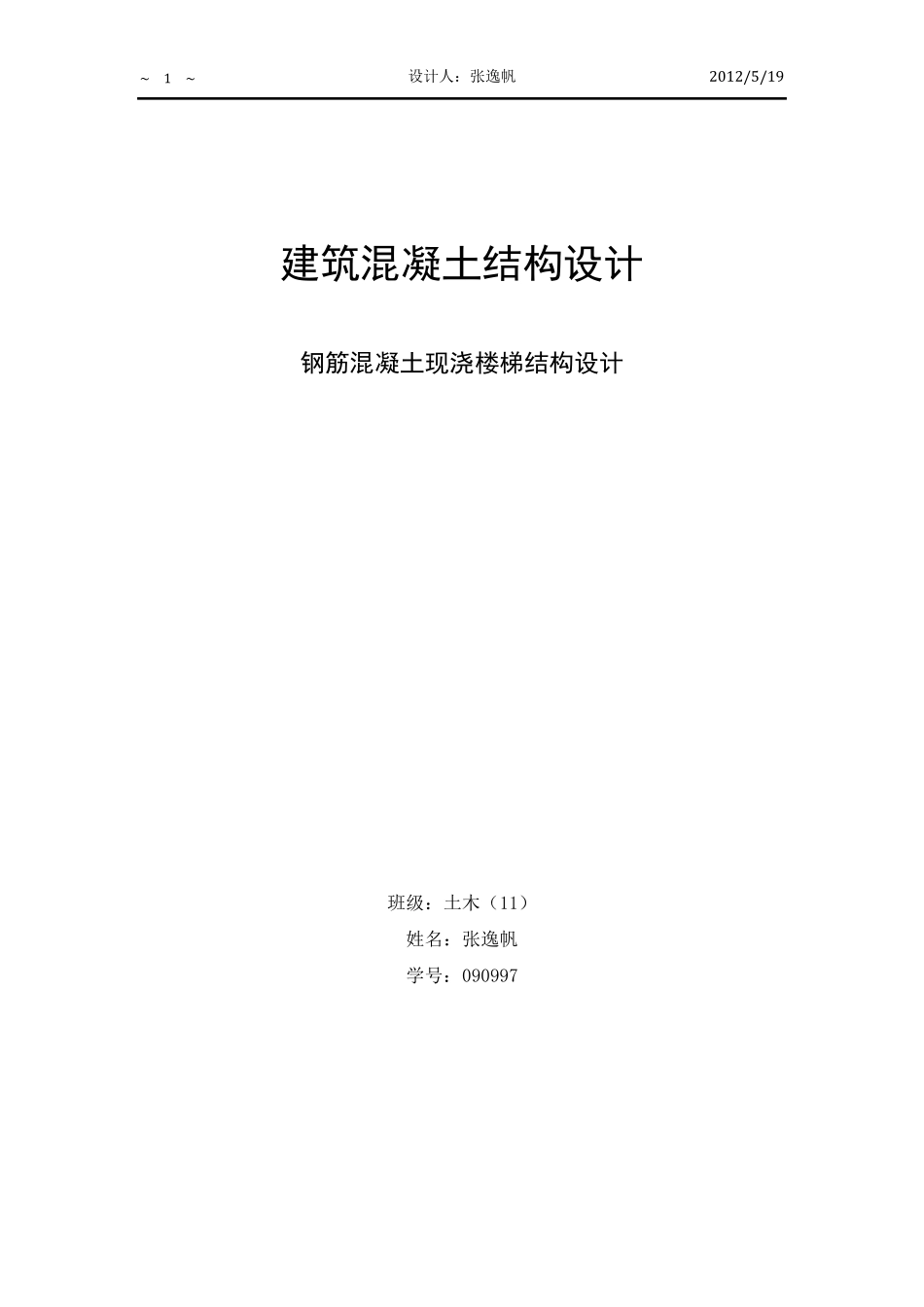

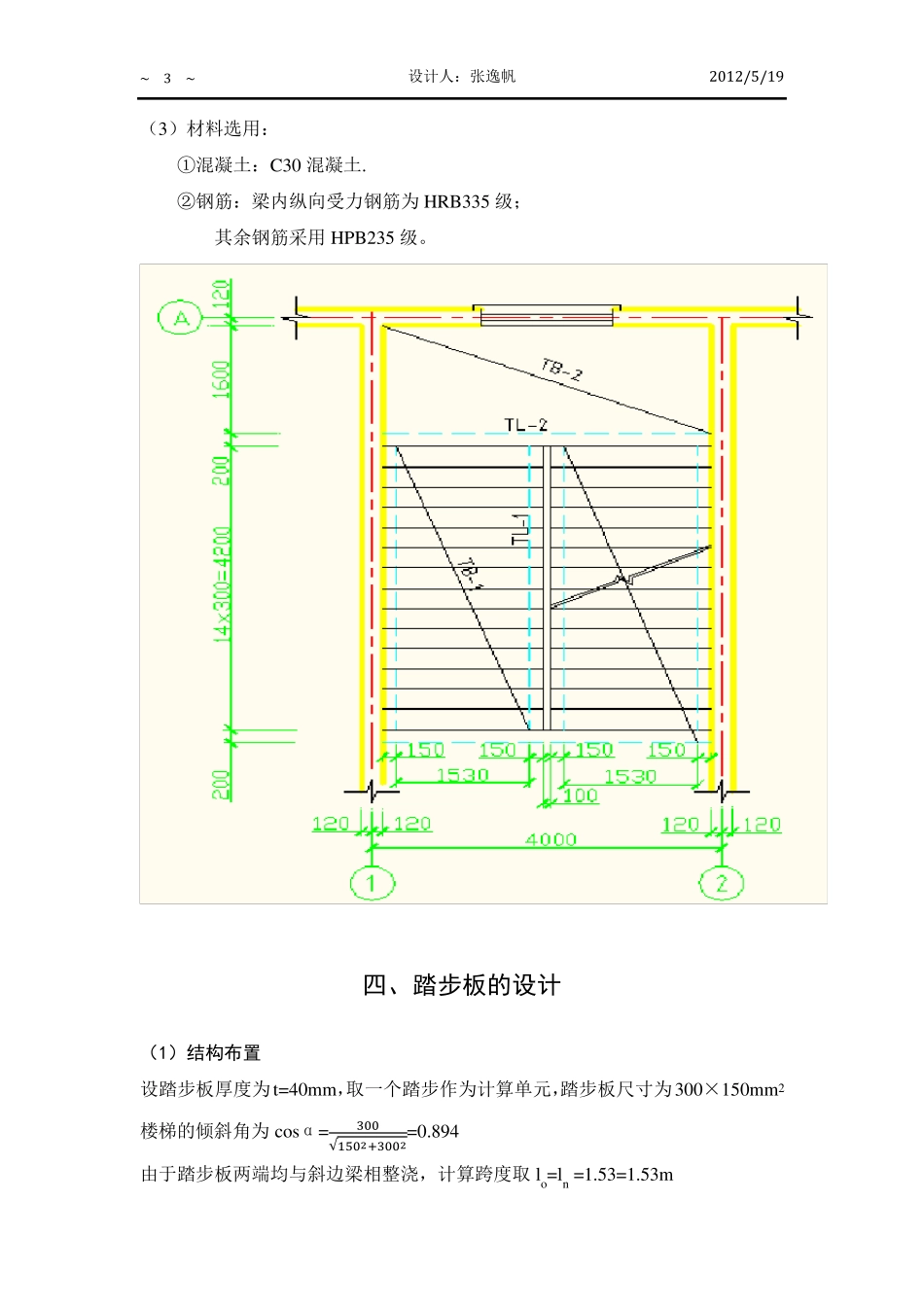

~ 1 ~ 设计人：张逸帆 2012/5/19 建筑混凝土结构设计 钢筋混凝土现浇楼梯结构设计 班级：土木（11） 姓名：张逸帆 学号：090997 ~ 2 ~ 设计人：张逸帆 2012/5/19 钢筋混凝土梁式楼梯课程设计计算书 一、设计内容和要求： （1）将某现浇混凝土楼梯按梁式楼梯进行结构设计。 （2）确定踏步板、斜梁、平台板、平台梁等结构构件的截面尺寸。 （3）各组成构件的荷载、内力及配筋计算。 （4）编制钢筋材料表。 （5）通过手绘和计算机绘制结构详图。 二、梁式楼梯的特点 楼梯板下有梁的板式楼梯，因此又叫梁板楼梯 。 梁板式楼梯是梯段踏步板直接搁置在斜梁上，斜梁搁置在梯段两端的楼梯梁上。梁式楼梯纵向荷载由梁承担。 梁式楼梯由踏步板，斜梁和平台板、平台梁组成。其荷载传递为： 三、设计资料 某楼梯间建筑详图如下图所示。 （1）楼面的活荷载标准值为 2.8kPa （2）楼盖面层做法：30m m 厚水磨石面层； 板底采用 20m m 厚混合砂浆天棚抹灰。 ~ 3 ~ 设计人：张逸帆 2012/5/19 （3）材料选用： ①混凝土：C30 混凝土. ②钢筋：梁内纵向受力钢筋为HRB335 级； 其余钢筋采用HPB235 级。 四、踏步板的设计 （1）结构布置 设踏步板厚度为t=40mm，取一个踏步作为计算单元，踏步板尺寸为300×150mm2 楼梯的倾斜角为cosα=300√1502:3002=0.894 由于踏步板两端均与斜边梁相整浇，计算跨度取lo=ln =1.53=1.53m ~ 4 ~ 设计人：张逸帆 2012/5/19 1cssu1c0ss0()()22f bxAxxMf bx hA h（2）荷载计算 永久荷载设计值： 踏步自重 25×（0.15/2+0.4/0.894）×0.3×1.2=1.08kN/m 30mm 水磨石面层 25×0.03×(0.3+0.15) ×1.2=0.41kN/m 20mm 砂浆天棚抹灰 17×0.02/0.894×0.3×1.2=0.14kN/m g=1.63kN/m 可变荷载设计值： 活荷载 2.8×0.3×1.4=1.176kN/m q=1.18 kN/m 合计 g + q = 2.81 kN/m 因此，垂直于水平面荷载g + q = 12.7 kN/m 垂直于斜面荷载g’ + q’ = 2.81 × 0.894 = 2.51 kN/m (3)内力计算 M= 110（g’ + q’）lo2=0.1× 2.51×1.532=0.59 kN·m (4)截面承载力计算 等效矩形截面高度 h=ℎ’2 +ᵯᵅᵅᵆᵰ = 1502 +400.894=120mm 截面有效高度 ho=h-20=100mm 截面宽度取 b=300mm 其中，fc=14.3N/mm2, fy=300N/mm2 由公式 可求得截面的配筋。 得：x=1.38mm As=19.7mm2 按照构造，受力钢筋...
