梁板架设安装施工方案

梁板架设安装施工方案_第1页
1/11

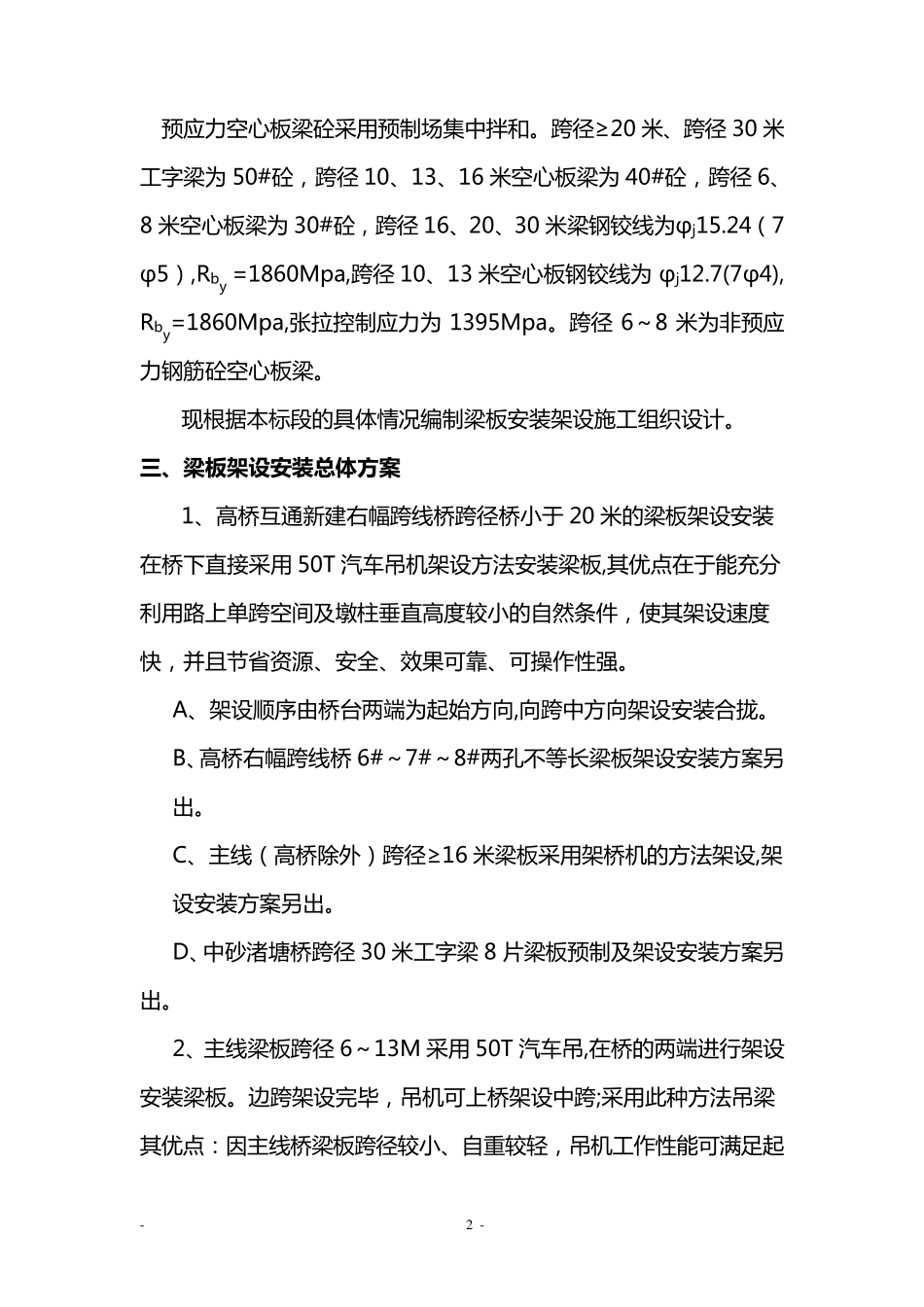

梁板架设安装施工方案_第2页
2/11
梁板架设安装施工方案_第3页
3/11
- 1 - 梁 板 架 设 安 装 施 工 方 案 一 、编制依据 1、《招标文件》 2、《公路工程国内招标文件范本》 3、《两阶段施工图设计》 4、《公路桥梁施工技术规范》 二、工 程概况 本标段共有大中小桥共 22 座(其中大桥 1 座,中桥 16 座,小桥 5 座),高桥互通跨线桥 1 座,其中高桥互通跨线桥右幅为新建,左幅拆除后重建。 上部构造中除中砂渚塘桥有一跨跨径为 30 米的工字梁 8 片外,其余均为空心板梁。其中跨径为 20 米后张梁为 154 片,不等长跨径后张梁为 84 片,跨径 16 米先张梁 386 片,跨径 13 米先张梁为 406片,跨径 10 米先张梁为 196 片,跨径 8 米钢筋混凝土梁 84 片,跨径 6 米钢筋混凝土梁 12 片,跨径 10、13、16、20 米梁及不等长梁板宽中板为 99CM,边板宽 99.5CM;跨径 6、8 米梁板宽中板为124CM,边板宽为 110CM。全标段梁板总数合计 1330 片(其中空心板梁总数为 1322 片)。 板梁分正交板和斜交板两种,斜交板梁角度共分为 45、55、60、80、90、110、115、120、125、130、135 度 11 种,高桥互通跨线桥除 6~8#孔梁不等外,其余梁长相等,按照设计要求预制空心板梁时,梁底楔块需与梁体同时浇筑以确保支座水平均匀受力。 - 2 - 预 应 力 空 心 板 梁 砼 采 用 预 制 场 集 中 拌 和 。 跨 径 ≥20 米 、跨 径 30 米工 字 梁 为 50#砼 , 跨 径 10、13、16 米 空 心 板 梁 为 40#砼 , 跨 径 6、8 米 空 心 板 梁 为 30#砼 , 跨 径 16、20、30 米 梁 钢 铰 线 为 φj15.24( 7φ5) ,Rby =1860Mpa,跨 径 10、13 米 空 心 板 钢 铰 线 为 φj12.7(7φ4), Rby=1860Mpa,张 拉 控 制 应 力 为1395Mpa。 跨 径6~ 8 米 为 非 预 应力 钢 筋 砼 空 心 板 梁 。 现 根 据 本 标 段 的 具 体 情 况 编 制 梁 板 安 装 架 设 施 工 组 织 设 计 。 三 、梁板架设安装总体方案 1、高 桥 互 通 新 建 右 幅 跨 线 桥 跨 径 桥 小 于 20 米 的 梁 板 架 设 安 装在 桥 下 直 接 采 用 50T 汽 车 吊 机 架 设 方 法 安 装 梁 板 ,其 优 点 在 于 能 充 分利 用 路 上 单 跨 空 间 及 墩 柱 垂 直 高 度 较 小 的 自 然 条 件 , 使 ...
