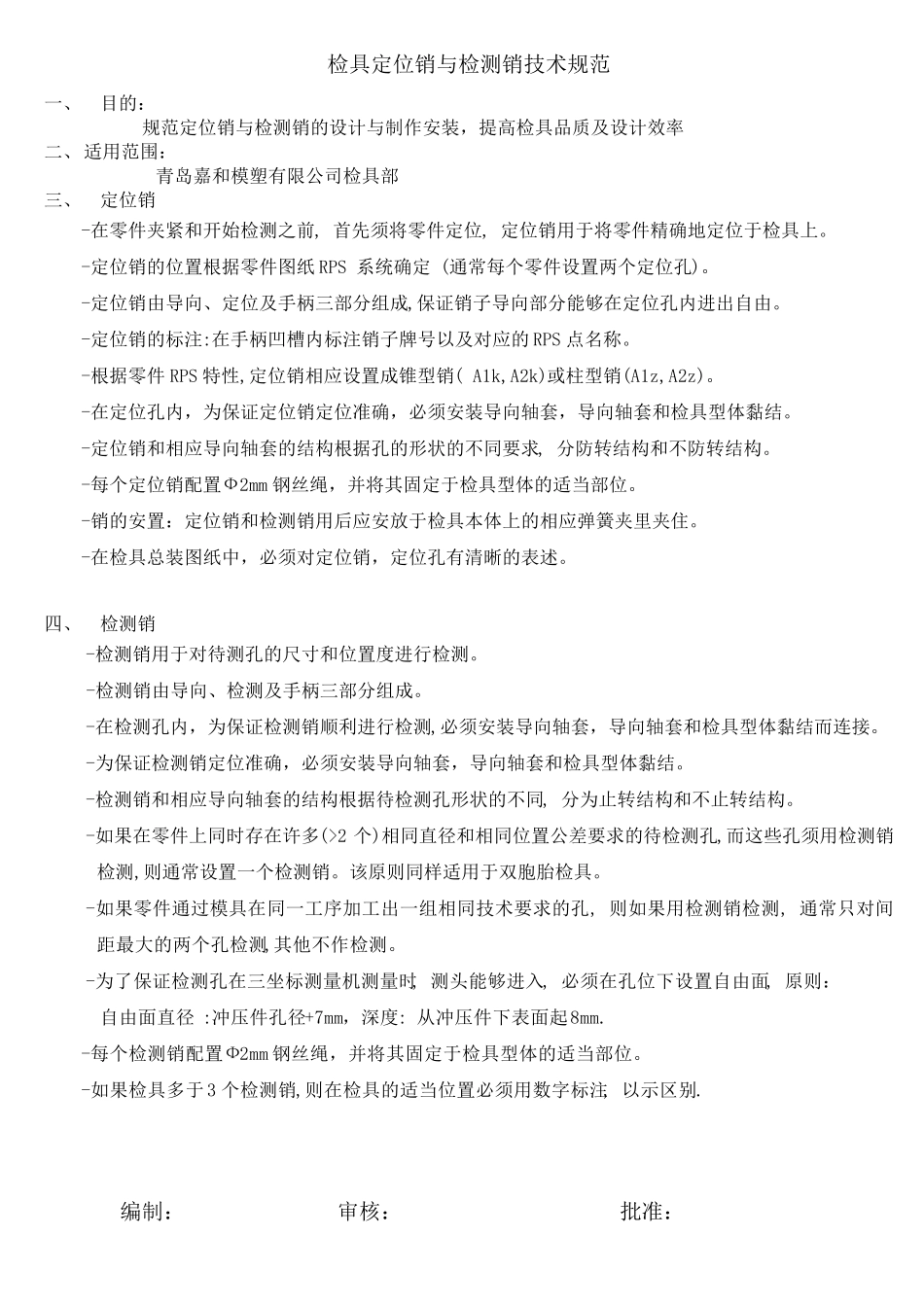

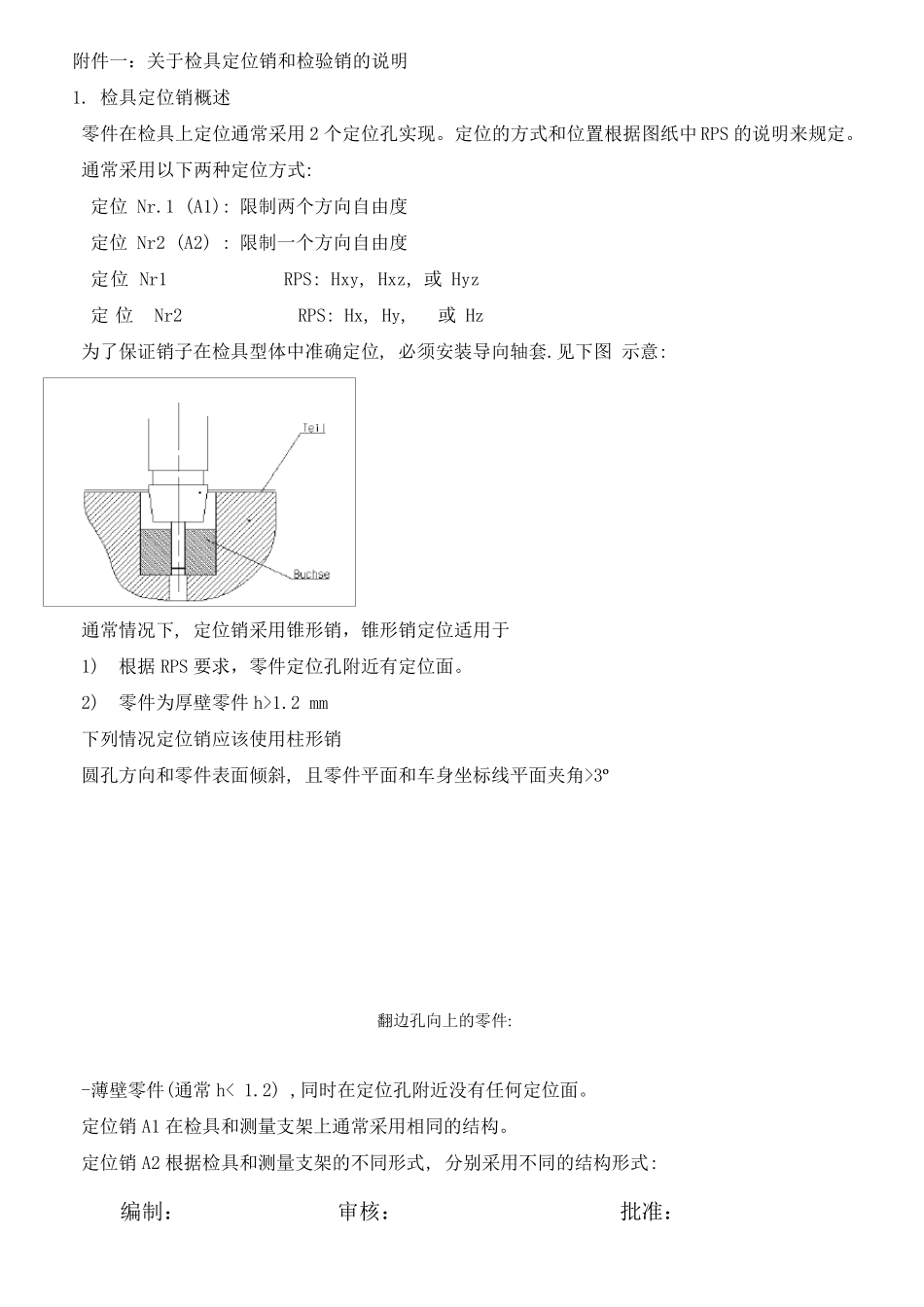

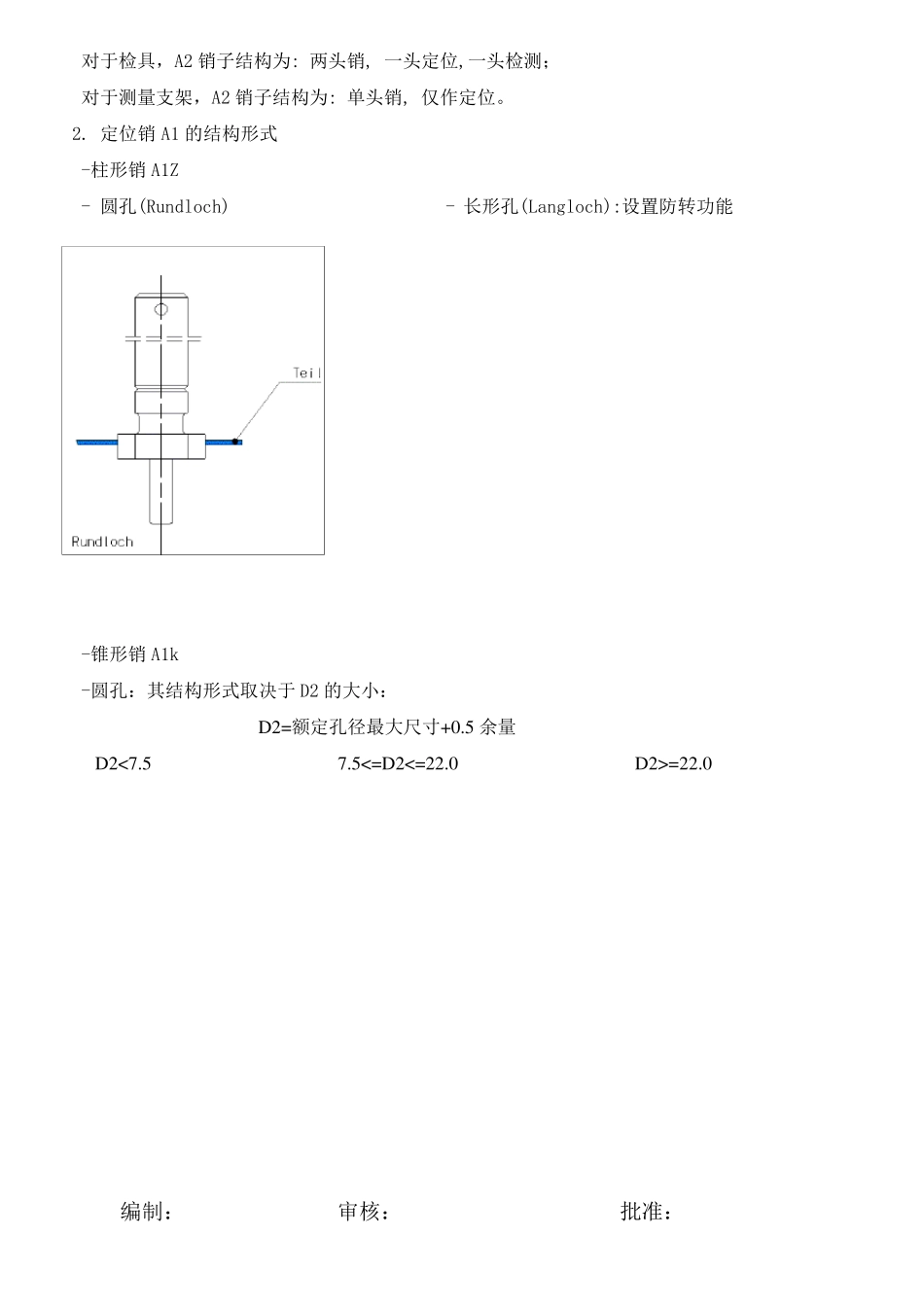

编 制 ： 审 核 ： 批 准 ： 检 具 定 位 销 与 检 测 销 技 术 规 范 一 、 目 的 ： 规 范 定 位 销 与 检 测 销 的 设 计 与 制 作 安 装 ， 提 高 检 具 品 质 及 设 计 效 率 二 、 适 用 范 围 ： 青 岛 嘉 和 模 塑 有 限 公 司 检 具 部 三 、 定 位 销 -在 零 件 夹 紧 和 开 始 检 测 之 前 , 首 先 须 将 零 件 定 位 , 定 位 销 用 于 将 零 件 精 确 地 定 位 于 检 具 上 。 -定 位 销 的 位 置 根 据 零 件 图 纸 RPS 系 统 确 定 (通 常 每 个 零 件 设 置 两 个 定 位 孔 )。 -定 位 销 由 导 向 、 定 位 及 手 柄 三 部 分 组 成 ,保 证 销 子 导 向 部 分 能 够 在 定 位 孔 内 进 出 自 由 。 -定 位 销 的 标 注 :在 手 柄 凹 槽 内 标 注 销 子 牌 号 以 及 对 应 的 RPS 点 名 称 。 -根 据 零 件 RPS 特 性 ,定 位 销 相 应 设 置 成 锥 型 销 ( A1k,A2k)或 柱 型 销 (A1z,A2z)。 -在 定 位 孔 内 ， 为 保 证 定 位 销 定 位 准 确 ， 必 须 安 装 导 向 轴 套 ， 导 向 轴 套 和 检 具 型 体 黏 结 。 -定 位 销 和 相 应 导 向 轴 套 的 结 构 根 据 孔 的 形 状的 不同要求, 分 防转结 构 和 不防转结 构 。 -每 个 定 位 销 配置 Ф2mm 钢丝绳， 并将 其固定 于 检 具 型 体 的 适 当部 位 。 -销 的 安 置 ： 定 位 销 和 检 测 销 用 后应 安 放于 检 具 本体 上 的 相 应 弹簧夹 里夹 住。 -在 检 具 总装 图 纸 中， 必 须 对 定 位 销 ， 定 位 孔 有 清晰的 表述。 四、 检 测 销 -检 测 销 用 于 对 待测 孔 的 尺寸 和 位 置 度 进 行 检 测 。 -检 测 销 由 导 向 、 检 测 及 手 柄 三 部 分 组 成 。 -在 检 测 孔 内 ， 为 保 证 检 测 销 顺 利 进 行 检 测 ,必 须 安 装 导 向 轴 套 ， 导 向 轴 套 和 检 具 型 体 黏 结 而 连 接 。 -为 保 证 检 测 销 定 位 准 确 ， 必 须 安 装 导 向 轴...
