检具设计制作规范

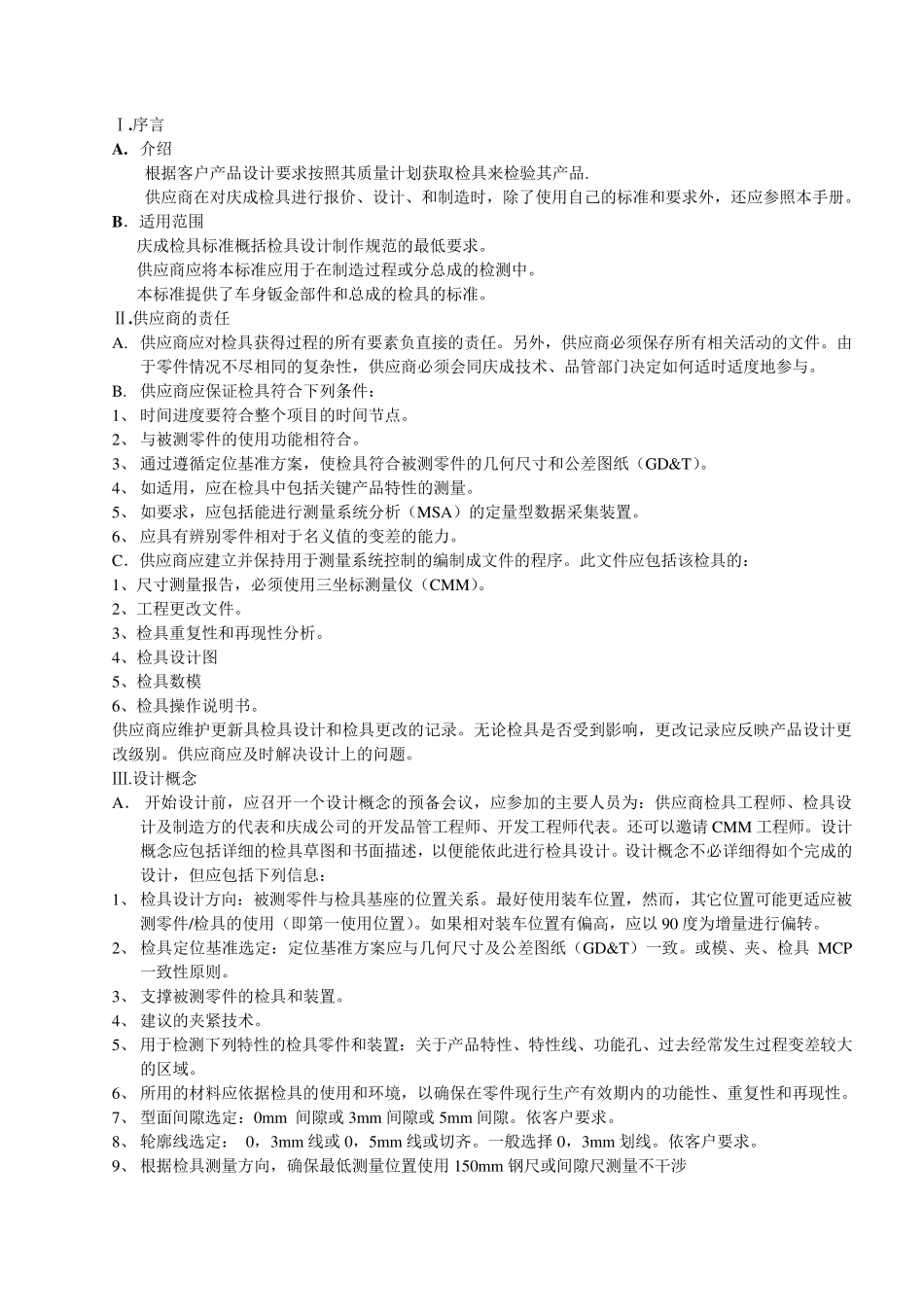

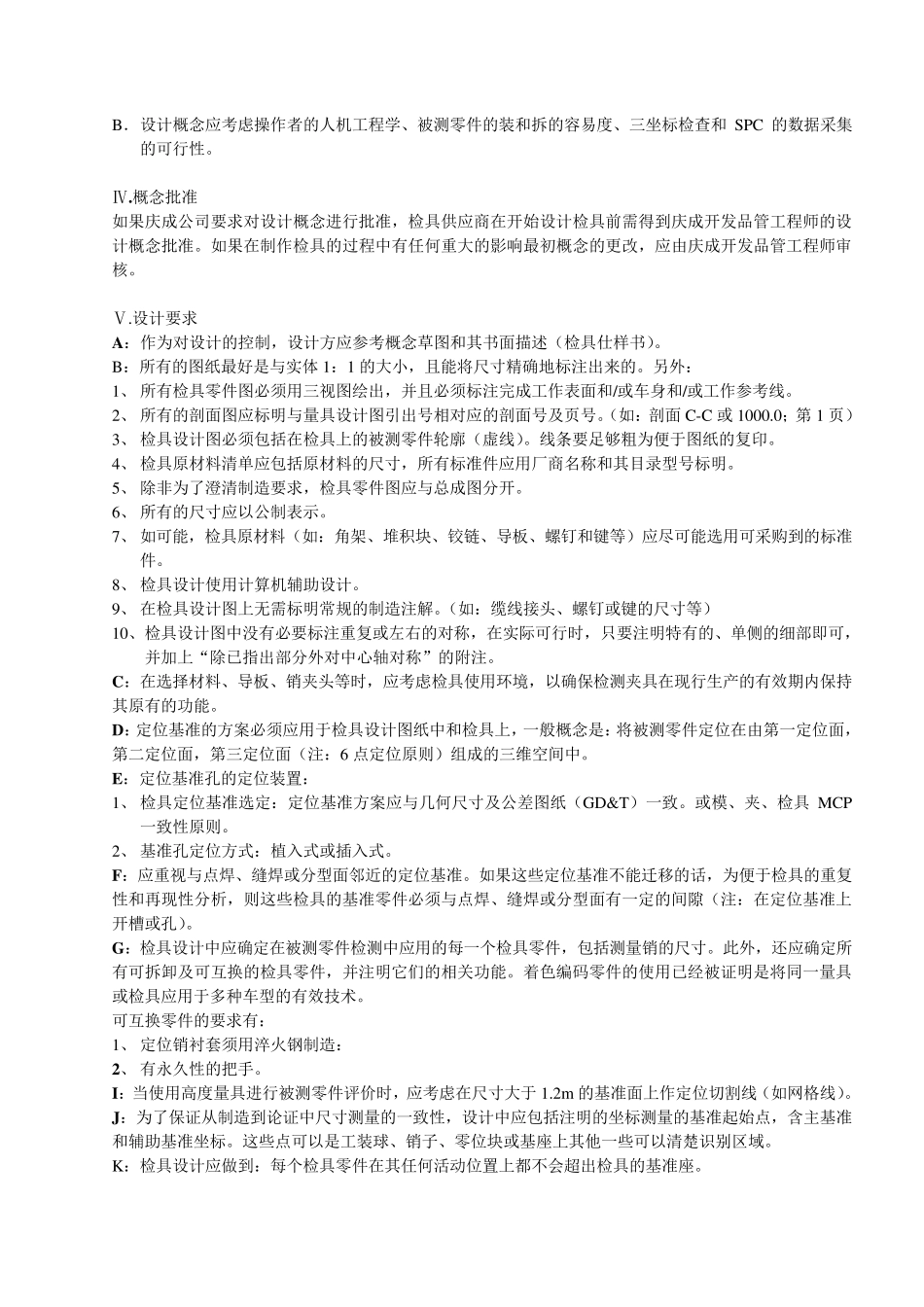

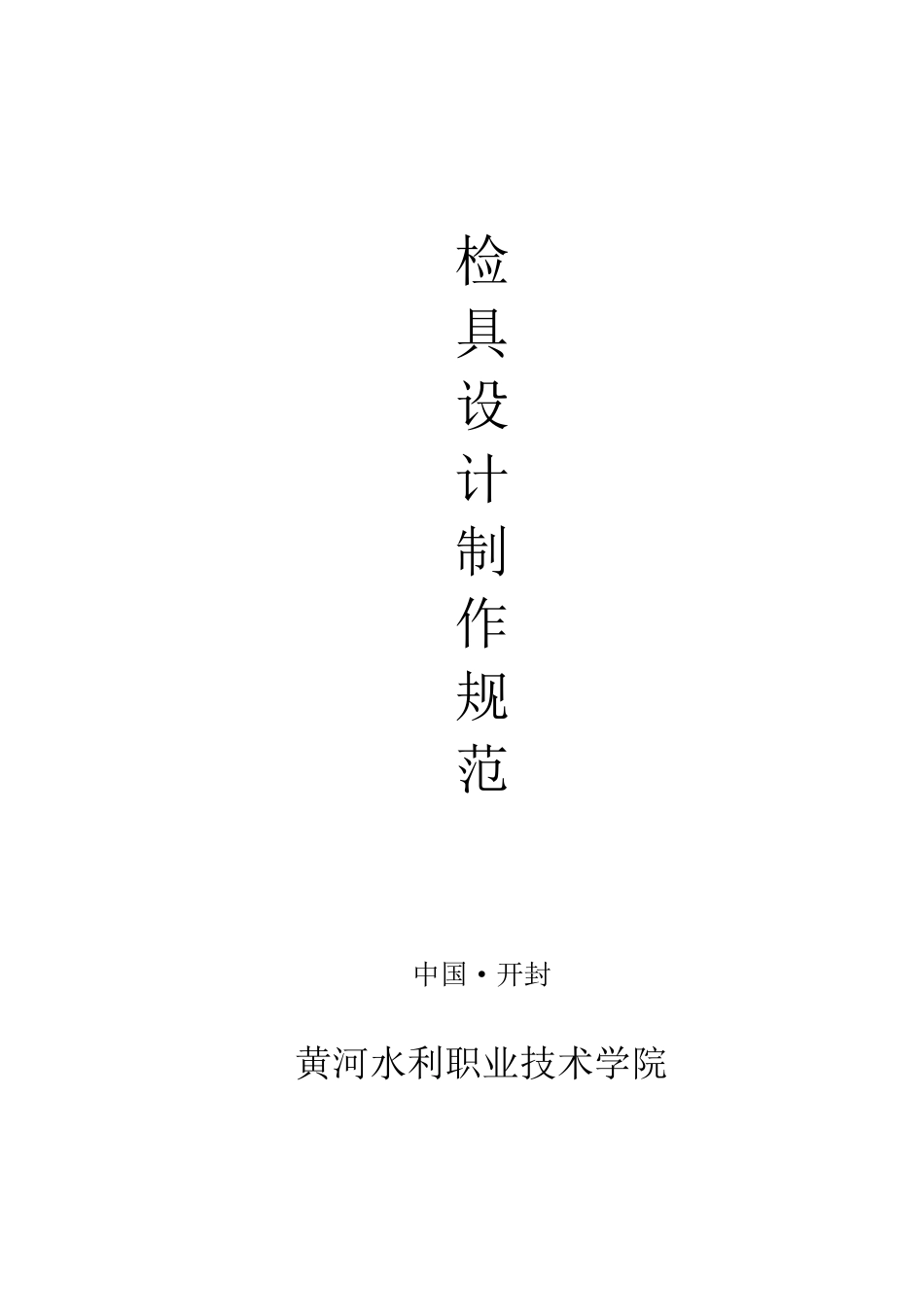

检 具 设 计 制 作 规 范 中国·开封 黄河水利职业技术学院 Ⅰ.序言 A. 介绍 根据客户产品设计要求按照其质量计划获取检具来检验其产品. 供应商在对庆成检具进行报价、设计、和制造时，除了使用自己的标准和要求外，还应参照本手册。 B．适用范围 庆成检具标准概括检具设计制作规范的最低要求。 供应商应将本标准应用于在制造过程或分总成的检测中。 本标准提供了车身钣金部件和总成的检具的标准。 Ⅱ.供应商的责任 A. 供应商应对检具获得过程的所有要素负直接的责任。另外，供应商必须保存所有相关活动的文件。由于零件情况不尽相同的复杂性，供应商必须会同庆成技术、品管部门决定如何适时适度地参与。 B. 供应商应保证检具符合下列条件： 1、 时间进度要符合整个项目的时间节点。 2、 与被测零件的使用功能相符合。 3、 通过遵循定位基准方案，使检具符合被测零件的几何尺寸和公差图纸（GD&T）。 4、 如适用，应在检具中包括关键产品特性的测量。 5、 如要求，应包括能进行测量系统分析（MSA）的定量型数据采集装置。 6、 应具有辨别零件相对于名义值的变差的能力。 C．供应商应建立并保持用于测量系统控制的编制成文件的程序。此文件应包括该检具的： 1、尺寸测量报告，必须使用三坐标测量仪（CMM）。 2、工程更改文件。 3、检具重复性和再现性分析。 4、检具设计图 5、检具数模 6、检具操作说明书。 供应商应维护更新具检具设计和检具更改的记录。无论检具是否受到影响，更改记录应反映产品设计更改级别。供应商应及时解决设计上的问题。 Ⅲ.设计概念 A． 开始设计前，应召开一个设计概念的预备会议，应参加的主要人员为：供应商检具工程师、检具设计及制造方的代表和庆成公司的开发品管工程师、开发工程师代表。还可以邀请 CMM 工程师。设计概念应包括详细的检具草图和书面描述，以便能依此进行检具设计。设计概念不必详细得如个完成的设计，但应包括下列信息： 1、 检具设计方向：被测零件与检具基座的位置关系。最好使用装车位置，然而，其它位置可能更适应被测零件/检具的使用（即第一使用位置）。如果相对装车位置有偏高，应以 90 度为增量进行偏转。 2、 检具定位基准选定：定位基准方案应与几何尺寸及公差图纸（GD&T）一致。或模、夹、检具 MCP一致性原则。 3、 支撑被测零件的检具和装置。 4、 建议的夹紧技术。 5、 用于检测下列特性的检具零件和装置：关于产品特性、...
