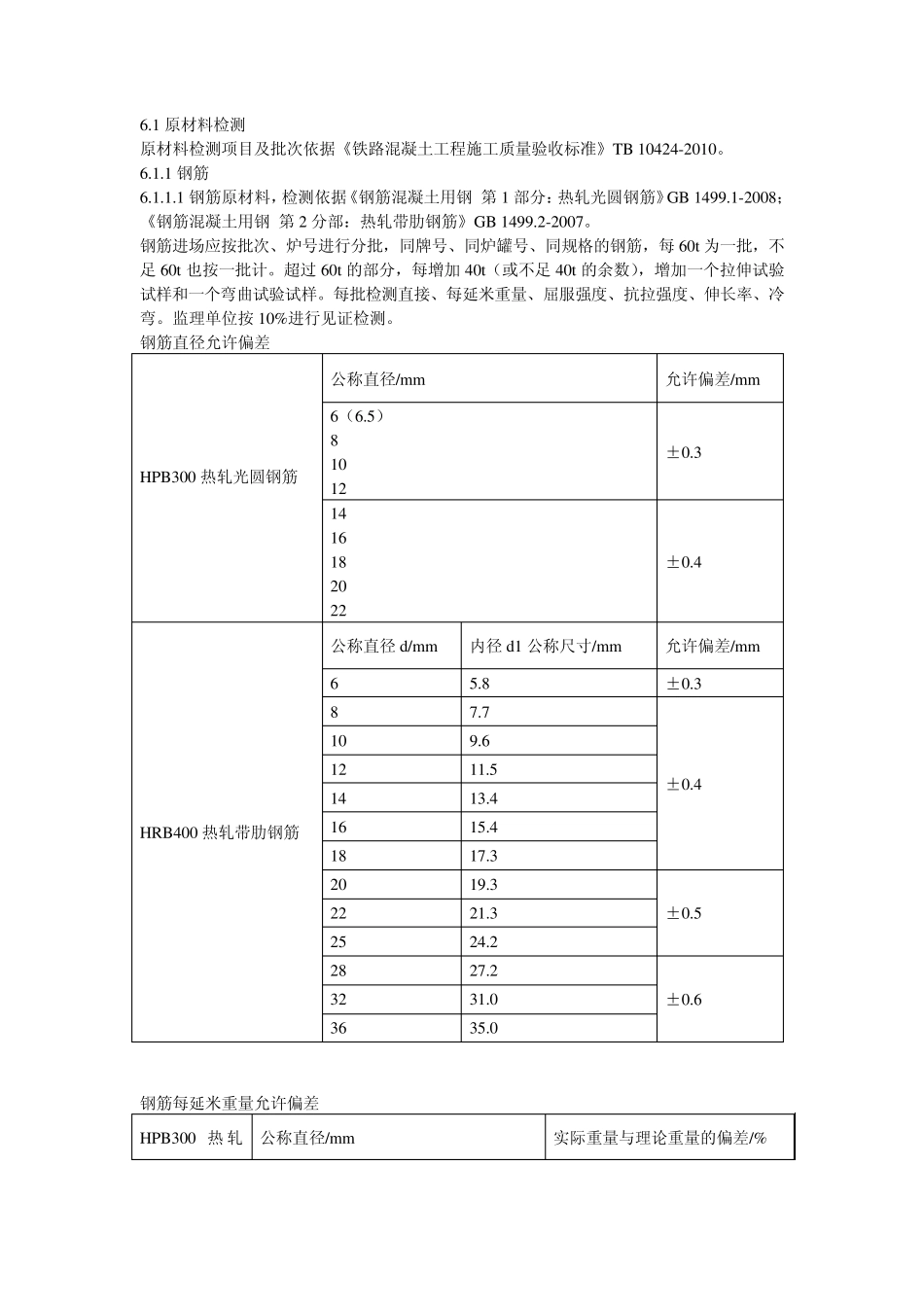

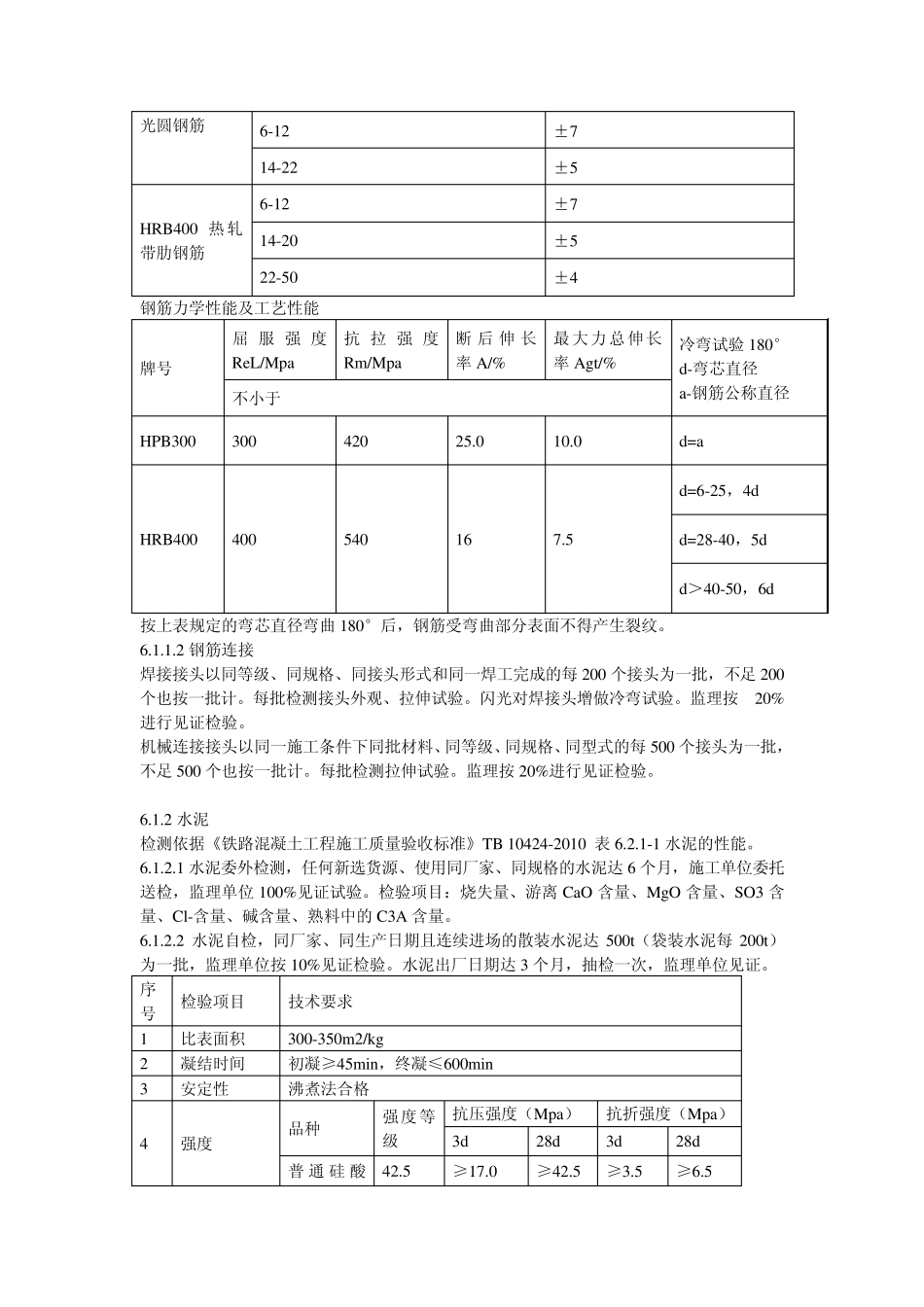

6.1 原材料检测 原材料检测项目及批次依据《铁路混凝土工程施工质量验收标准》TB 10424-2010。 6.1.1 钢筋 6.1.1.1 钢筋原材料，检测依据《钢筋混凝土用钢 第1 部分：热轧光圆钢筋》GB 1499.1-2008；《钢筋混凝土用钢 第2 分部：热轧带肋钢筋》GB 1499.2-2007。 钢筋进场应按批次、炉号进行分批，同牌号、同炉罐号、同规格的钢筋，每60t为一批，不足60t也按一批计。超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样。每批检测直接、每延米重量、屈服强度、抗拉强度、伸长率、冷弯。监理单位按10%进行见证检测。 钢筋直径允许偏差 HPB300 热轧光圆钢筋 公称直径/mm 允许偏差/mm 6（6.5） 8 10 12 ±0.3 14 16 18 20 22 ±0.4 HRB400 热轧带肋钢筋 公称直径d/mm 内径d1 公称尺寸/mm 允许偏差/mm 6 5.8 ±0.3 8 7.7 ±0.4 10 9.6 12 11.5 14 13.4 16 15.4 18 17.3 20 19.3 ±0.5 22 21.3 25 24.2 28 27.2 ±0.6 32 31.0 36 35.0 钢筋每延米重量允许偏差 HPB300 热轧公称直径/mm 实际重量与理论重量的偏差/% 光圆钢筋 6-12 ±7 14-22 ±5 HRB400 热轧带肋钢筋 6-12 ±7 14-20 ±5 22-50 ±4 钢筋力学性能及工艺性能 牌号 屈服强度ReL/Mpa 抗拉强度Rm/Mpa 断后伸长率A/% 最大力总伸长率Agt/% 冷弯试验180° d-弯芯直径 a-钢筋公称直径 不小于 HPB300 300 420 25.0 10.0 d=a HRB400 400 540 16 7.5 d=6-25，4d d=28-40，5d d＞40-50，6d 按上表规定的弯芯直径弯曲 180°后，钢筋受弯曲部分表面不得产生裂纹。 6.1.1.2 钢筋连接 焊接接头以同等级、同规格、同接头形式和同一焊工完成的每 200 个接头为一批，不足 200个也按一批计。每批检测接头外观、拉伸试验。闪光对焊接头增做冷弯试验。监理按20%进行见证检验。 机械连接接头以同一施工条件下同批材料、同等级、同规格、同型式的每 500 个接头为一批，不足 500 个也按一批计。每批检测拉伸试验。监理按 20%进行见证检验。 6.1.2 水泥 检测依据《铁路混凝土工程施工质量验收标准》TB 10424-2010 表 6.2.1-1 水泥的性能。 6.1.2.1 水泥委外检测，任何新选货源、使用同厂家、同规格的水泥达 6 个月，施工单位委托送检，监理单位 100%见证试验。检验项目：烧失量、游离 CaO 含量、MgO 含量、SO3 含量、Cl-含量、碱含量、...
