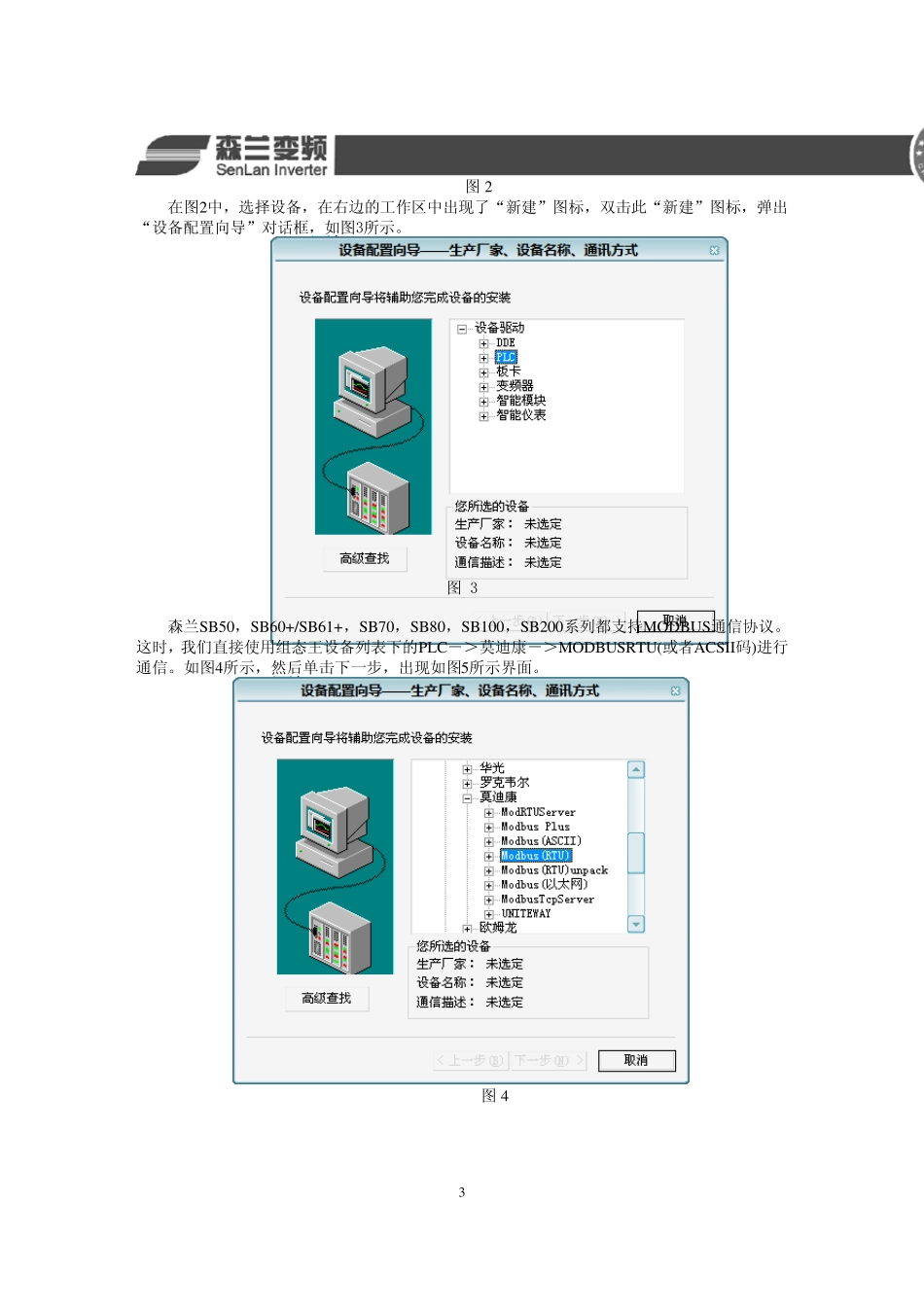

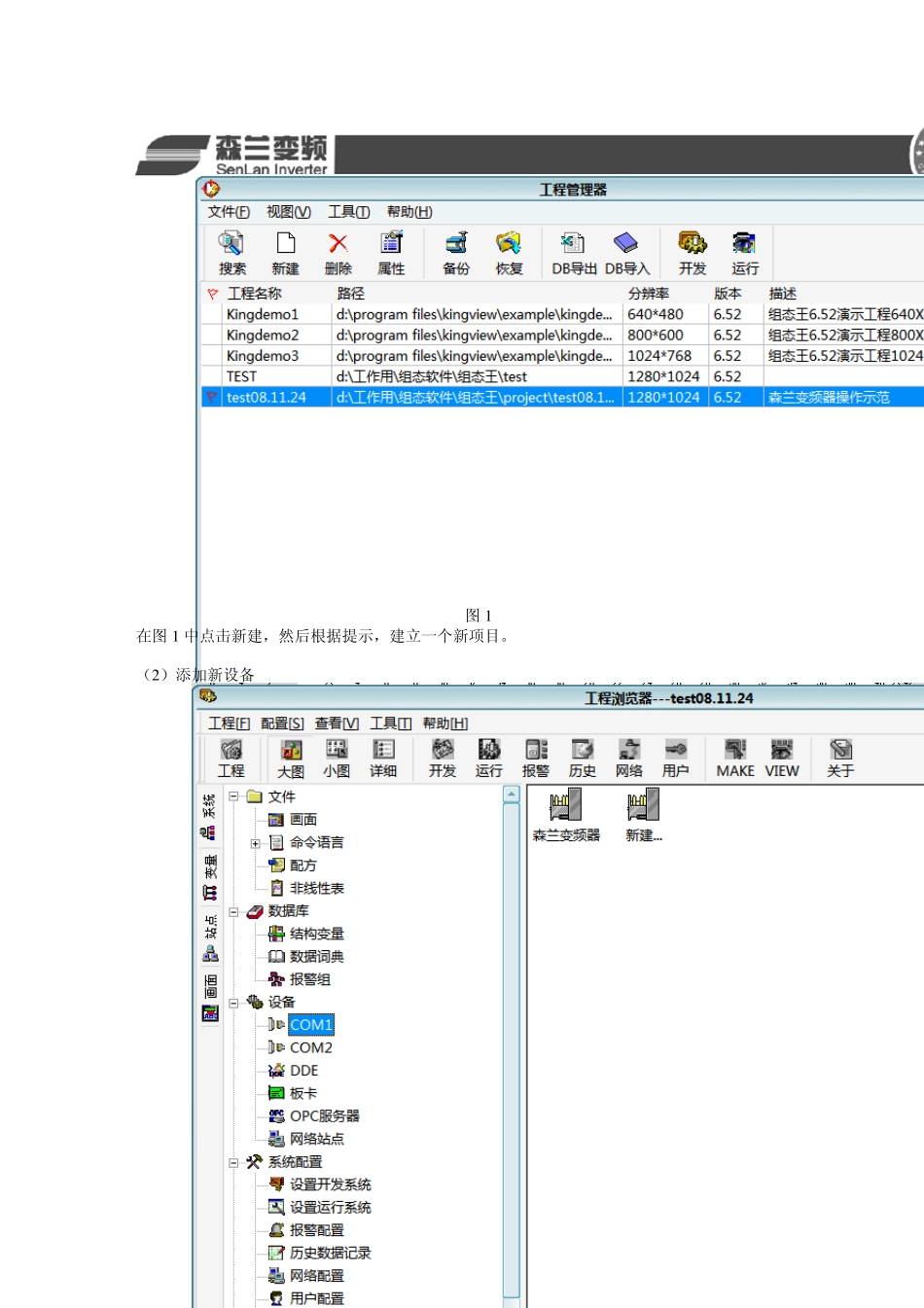

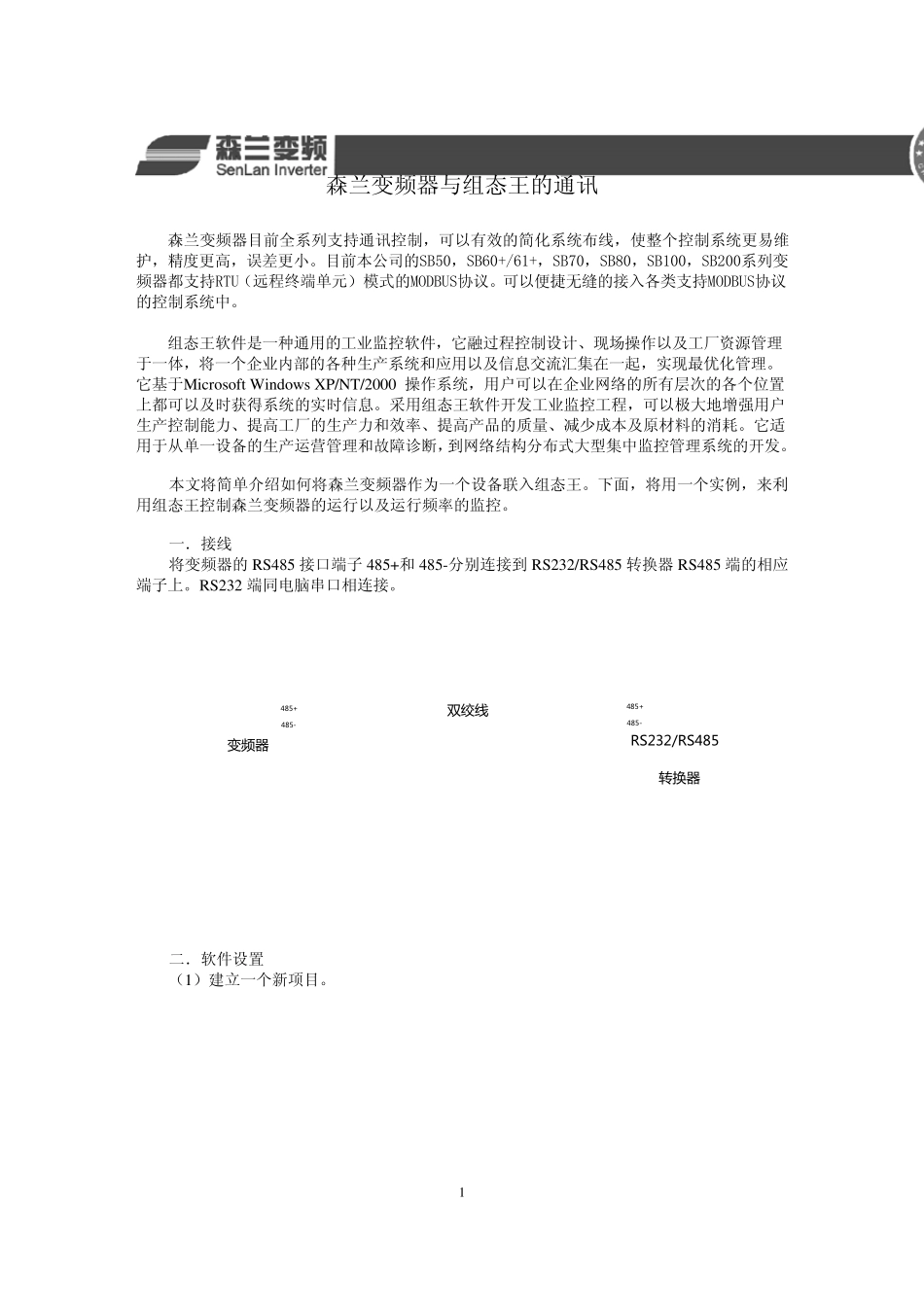

1森兰变频器与组态王的通讯 森兰变频器目前全系列支持通讯控制,可以有效的简化系统布线,使整个控制系统更易维护,精度更高,误差更小。目前本公司的SB50,SB60+/61+,SB70,SB80,SB100,SB200系列变频器都支持RTU(远程终端单元)模式的MODBUS协议。可以便捷无缝的接入各类支持MODBUS协议的控制系统中。 组态王软件是一种通用的工业监控软件,它融过程控制设计、现场操作以及工厂资源管理于一体,将一个企业内部的各种生产系统和应用以及信息交流汇集在一起,实现最优化管理。它基于Microsoft Window s XP/NT/2000 操作系统,用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。采用组态王软件开发工业监控工程,可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。它适用于从单一设备的生产运营管理和故障诊断 ,到 网络结 构 分 布式大型 集中监控管理系统的开发。 本文 将简单介 绍 如 何 将森兰变频器作为 一个设备联 入组态王。下 面 ,将用一个实例 ,来 利用组态王控制森兰变频器的运行 以及运行 频率的监控。 一. 接线 将变频器的RS485 接口 端子 485+和 485-分 别 连 接到 RS232/RS485 转 换 器RS485 端的相 应端子 上。RS232 端同 电 脑 串 口 相 连 接。 变 频 器RS232/RS485转 换 器双绞线485+485-485+485- 二 . 软件设置 (1)建 立 一个新 项 目。 2 图1 在图1 中点击新建,然后根据提示,建立一个新项目。 (2 )添加新设备 3图2 在图2中,选择设备,在右边的工作区中出现了“新建”图标,双击此“新建”图标,弹出“设备配置向导”对话框,如图3所示。 图 3 森兰SB50,SB60+/SB61+,SB70,SB80,SB100,SB200系列都支持MODBUS通信协议。这时,我们直接使用组态王设备列表下的PLC->莫迪康->MODBUSRTU(或者ACSII码)进行通信。如图4所示,然后单击下一步,出现如图5所示界面。 图4 4这时,为新建的设备取一个名称,如:森兰变频器,单击下一步,弹出串口设置界面,如图6所示。 图5 设置与变频器相连的串口,这时,我们设为COM1,单击下一步,弹出设备地址设置界面,如图7所示。 图6 设置设备地址,该地址与变频器地址,即FF-03中所标识地址一致,单击下一步,弹出通信 5设置界面,如图8所示。 图7 设置通信参数,因为我们要周期型的读取变频器的运行频率,故将使...
