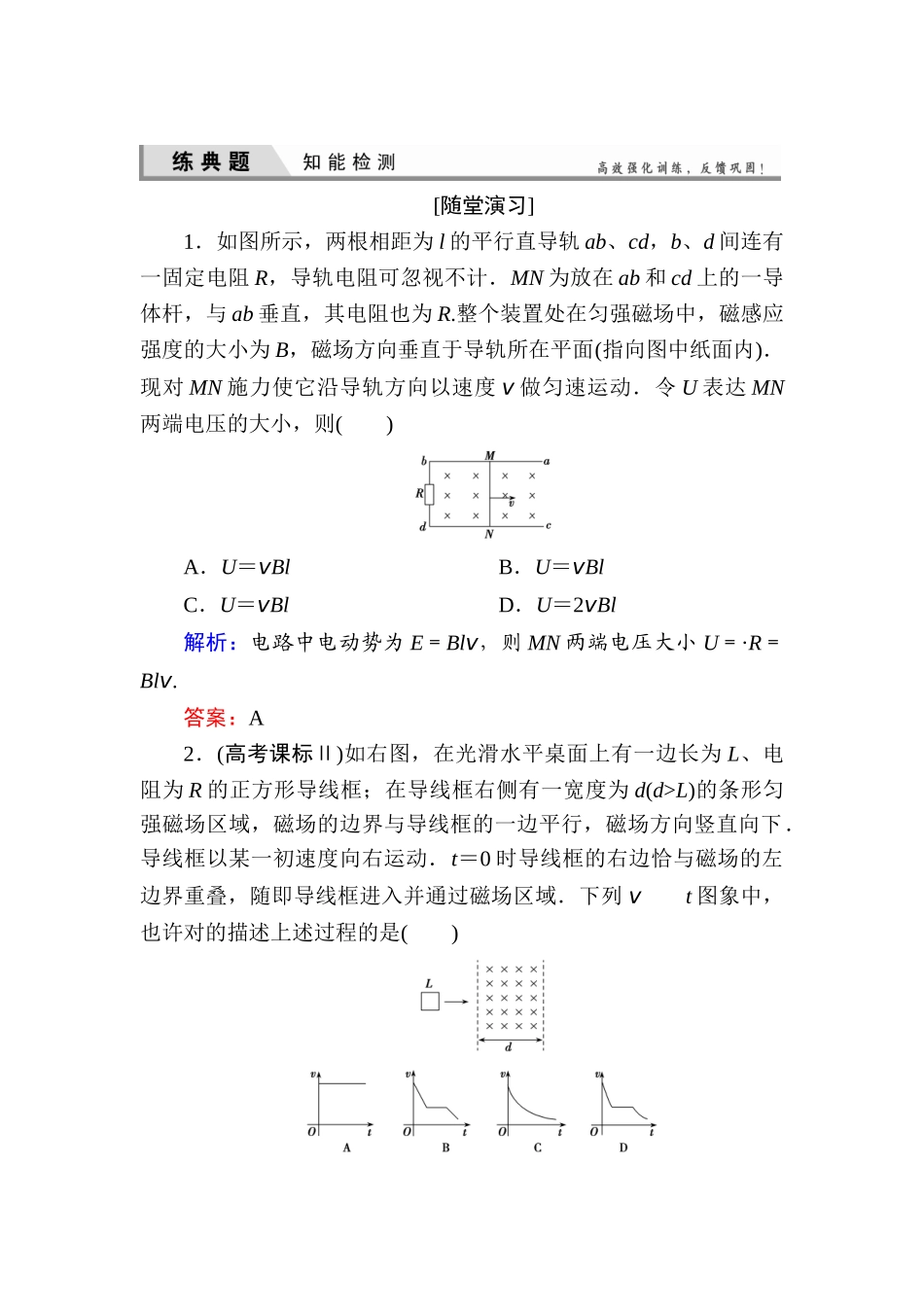

[随堂演习]1．如图所示，两根相距为 l 的平行直导轨 ab、cd，b、d 间连有一固定电阻 R，导轨电阻可忽视不计．MN 为放在 ab 和 cd 上的一导体杆，与 ab 垂直，其电阻也为 R.整个装置处在匀强磁场中，磁感应强度的大小为 B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对 MN 施力使它沿导轨方向以速度 v 做匀速运动．令 U 表达 MN两端电压的大小，则( )A．U＝vBl B．U＝vBlC．U＝vBl D．U＝2vBl解析：电路中电动势为 E＝Blv，则 MN 两端电压大小 U＝·R＝Blv.答案：A2．(高考课标Ⅱ)如右图，在光滑水平桌面上有一边长为 L、电阻为 R 的正方形导线框；在导线框右侧有一宽度为 d(d>L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下．导线框以某一初速度向右运动．t＝0 时导线框的右边恰与磁场的左边界重叠，随即导线框进入并通过磁场区域．下列 v t 图象中，也许对的描述上述过程的是( )解析：导线框刚进入磁场时速度设为 v0，此时产生的感应电动势 E＝BLv0，感应电流 I＝＝，线框受到的安培力 F＝BLI＝.由牛顿第二定律 F＝ma 知，＝ma，由楞次定律知线框开始减速，随 v 减小，其加速度 a 减小，故进入磁场时做加速度减小的减速运动．当线框所有进入磁场开始做匀速运动，在出磁场的过程中，仍做加速度减小的减速运动，故只有 D 选项对的．答案：D3．(黄山模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角为 60°的斜向下的匀强磁场中，匀强磁场的磁感应强度 B 随时间 t的变化规律如图乙所示(规定斜向下为正方向)，导体棒 ab 垂直导轨放置，除电阻 R 的阻值外，其他电阻不计，导体棒 ab 在水平外力 F作用下一直处在静止状态．规定 a→b 的方向为电流的正方向，水平向右的方向为外力 F 的正方向，则在 0～t1时间内，选项图中能对的反应流过导体棒 ab 的电流 i 和导体棒 ab 所受水平外力 F 随时间 t 变化的图象是( )解析：闭合回路的面积不变，只有磁感应强度变化，由图乙可知，在 0～t1时间内，Bt 图象的斜率不变，故产生的感应电动势恒定，感应电流的方向不变，根据楞次定律可判断出，感应电流方向一直是由 b→a，即一直取负值，A、B 错误．因导体棒 ab 在水平外力 F作用下一直处在静止状态，因此水平外力 F 与安培力 F 安沿水平方向的分力等大、反向，又因 F 安＝BIL∝B，根据左手定则可知，在 0～t0时间内，F 安的水平分...
