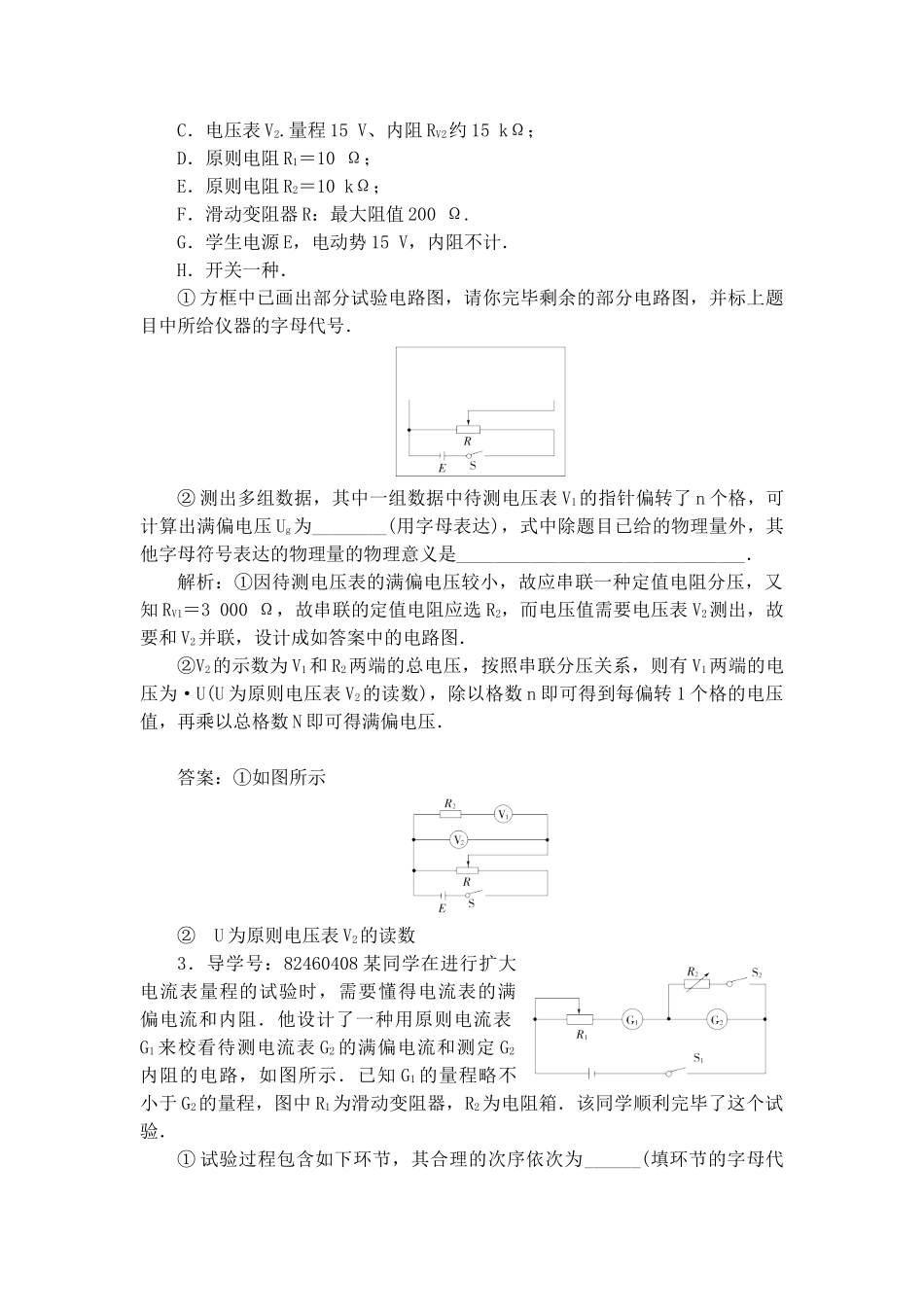

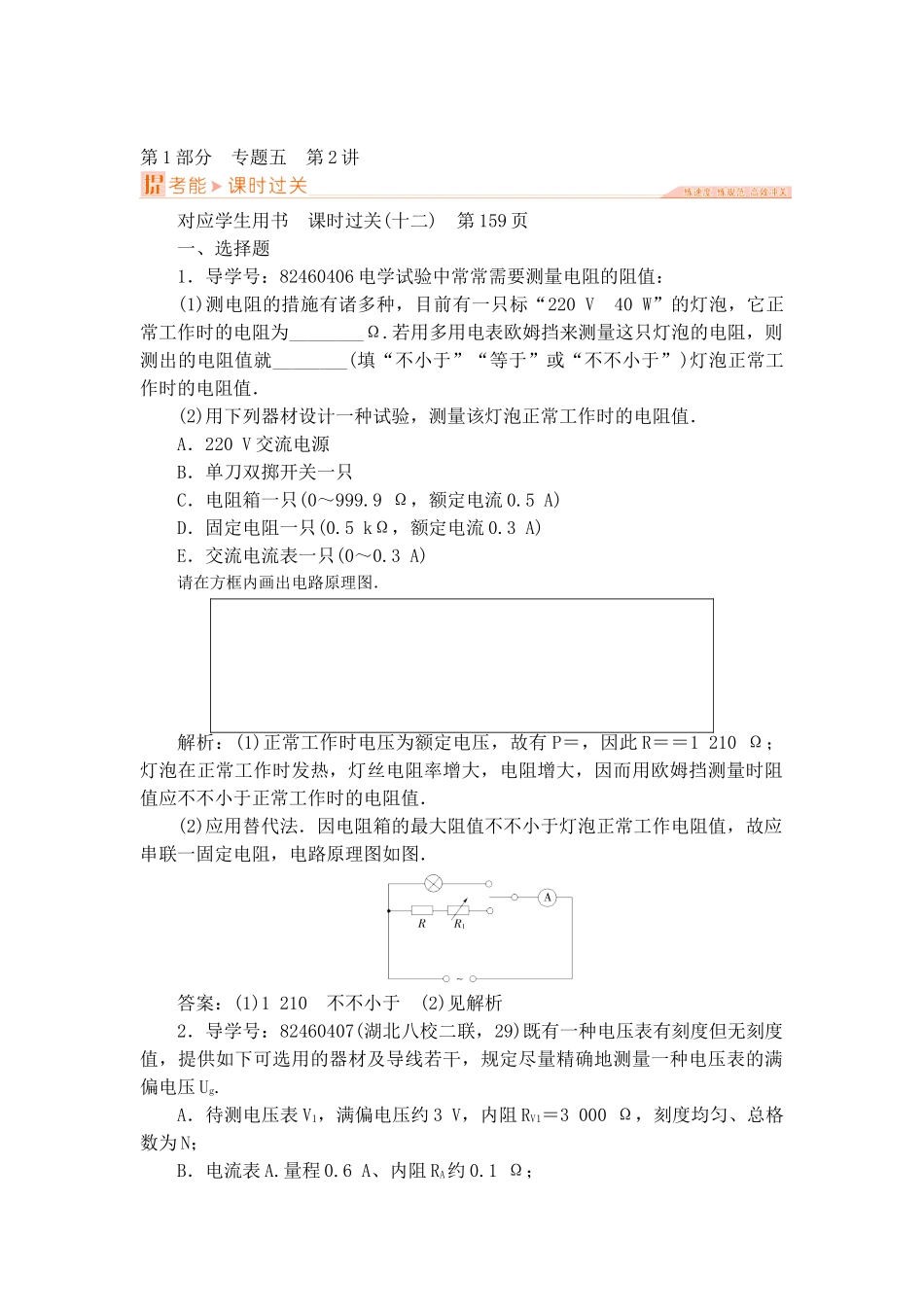

第 1 部分 专题五 第 2 讲对应学生用书 课时过关(十二) 第 159 页一、选择题1．导学号：82460406 电学试验中常常需要测量电阻的阻值：(1)测电阻的措施有诸多种，目前有一只标“220 V 40 W”的灯泡，它正常工作时的电阻为________Ω.若用多用电表欧姆挡来测量这只灯泡的电阻，则测出的电阻值就________(填“不小于”“等于”或“不不小于”)灯泡正常工作时的电阻值．(2)用下列器材设计一种试验，测量该灯泡正常工作时的电阻值．A．220 V 交流电源B．单刀双掷开关一只C．电阻箱一只(0～999.9 Ω，额定电流 0.5 A)D．固定电阻一只(0.5 kΩ，额定电流 0.3 A)E．交流电流表一只(0～0.3 A)请在方框内画出电路原理图．解析：(1)正常工作时电压为额定电压，故有 P＝，因此 R＝＝1 210 Ω；灯泡在正常工作时发热，灯丝电阻率增大，电阻增大，因而用欧姆挡测量时阻值应不不小于正常工作时的电阻值．(2)应用替代法．因电阻箱的最大阻值不不小于灯泡正常工作电阻值，故应串联一固定电阻，电路原理图如图．答案：(1)1 210 不不小于 (2)见解析2．导学号：82460407(湖北八校二联，29)既有一种电压表有刻度但无刻度值，提供如下可选用的器材及导线若干，规定尽量精确地测量一种电压表的满偏电压 Ug.A．待测电压表 V1，满偏电压约 3 V，内阻 RV1＝3 000 Ω，刻度均匀、总格数为 N；B．电流表 A.量程 0.6 A、内阻 RA约 0.1 Ω；C．电压表 V2.量程 15 V、内阻 RV2约 15 kΩ；D．原则电阻 R1＝10 Ω；E．原则电阻 R2＝10 kΩ；F．滑动变阻器 R：最大阻值 200 Ω.G．学生电源 E，电动势 15 V，内阻不计．H．开关一种．① 方框中已画出部分试验电路图，请你完毕剩余的部分电路图，并标上题目中所给仪器的字母代号．② 测出多组数据，其中一组数据中待测电压表 V1的指针偏转了 n 个格，可计算出满偏电压 Ug为________(用字母表达)，式中除题目已给的物理量外，其他字母符号表达的物理量的物理意义是_______________________________．解析：①因待测电压表的满偏电压较小，故应串联一种定值电阻分压，又知 RV1＝3 000 Ω，故串联的定值电阻应选 R2，而电压值需要电压表 V2测出，故要和 V2并联，设计成如答案中的电路图．②V2的示数为 V1和 R2两端的总电压，按照串联分压关系，则有 V1两端的电压为·U(U 为原则电压表 V2的读数)，除以格数 n 即可得到每偏转 1 个格的电压值，再乘以总格...
