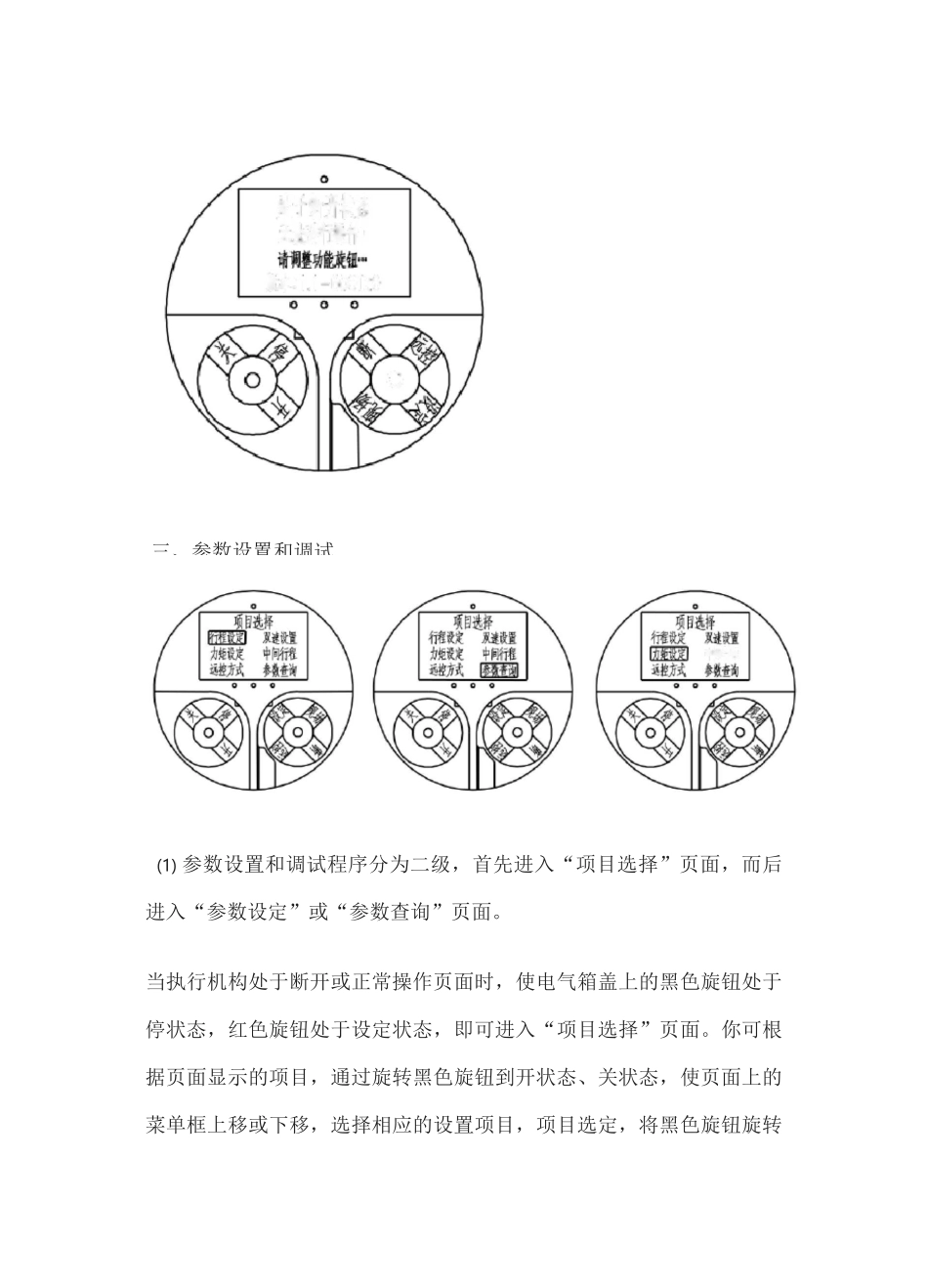

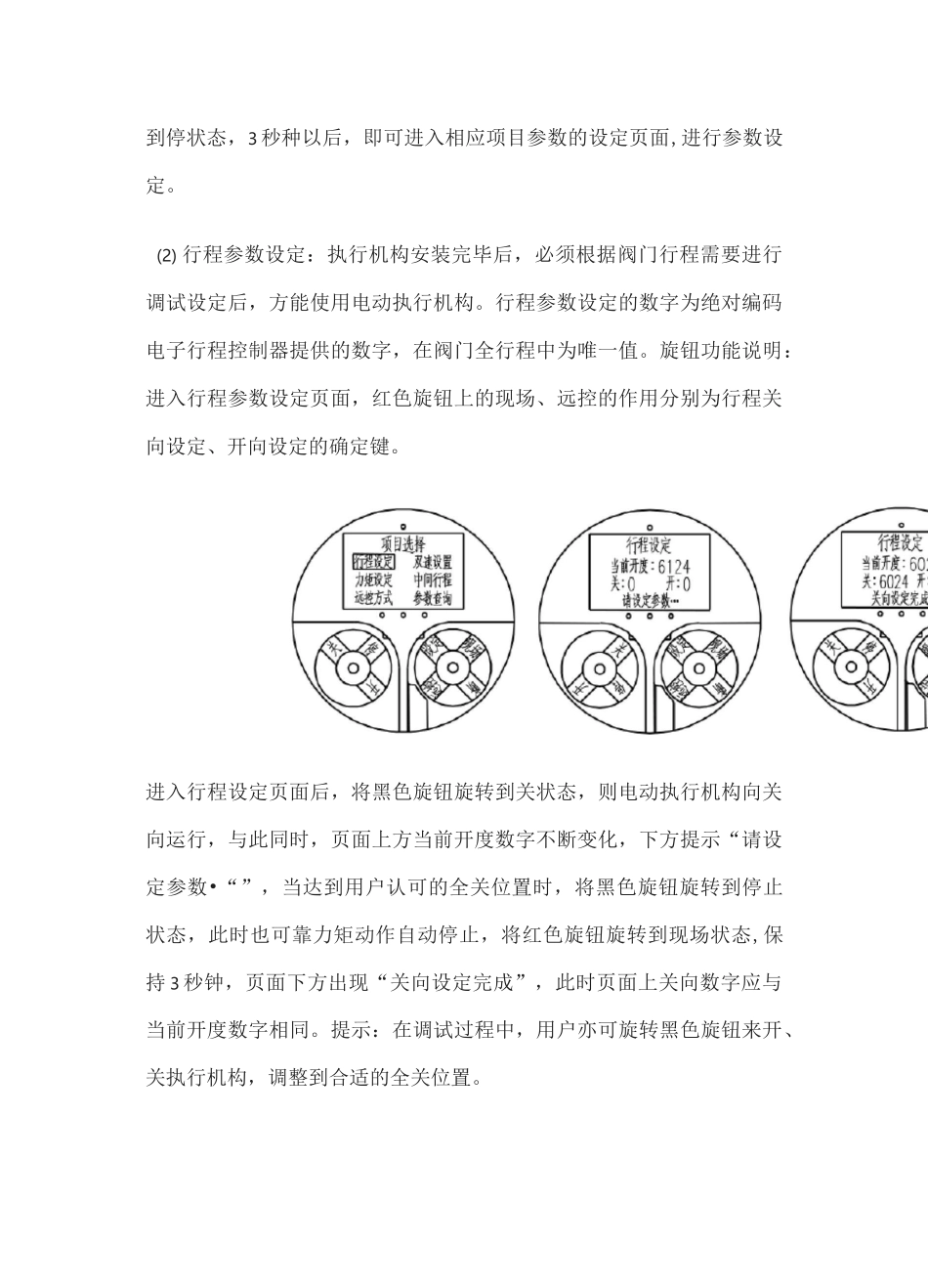

常州施耐德(简称 SND)智能调节型非侵入式电动执行机构说明书一、手动操作压下手动/电动切换手柄,使其处于手动位置,松开手柄,手柄将恢复到初始位置。旋转手轮直到与离合器啮合,此时可用手轮操作阀门。电动时,切换机构将自动脱离,回到电动操作状态。二、电动操作将红色旋钮处于断开状态,黑色旋钮处于停止状态,然后通电。此时,电气箱盖上的电源指示灯变亮,液晶显示屏点亮,进入断开页面。执行机构带有自动相序纠正功能,所以不用检查电源相位。电源接通时,执行机构将自动检测电路以确保正确操作,如发生异常设备问题,会将故障状态通过现场液晶显示屏和远程接点信号发出报警。阀门打开时,红色指示灯闪烁,阀门开到位红色指示灯常亮。阀门关闭时,绿色指示灯闪烁,阀门关到位绿色指示灯常亮。申碣o鳧于枷态期册^:1.1-&OOT20三、参数设置和调试(1) 参数设置和调试程序分为二级,首先进入“项目选择”页面,而后进入“参数设定”或“参数查询”页面。当执行机构处于断开或正常操作页面时,使电气箱盖上的黑色旋钮处于停状态,红色旋钮处于设定状态,即可进入“项目选择”页面。你可根据页面显示的项目,通过旋转黑色旋钮到开状态、关状态,使页面上的菜单框上移或下移,选择相应的设置项目,项目选定,将黑色旋钮旋转到停状态,3 秒种以后,即可进入相应项目参数的设定页面,进行参数设定。(2) 行程参数设定:执行机构安装完毕后,必须根据阀门行程需要进行调试设定后,方能使用电动执行机构。行程参数设定的数字为绝对编码电子行程控制器提供的数字,在阀门全行程中为唯一值。旋钮功能说明:进入行程参数设定页面,红色旋钮上的现场、远控的作用分别为行程关向设定、开向设定的确定键。进入行程设定页面后,将黑色旋钮旋转到关状态,则电动执行机构向关向运行,与此同时,页面上方当前开度数字不断变化,下方提示“请设定参数•“”,当达到用户认可的全关位置时,将黑色旋钮旋转到停止状态,此时也可靠力矩动作自动停止,将红色旋钮旋转到现场状态,保持 3 秒钟,页面下方出现“关向设定完成”,此时页面上关向数字应与当前开度数字相同。提示:在调试过程中,用户亦可旋转黑色旋钮来开、关执行机构,调整到合适的全关位置。(3) 行程开向参数设定:进入行程设定页面后,将黑色旋钮由图 22 停状态旋转到图 23 开状态,则电动执行机构向开向运行,与此同时,页面上方当前开度数字不断变化,下方提示“请设定参数•“”,当达到用户认...
