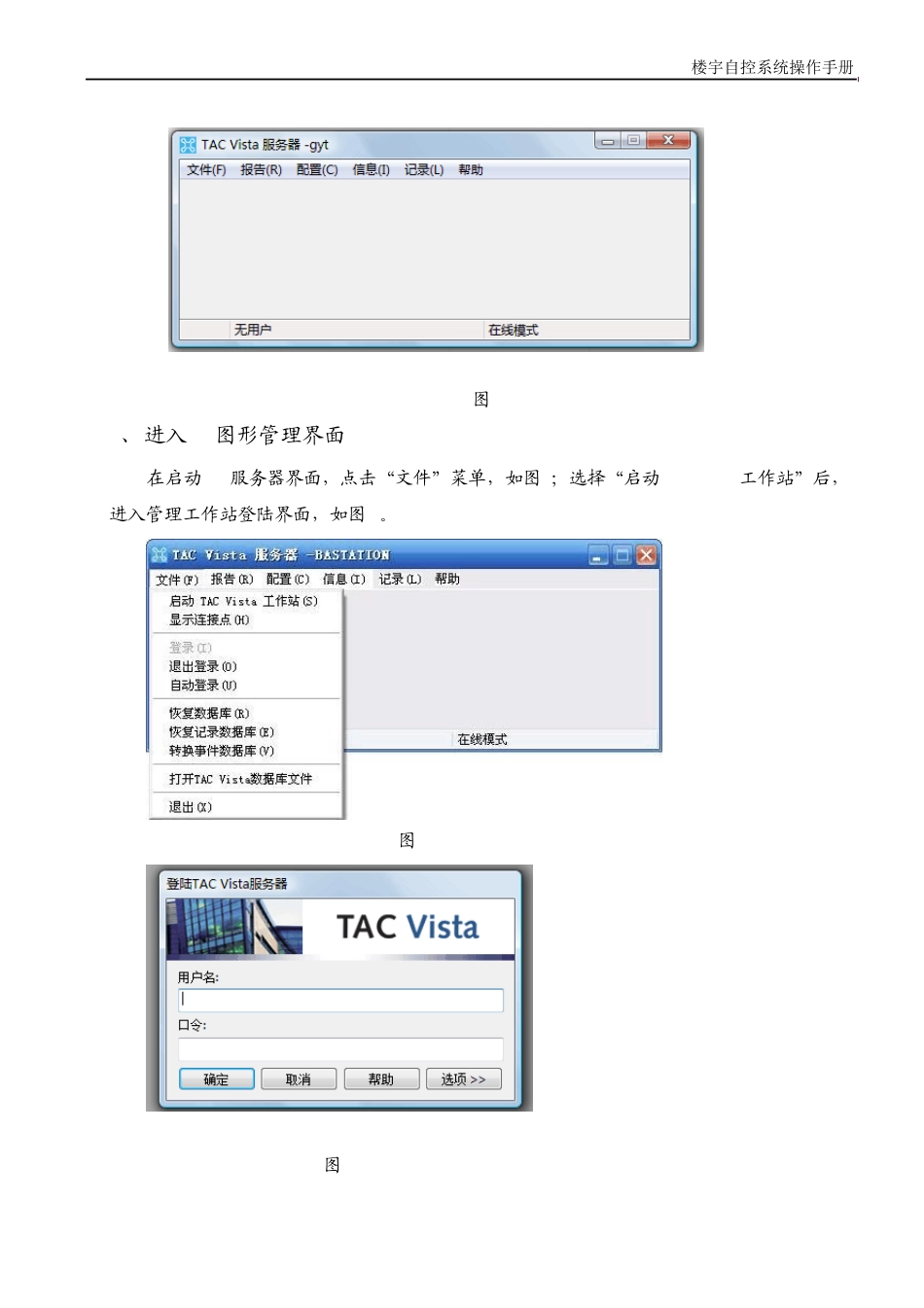

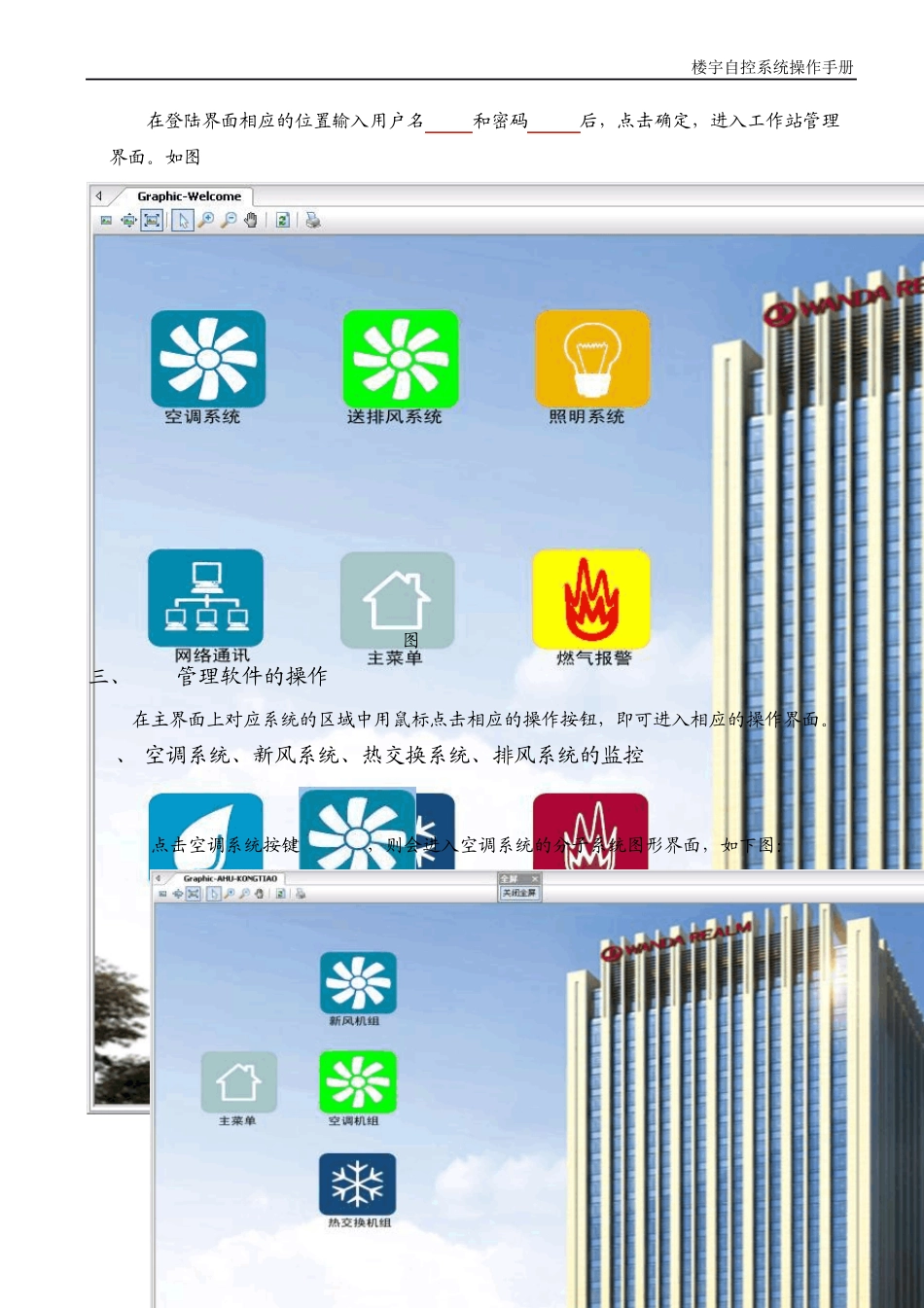

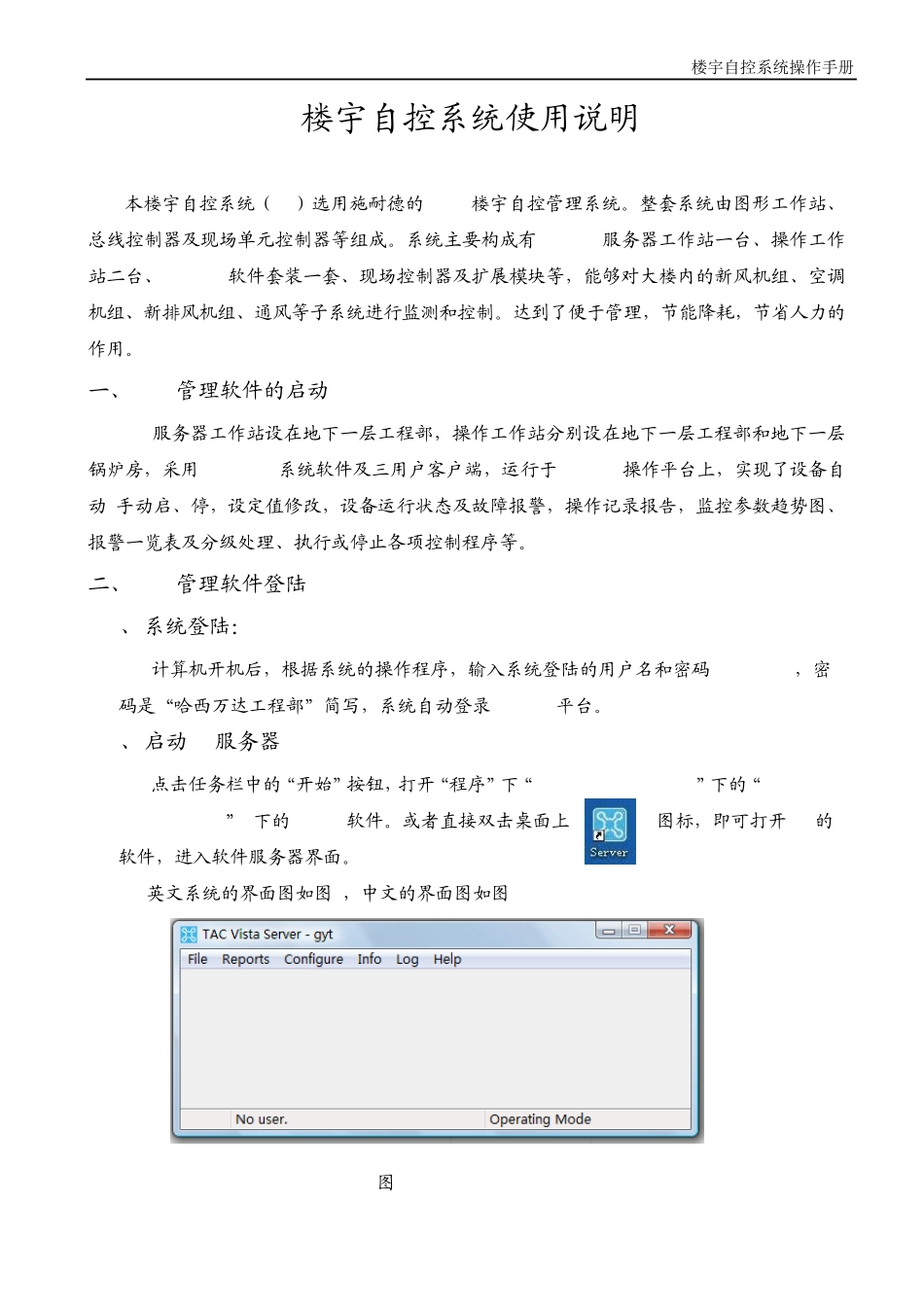

楼宇自控系统操作手册 楼宇自控系统使用说明 本楼宇自控系统（BA）选用施耐德的VISTA楼宇自控管理系统。整套系统由图形工作站、总线控制器及现场单元控制器等组成。系统主要构成有VISTA 5服务器工作站一台、操作工作站二台、VISTA 5软件套装一套、现场控制器及扩展模块等，能够对大楼内的新风机组、空调机组、新排风机组、通风等子系统进行监测和控制。达到了便于管理，节能降耗，节省人力的作用。 一、 BAS管理软件的启动 BAS服务器工作站设在地下一层工程部，操作工作站分别设在地下一层工程部和地下一层锅炉房，采用VISTA 5.1系统软件及三用户客户端，运行于Windows操作平台上，实现了设备自动/手动启、停，设定值修改，设备运行状态及故障报警，操作记录报告，监控参数趋势图、报警一览表及分级处理、执行或停止各项控制程序等。 二、 BAS管理软件登陆 1、 系统登陆： 计算机开机后，根据系统的操作程序，输入系统登陆的用户名和密码(hxwdgcb)，密码是“哈西万达工程部”简写，系统自动登录WINDOWS平台。 2、 启动BAS服务器 点击任务栏中的“开始”按钮，打开“程序”下“Schneider Electric”下的“TAC Vista Server 5.1.8” 下的Server软件。或者直接双击桌面上图标，即可打开bas的软件，进入软件服务器界面。 英文系统的界面图如图1，中文的界面图如图2 图1 楼宇自控系统操作手册 图2 3、 进入BAS图形管理界面 在启动bas服务器界面，点击“文件”菜单，如图3；选择“启动Tac Vista工作站”后，进入管理工作站登陆界面，如图4。 图3 图4 楼宇自控系统操作手册 在登陆界面相应的位置输入用户名 1 和密码 1111 后，点击确定，进入工作站管理界面。如图5 图5 三、 BAS管理软件的操作 在主界面上对应系统的区域中用鼠标点击相应的操作按钮，即可进入相应的操作界面。 1、 空调系统、新风系统、热交换系统、排风系统的监控 点击空调系统按键，则会进入空调系统的分子系统图形界面，如下图： 楼宇自控系统操作手册 子系统包含新风机组、空调机组、热交换机组；点击按键可进入子系统下面包含的机组状态，如图 点击“监控设备编号”下的设备编号PAU-2F-03，如图 界面组成：A界面显示机组名称、B显示机组状况、C快捷键。 B显示机组状况中：1-新风阀调节控制与开度反馈、2-送风湿度设定、3-送风温度设定、4-季节模式切换、5-过滤网堵塞报警、6-盘管防冻报警、7-热水阀调节控制与开度反馈、8-楼宇自控...
