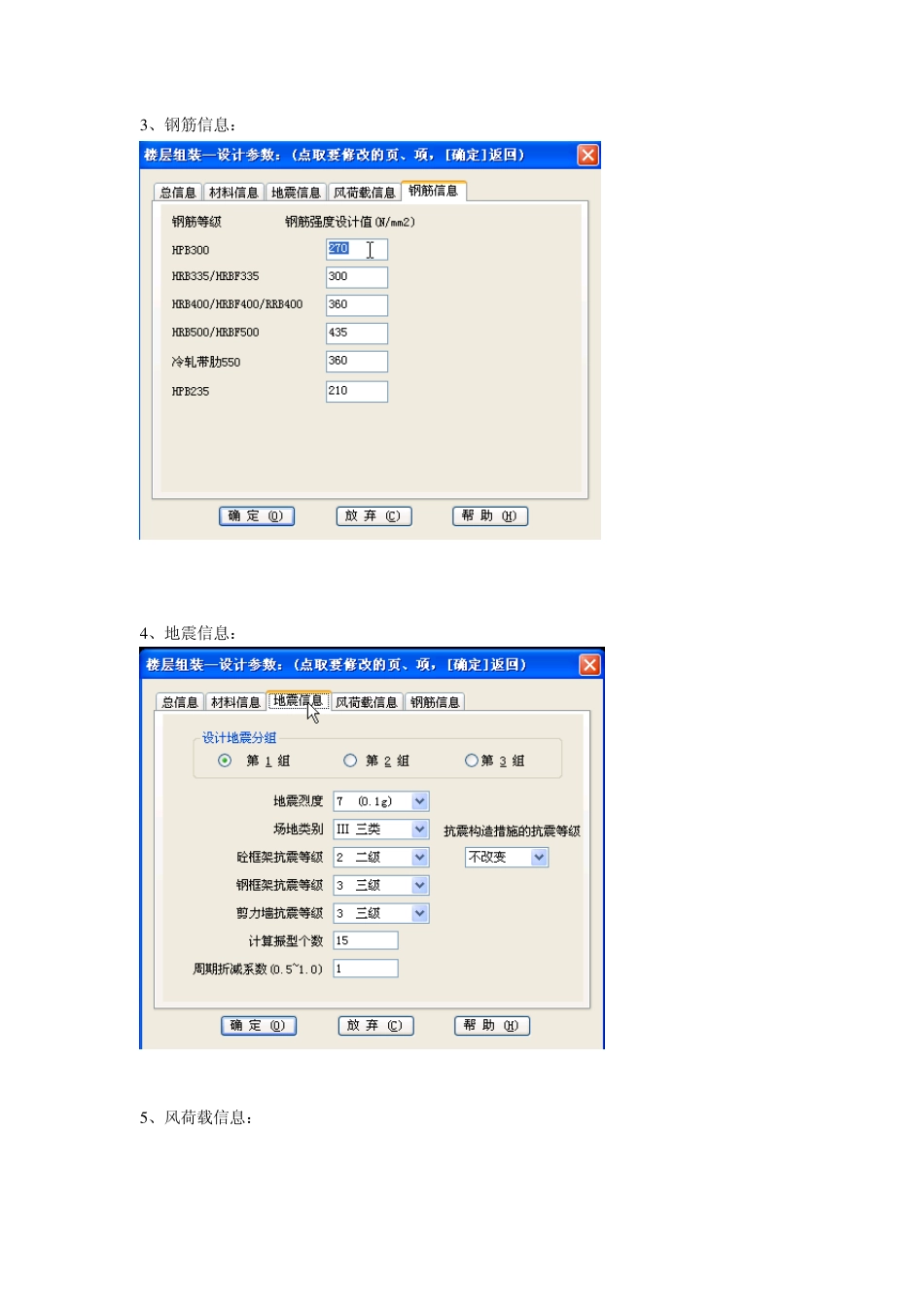

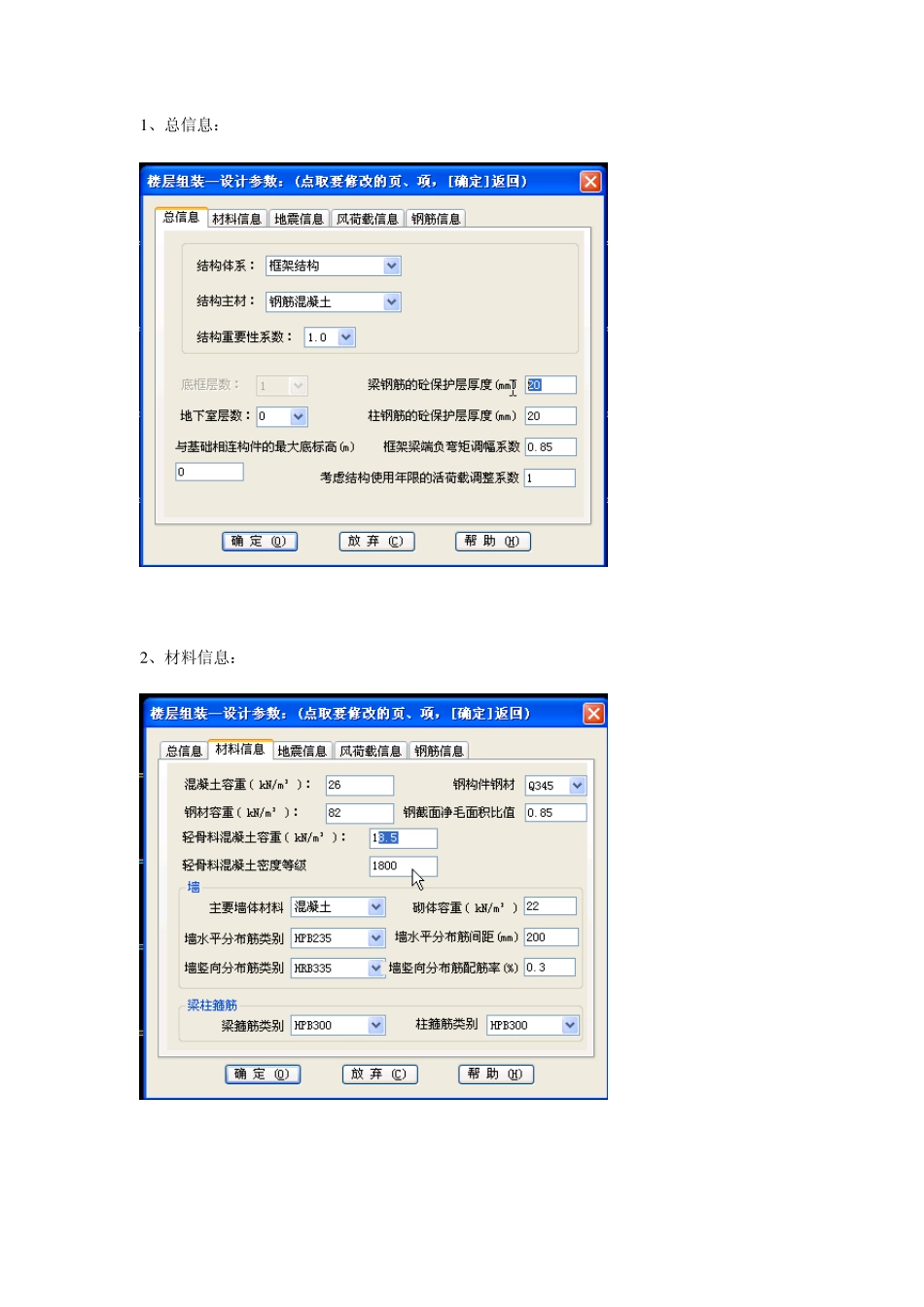

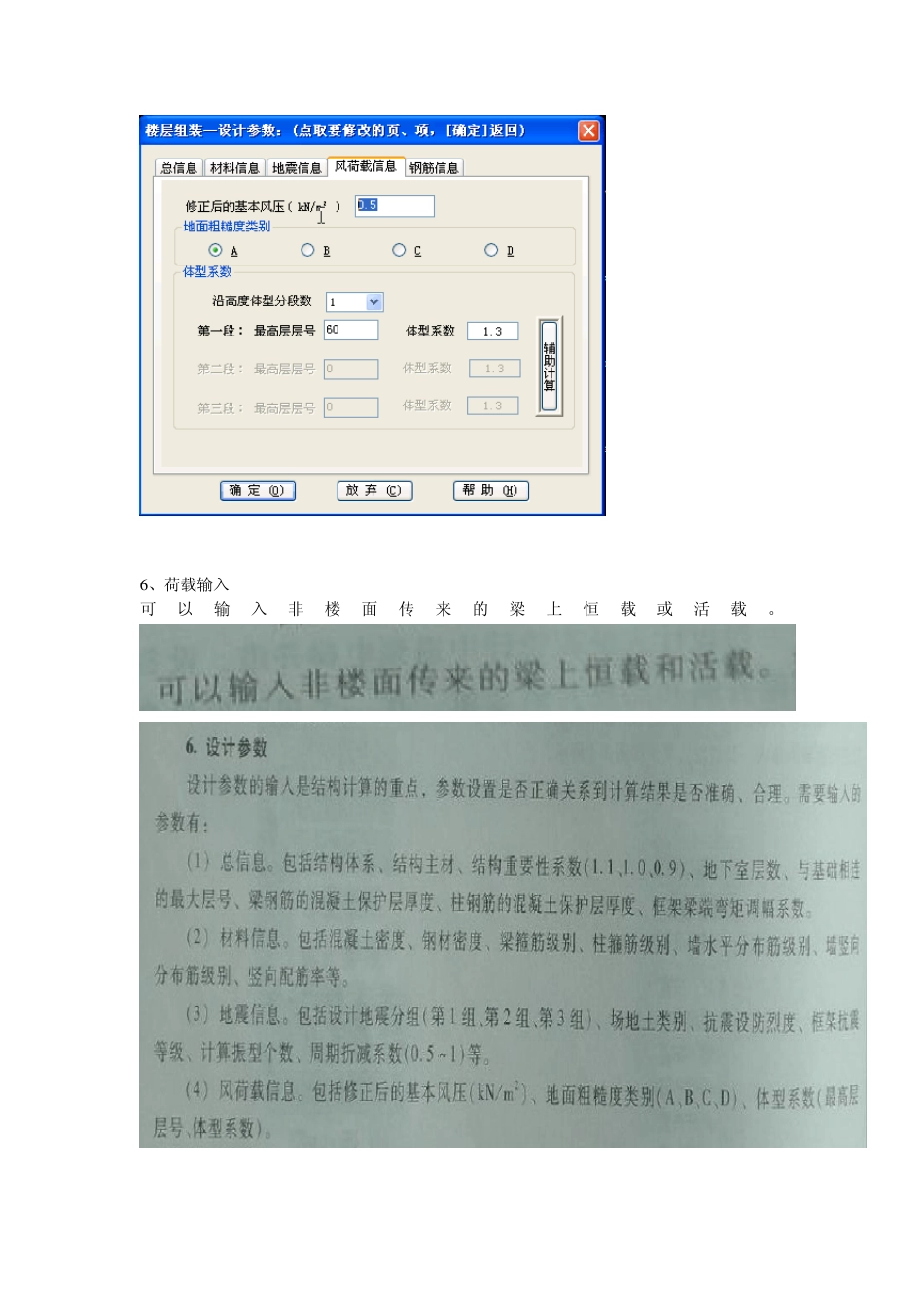

1 、总信息： 2 、材料信息： 3 、钢筋信息： 4 、地震信息： 5 、风荷载信息： 6 、荷载输入 可以输入非楼面传来的梁上恒载或活载。 楼板开洞 楼板错层 荷载输入 多层框架结构的pkpm 计算步骤 PKPM进行多层框架结构设计的主要步骤（转载） 2010-12-31 12:31 利用PKPM进行多层框架结构设计的主要步骤 一、执行PMCAD主菜单1，输入结构的整体模型 （一）根据建筑平、立、剖面图输入轴线 1、结构标准层“轴线输入” 1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸 2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁 3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层 2、“网格生成”——轴线命名 （二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义” 1、梁 1）抗震规范第 6.3.6条规定：b≥200 2）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h 3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h 2、框架柱： 1）抗震规范第 6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥350 2）控制柱的轴压比 ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0 ——柱轴力放大系数，考虑柱受弯曲影响， ＝1.2～1.4 ——楼面竖向荷载单位面积的折算值， ＝13～15kN/m2 ——柱计算截面以上的楼层数 ——柱的负荷面积 3、板 楼板厚：h = l /40 ～ l /45 (单向板) 且 h≥60mm h = l /50 ～ l /45 (双向板) 且 h≥80mm （三）选择各标准层进行梁、柱构件布置，“楼层定义” 1、 构件布置，柱只能布置在节点上，主梁只能布置在轴线上。 2、 偏心，主要考虑外轮廓平齐。 3、 本层修改，删除不需要的梁、柱等。 4、 本层信息，给出本标准层板厚、材料等级、层高。 5、 截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。 6、 换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。 （四）定义各层楼、屋面恒、活荷载，“荷载定义” 1、 荷载标准层，是指上下相邻且荷载布置完全相同的层。 2、 此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单 3局部修改 （五）根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装” 1、 楼层的组装就遵循自下而上的原则。 2、 ...
