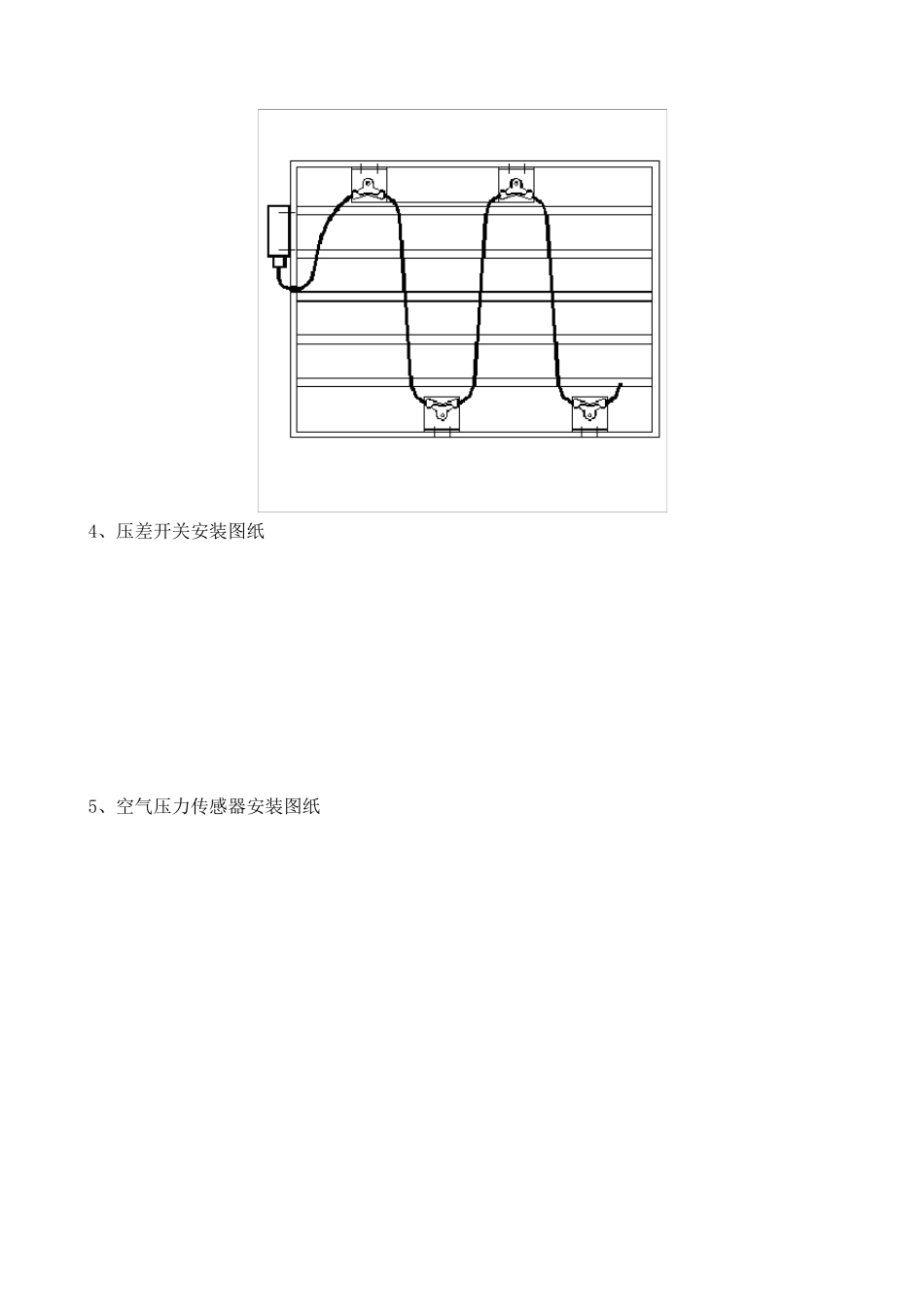

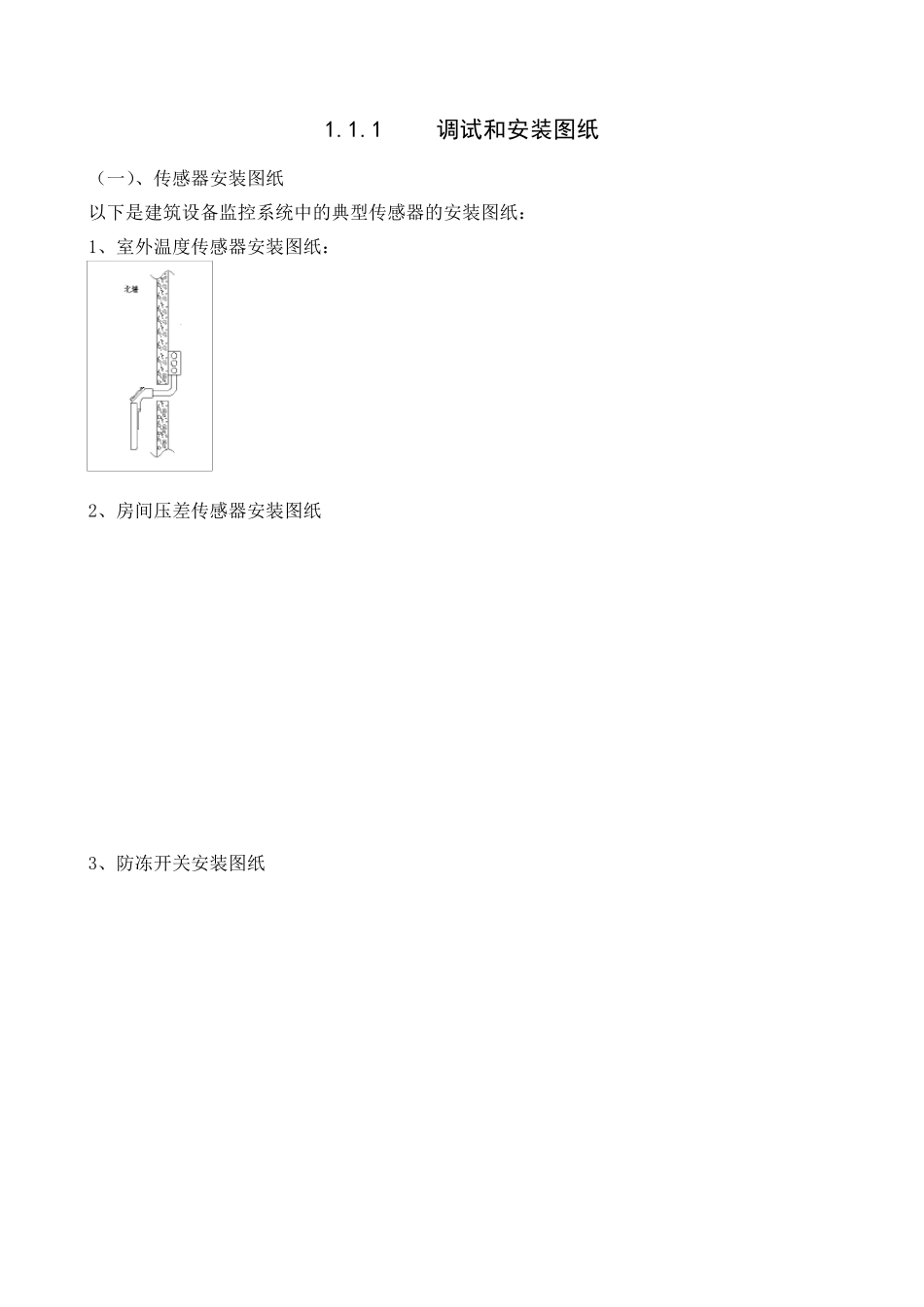

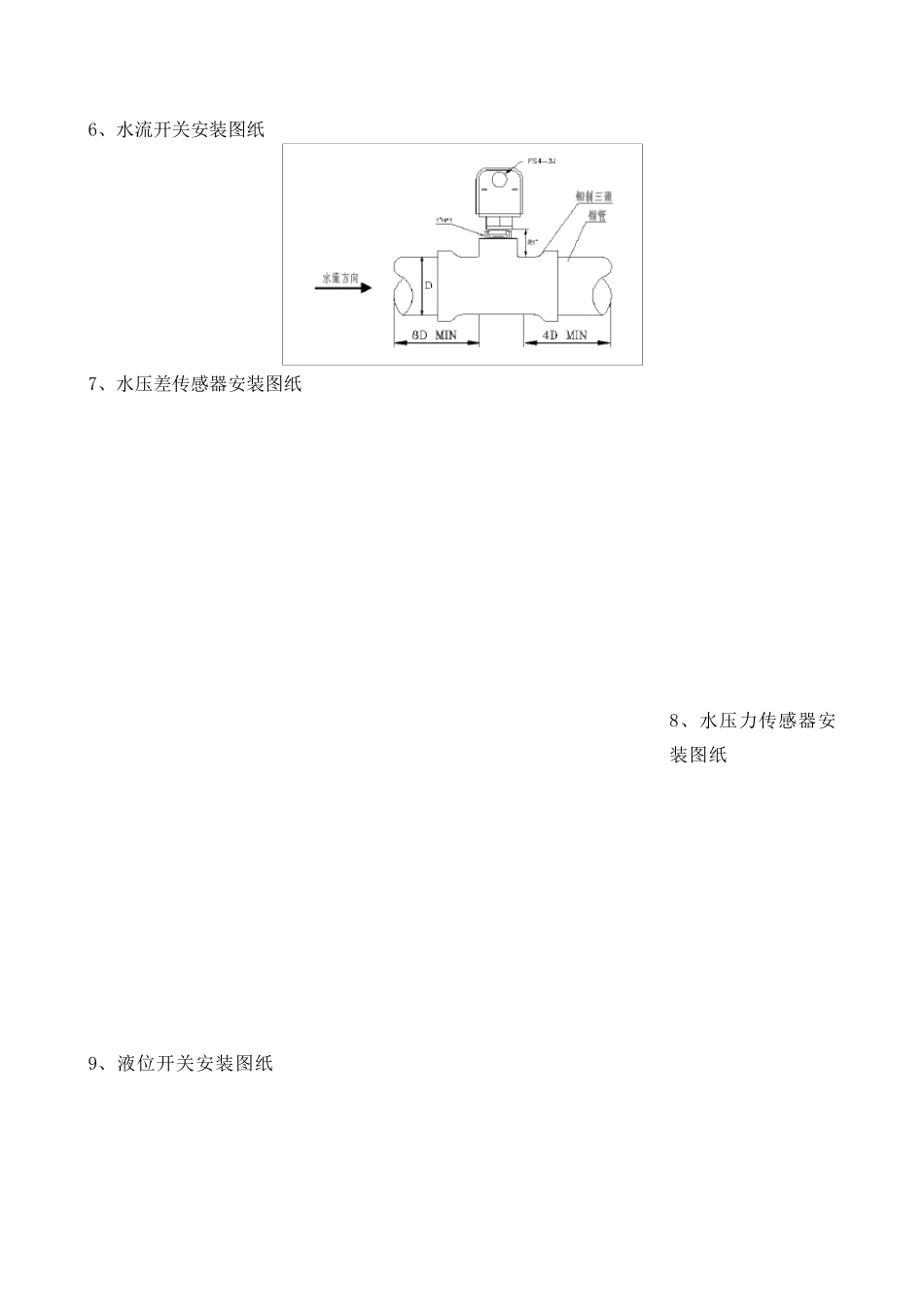

1.1.1 调试和安装图纸 (一)、传感器安装图纸 以下是建筑设备监控系统中的典型传感器的安装图纸: 1、室外温度传感器安装图纸: 2、房间压差传感器安装图纸 3、防冻开关安装图纸 4、压差开关安装图纸 5、空气压力传感器安装图纸 6、水流开关安装图纸 7、水压差传感器安装图纸 8、水压力传感器安装图纸 9、液位开关安装图纸 (二)、典型阀门安装图纸 (三)、控制器安装图纸 1、PXC 控制器安装图纸 2、 PXC modular &TX-I/O 1.1.2 调试指南 (一)、调试应具备的条件 (1)、受BAS 监控的设备必须先手动调试通过; (2)、各设备机房必须有良好的照明和正确的电源; (3)、当涉及与其他有关厂家机电设备接口时,厂家必须有人配合; (4)、BA 监控中心必须装修完整,清扫干净,并且有充足的照明和电源; (5)、系统调试的环境要求:温度0-49℃,相对湿度≤93%; (二)、调试工具 (1)、手提电脑三台; (2)、对讲机若干; (3)、万用表若干; (4)、常用电工工具若干; (5)、标准温湿度计 2 台; (6)、标准压差计 2 台 (7)、信号发生器 2 台; (三)、调试指南 由于建筑设备监控系统结构特殊、设备分散,线路较长等原因,整个建筑设备监控系统按照以下指南来完成调试: 建筑设备监控系统将按照如下的流程进行调试: BAS 设备与受控设备的单体调试 DDC 调试 中央管理站及分控中心的通电调试中央管理站及分控中心的通电调试 Insight 软件调试 BAS 控制软件调试 系统联网调试 (1)、BAS 设备与受控设备的单体调试 ○1 、传感器调试 由于传感器的精度是工厂在生产时,由其材料、原理、制作工艺以及校正设备的精度而定,因此,如无专业设备及专门机构一般不对传感器的精度作现场校正,如有特殊要求的客户,则在订购设备时尽量选择带出厂校验报告的型号或厂家。 如客户对传感器的精度有疑问则可用分开测试DDC 及传感器的方法来确认设备的好坏或精度,对 DDC 检测时,可用标准电阻箱或信号发生器等设备,来模拟传感器的信号,观察 DDC 中的响应是否正确,然后再用万用表来检测传感器的输出,与标准值比较,观察结果是否在允许范围内。 在 BA 系统中常用的传感器由以下几种,现分别介绍这几种传感器的调试方法: 第一类:1000 欧姆RTD 型温度传感器:此种传感器如 544-339,常用于新风温度、送风温度及回风温度等,水管型的有 544-577,常用于冷冻冷却水系统及...
