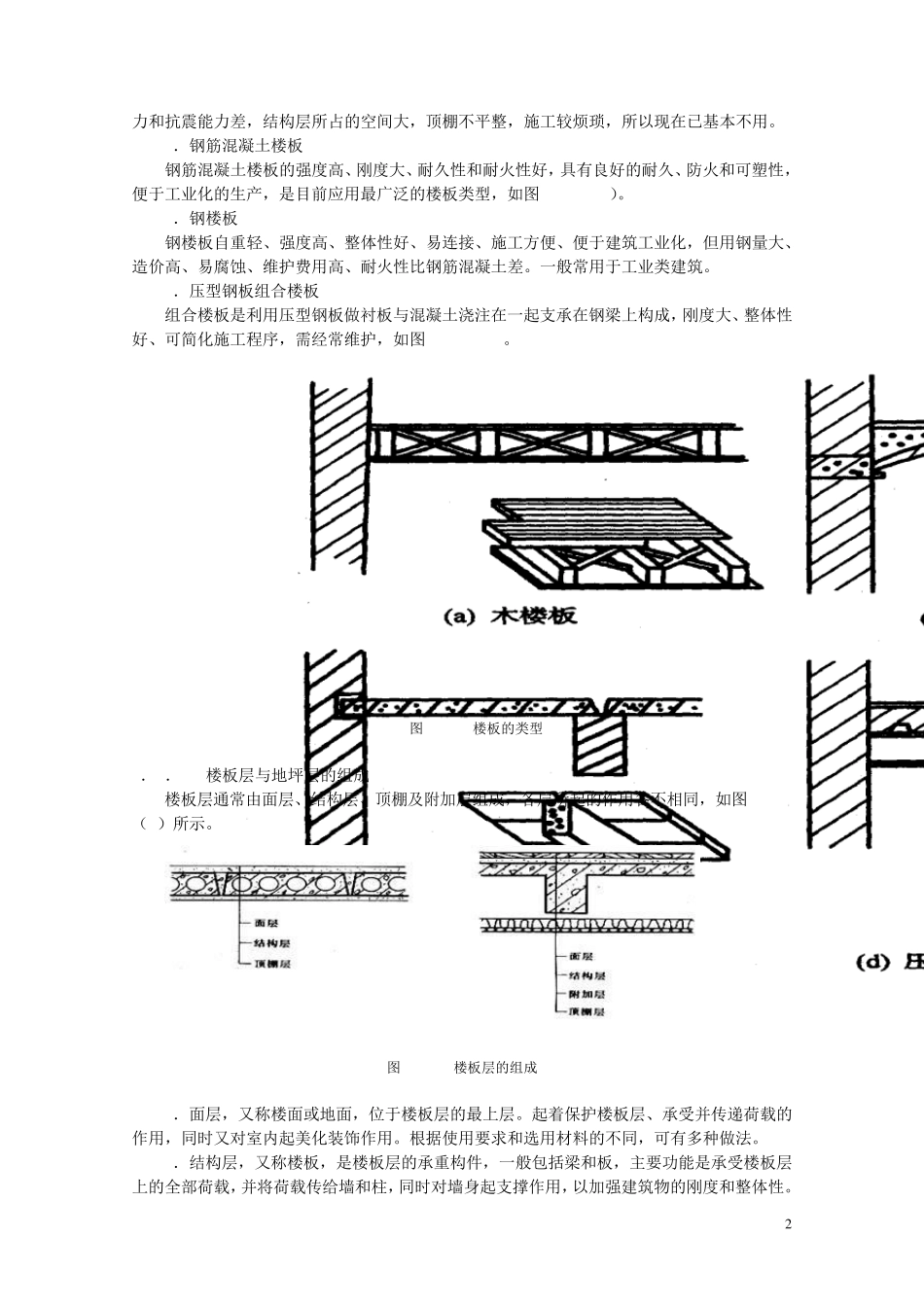

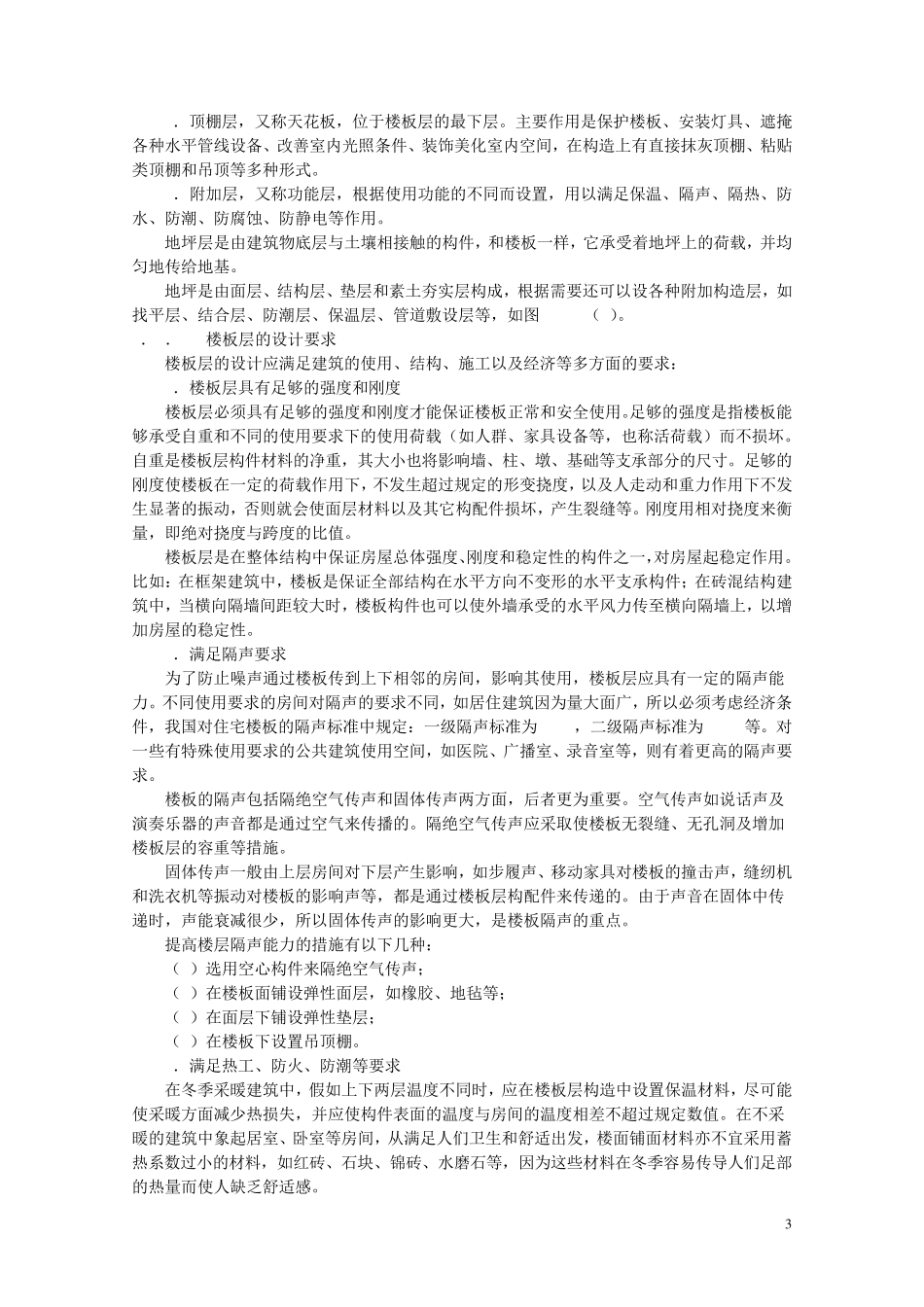

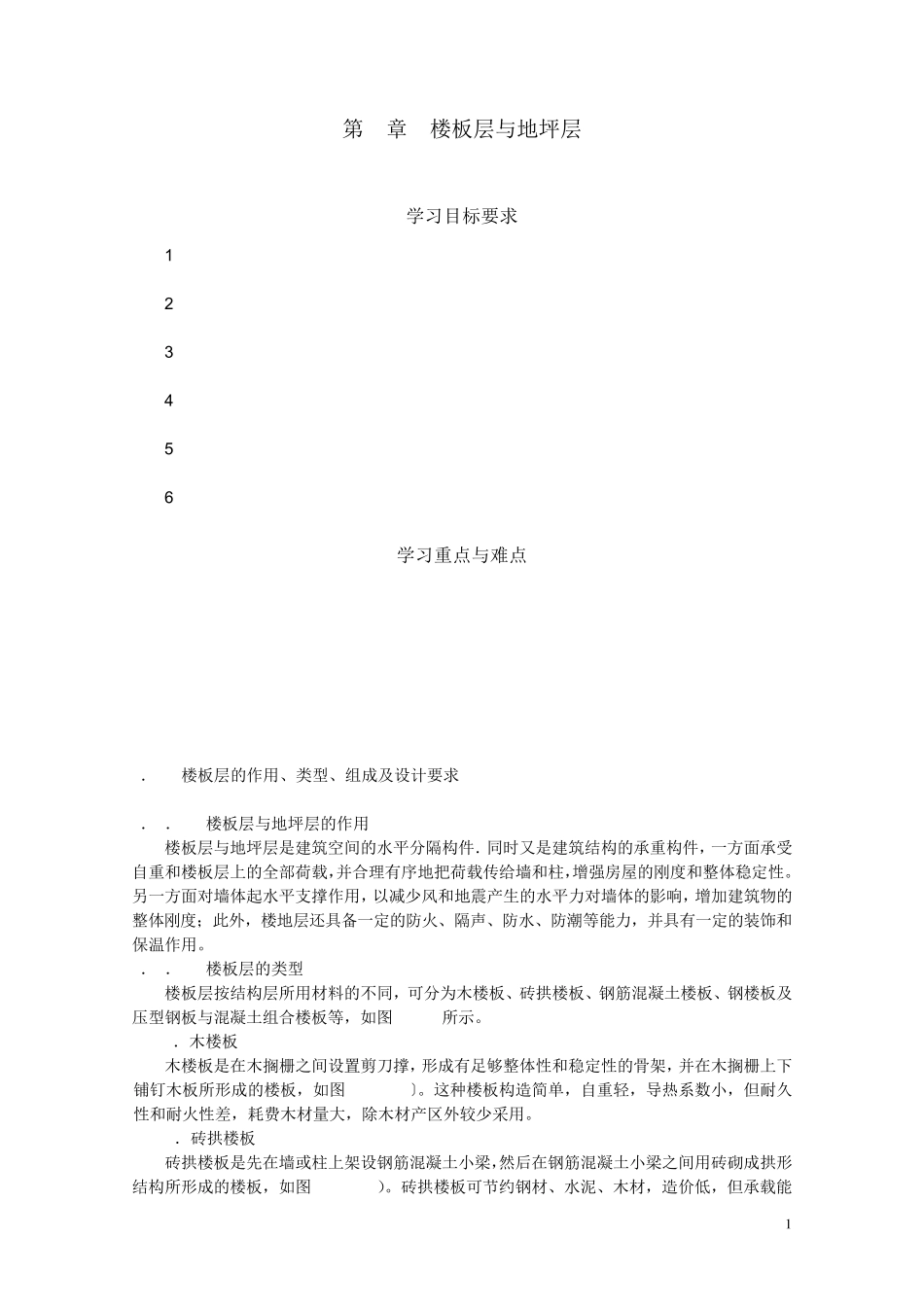

1 第4章 楼板层与地坪层 学习目标要求 1.掌握楼面的分类; 2.掌握钢筋混凝土楼板的构造要求; 3.掌握楼地面的构造组成及做法; 4.掌握顶棚的类型及构造做法等; 5.掌握阳台的构造; 6.掌握防水、防潮、隔声构造。 学习重点与难点 重点是现浇楼钢筋混凝土楼板中板式楼板和梁板式楼板的构造要求以及预制装配式钢筋混凝土楼板的布置与细部构造,楼地面的构造组成及做法,楼板层的防水构造,顶棚的类型及构造做法等。 4.1 楼板层的作用、类型、组成及设计要求 4.1.1 楼板层与地坪层的作用 楼板层与地坪层是建筑空间的水平分隔构件.同时又是建筑结构的承重构件,一方面承受自重和楼板层上的全部荷载,并合理有序地把荷载传给墙和柱,增强房屋的刚度和整体稳定性。另一方面对墙体起水平支撑作用,以减少风和地震产生的水平力对墙体的影响,增加建筑物的整体刚度;此外,楼地层还具备一定的防火、隔声、防水、防潮等能力,并具有一定的装饰和保温作用。 4.1.2 楼板层的类型 楼板层按结构层所用材料的不同,可分为木楼板、砖拱楼板、钢筋混凝土楼板、钢楼板及压型钢板与混凝土组合楼板等,如图 2-4-1所示。 1.木楼板 木楼板是在木搁栅之间设置剪刀撑,形成有足够整体性和稳定性的骨架,并在木搁栅上下铺钉木板所形成的楼板,如图 2-4-1(a〕。这种楼板构造简单,自重轻,导热系数小,但耐久性和耐火性差,耗费木材量大,除木材产区外较少采用。 2.砖拱楼板 砖拱楼板是先在墙或柱上架设钢筋混凝土小梁,然后在钢筋混凝土小梁之间用砖砌成拱形结构所形成的楼板,如图 2-4-1 (b)。砖拱楼板可节约钢材、水泥、木材,造价低,但承载能 2 力和抗震能力差,结构层所占的空间大,顶棚不平整,施工较烦琐,所以现在已基本不用。 3.钢筋混凝土楼板 钢筋混凝土楼板的强度高、刚度大、耐久性和耐火性好,具有良好的耐久、防火和可塑性,便于工业化的生产,是目前应用最广泛的楼板类型,如图 2-4-1 (c)。 4.钢楼板 钢楼板自重轻、强度高、整体性好、易连接、施工方便、便于建筑工业化,但用钢量大、造价高、易腐蚀、维护费用高、耐火性比钢筋混凝土差。一般常用于工业类建筑。 5.压型钢板组合楼板 组合楼板是利用压型钢板做衬板与混凝土浇注在一起支承在钢梁上构成,刚度大、整体性好、可简化施工程序,需经常维护,如图 2-4-1 (d)。 图2-4-1 楼板的类型 4.1.3 楼板层与地坪层的组成 楼板层通常由面层...
