楼梯的构造设计要求有哪些

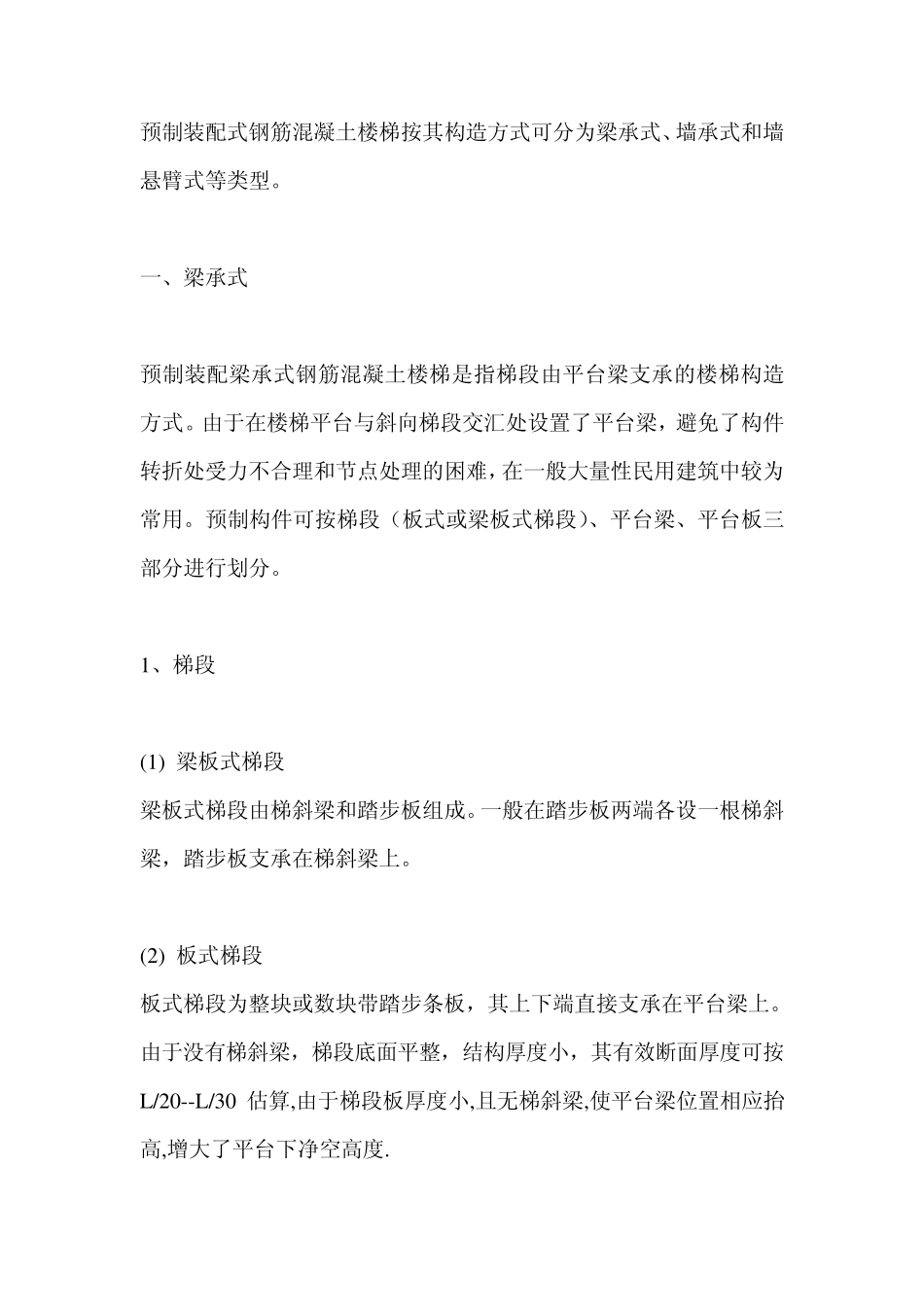

楼梯的构造设计要求有哪些_第1页
1/6

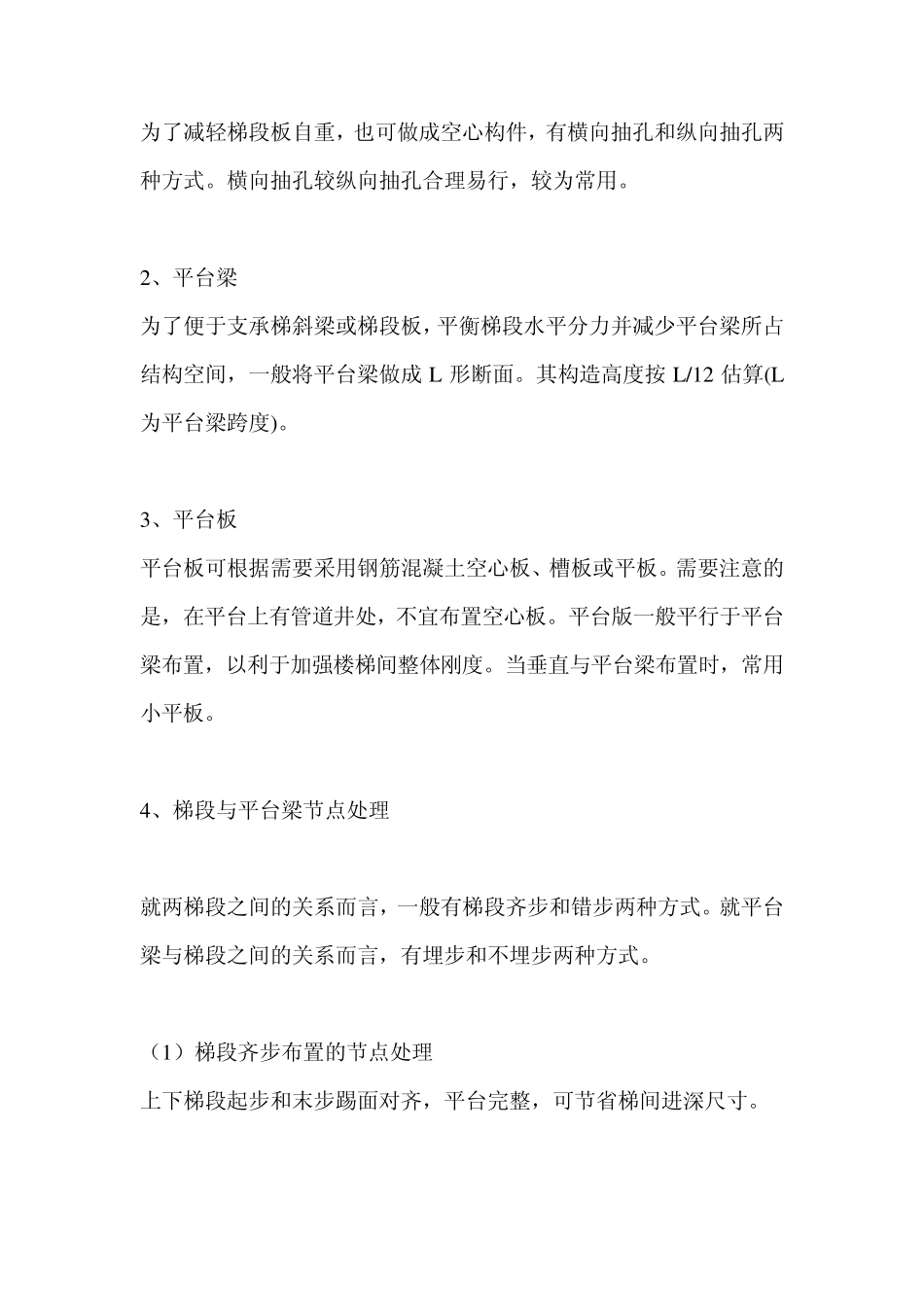

楼梯的构造设计要求有哪些_第2页
2/6

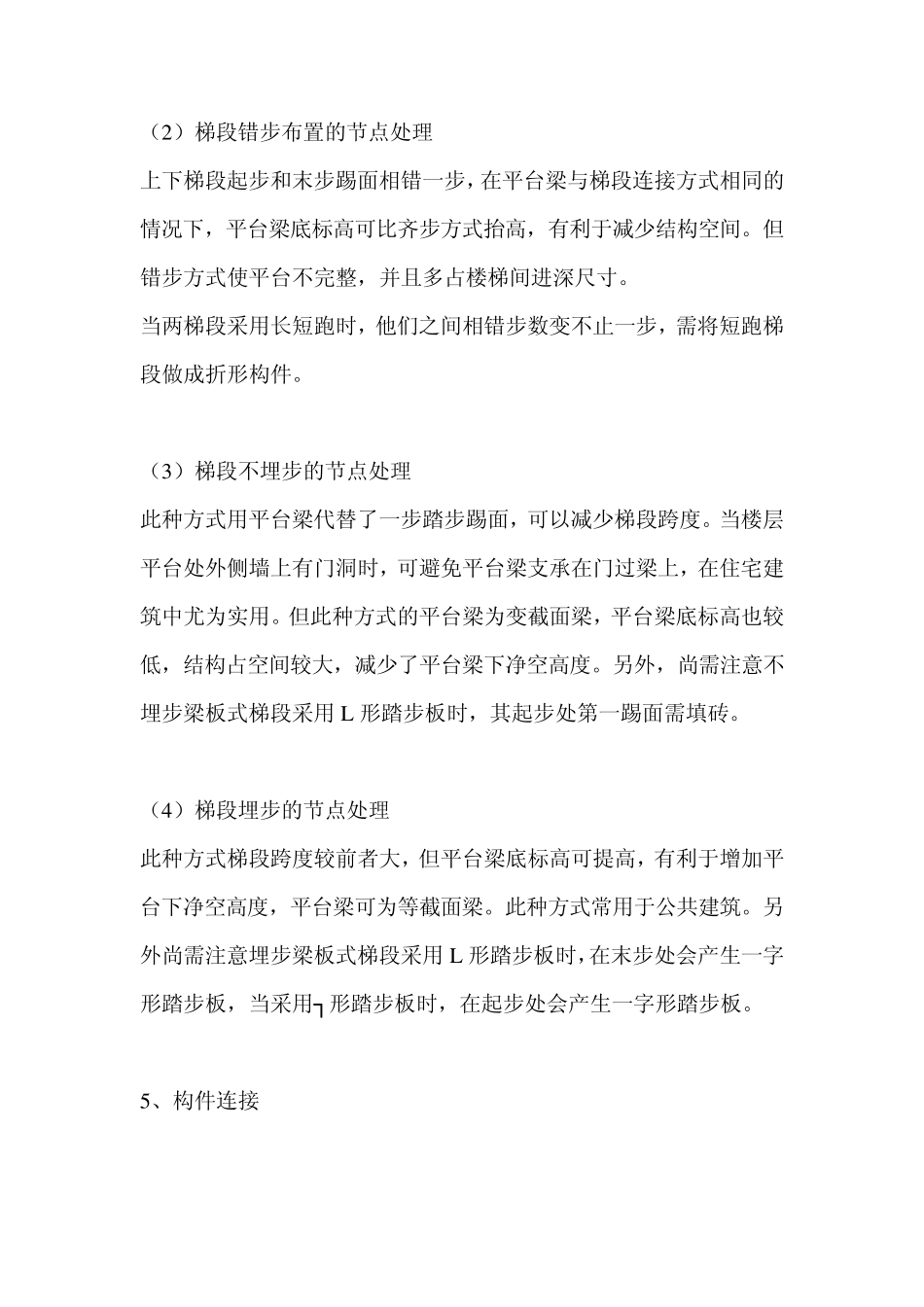

楼梯的构造设计要求有哪些_第3页
3/6
预制装配式钢筋混凝土楼梯按其构造方式可分为梁承式、墙承式和墙悬臂式等类型。 一、梁承式 预制装配梁承式钢筋混凝土楼梯是指梯段由平台梁支承的楼梯构造方式。由于在楼梯平台与斜向梯段交汇处设置了平台梁,避免了构件转折处受力不合理和节点处理的困难,在一般大量性民用建筑中较为常用。预制构件可按梯段(板式或梁板式梯段)、平台梁、平台板三部分进行划分。 1、梯段 (1) 梁板式梯段 梁板式梯段由梯斜梁和踏步板组成。一般在踏步板两端各设一根梯斜梁,踏步板支承在梯斜梁上。 (2) 板式梯段 板式梯段为整块或数块带踏步条板,其上下端直接支承在平台梁上。由于没有梯斜梁,梯段底面平整,结构厚度小,其有效断面厚度可按L/20--L/30 估算,由于梯段板厚度小,且无梯斜梁,使平台梁位置相应抬高,增大了平台下净空高度. 为了减轻梯段板自重,也可做成空心构件,有横向抽孔和纵向抽孔两种方式。横向抽孔较纵向抽孔合理易行,较为常用。 2、平台梁 为了便于支承梯斜梁或梯段板,平衡梯段水平分力并减少平台梁所占结构空间,一般将平台梁做成L 形断面。其构造高度按 L/12 估算(L为平台梁跨度)。 3、平台板 平台板可根据需要采用钢筋混凝土空心板、槽板或平板。需要注意的是,在平台上有管道井处,不宜布置空心板。平台版一般平行于平台梁布置,以利于加强楼梯间整体刚度。当垂直与平台梁布置时,常用小平板。 4、梯段与平台梁节点处理 就两梯段之间的关系而言,一般有梯段齐步和错步两种方式。就平台梁与梯段之间的关系而言,有埋步和不埋步两种方式。 (1)梯段齐步布置的节点处理 上下梯段起步和末步踢面对齐,平台完整,可节省梯间进深尺寸。 (2)梯段错步布置的节点处理 上下梯段起步和末步踢面相错一步,在平台梁与梯段连接方式相同的情况下,平台梁底标高可比齐步方式抬高,有利于减少结构空间。但错步方式使平台不完整,并且多占楼梯间进深尺寸。 当两梯段采用长短跑时,他们之间相错步数变不止一步,需将短跑梯段做成折形构件。 (3)梯段不埋步的节点处理 此种方式用平台梁代替了一步踏步踢面,可以减少梯段跨度。当楼层平台处外侧墙上有门洞时,可避免平台梁支承在门过梁上,在住宅建筑中尤为实用。但此种方式的平台梁为变截面梁,平台梁底标高也较低,结构占空间较大,减少了平台梁下净空高度。另外,尚需注意不埋步梁板式梯段采用 L 形踏步板时,其起步处第一踢面需填砖。 (4)梯段埋步的节点处理 此种...
