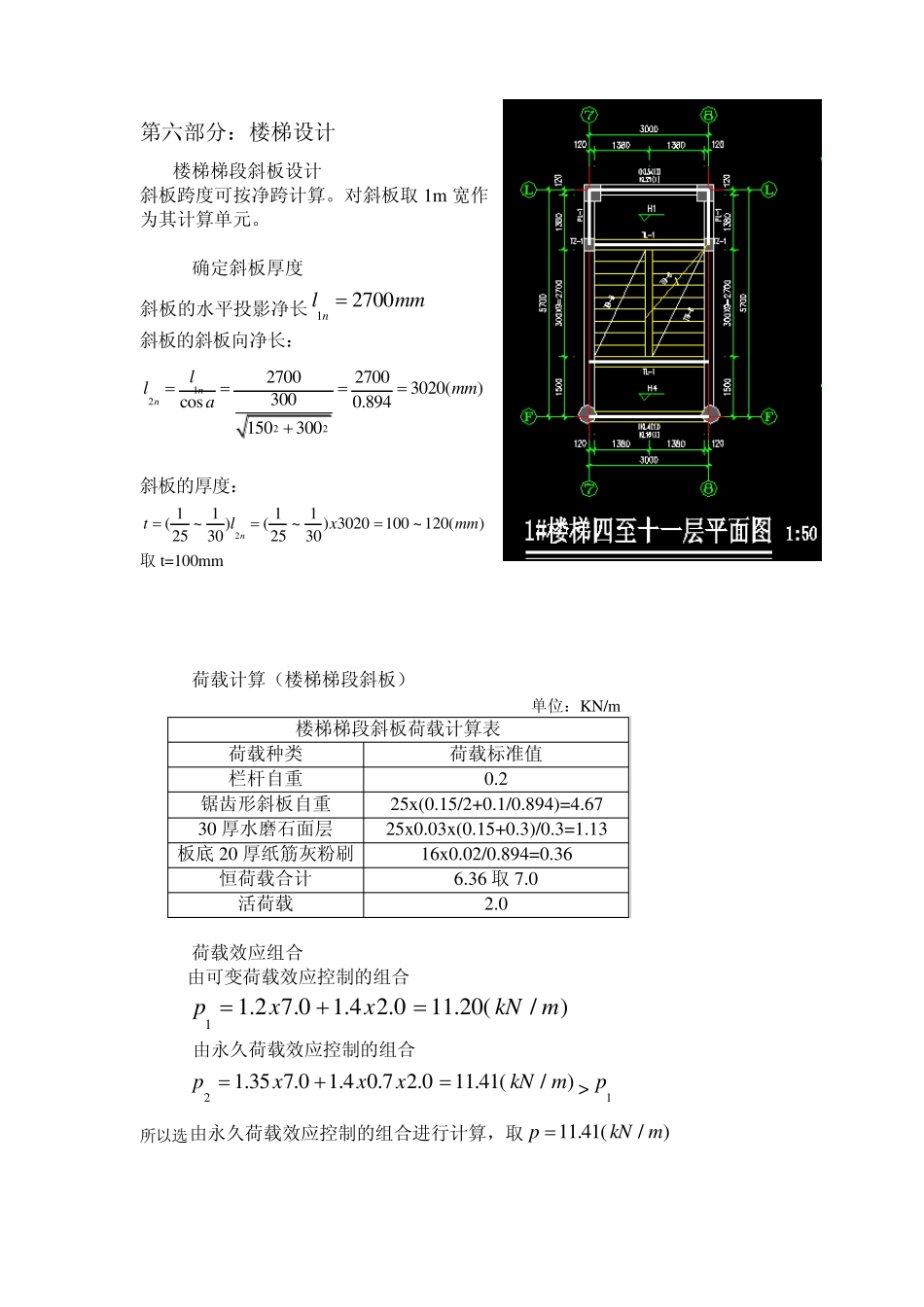

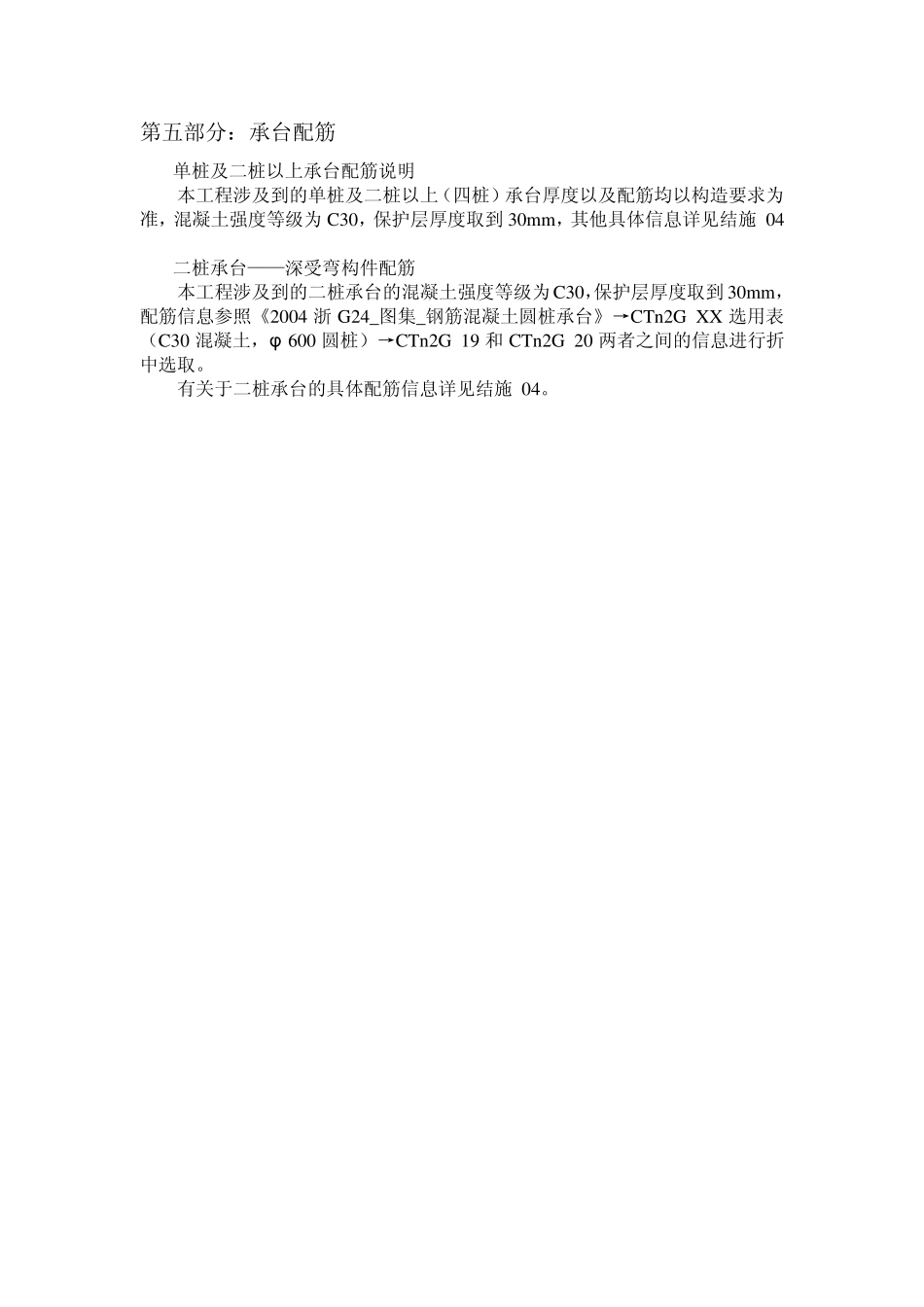

第五部分:承台配筋 5.1单桩及二桩以上承台配筋说明 本工程涉及到的单桩及二桩以上(四桩)承台厚度以及配筋均以构造要求为准,混凝土强度等级为C30,保护层厚度取到30mm,其他具体信息详见结施-04 5.2二桩承台——深受弯构件配筋 本工程涉及到的二桩承台的混凝土强度等级为C30,保护层厚度取到30mm,配筋信息参照《2004 浙 G24_图集_钢筋混凝土圆桩承台》→CTn2G-XX 选用表(C30 混凝土,φ 600 圆桩)→CTn2G-19 和 CTn2G-20 两者之间的信息进行折中选取。 有关于二桩承台的具体配筋信息详见结施-04。 第六部分:楼梯设计 6.1楼梯梯段斜板设计 斜板跨度可按净跨计算。对斜板取 1m 宽作为其计算单元。 6.1.1确定斜板厚度t 斜板的水平投影净长 12700nlmm 斜板的斜板向净长: 1222270027003020()300cos0.894150300nnllmma 斜板的厚度: 21111(~)(~) 3020100 ~ 120()25302530ntlxmm取 t=100mm 6.1.2荷载计算(楼梯梯段斜板) 单位:KN/m 楼梯梯段斜板荷载计算表 荷载种类 荷载标准值 栏杆自重 0.2 锯齿形斜板自重 25x(0.15/2+0.1/0.894)=4.67 30 厚水磨石面层 25x0.03x(0.15+0.3)/0.3=1.13 板底 20 厚纸筋灰粉刷 16x0.02/0.894=0.36 恒荷载合计 6.36 取 7.0 活荷载 2.0 6.1.3荷载效应组合 由可变荷载效应控制的组合 11.2 7.01.4 2.011.20(/)pxxkNm 由永久荷载效应控制的组合 21.35 7.01.4 0.7 2.011.41(/)pxxxkNm>1p 所以选由永久荷载效应控制的组合进行计算,取11.41(/)pkNm 6.1.4内力计算 斜板的内力一般只需计算跨中最大的弯距即可,考虑到斜板两端均与梁整浇,对板的约束作用,取跨中最大的弯距 211.41 2.78.32(. )10xMkN m 6.1.5 配筋计算 0622106201002080()8.32 100.1091.0 11.9 1000 800.5(112)0.5(112 0.109)0.9428.32 10368()300 0.942 80scssSyshmmMxaa f bhxxxraxMxAmmf r hxx 选用受力钢筋10@180 (2435SAmm) 分布钢筋8@200 其它楼梯的算法同上,具体配筋结构详见结施-13。 6.2 平台板设计 6.2.1平台板的计算简图 平台板为四边支承板,长宽比为 30002.21380 >1,宜按双向板计算。取1m 宽作为计算单元。TL-1 截面尺寸是 250x500。 平台板计算简图: 由于平台板两端均与梁整浇,所 以 ,计算跨度 取净 跨为L3N=1480MM. 平台板厚度1100tmm 6...
