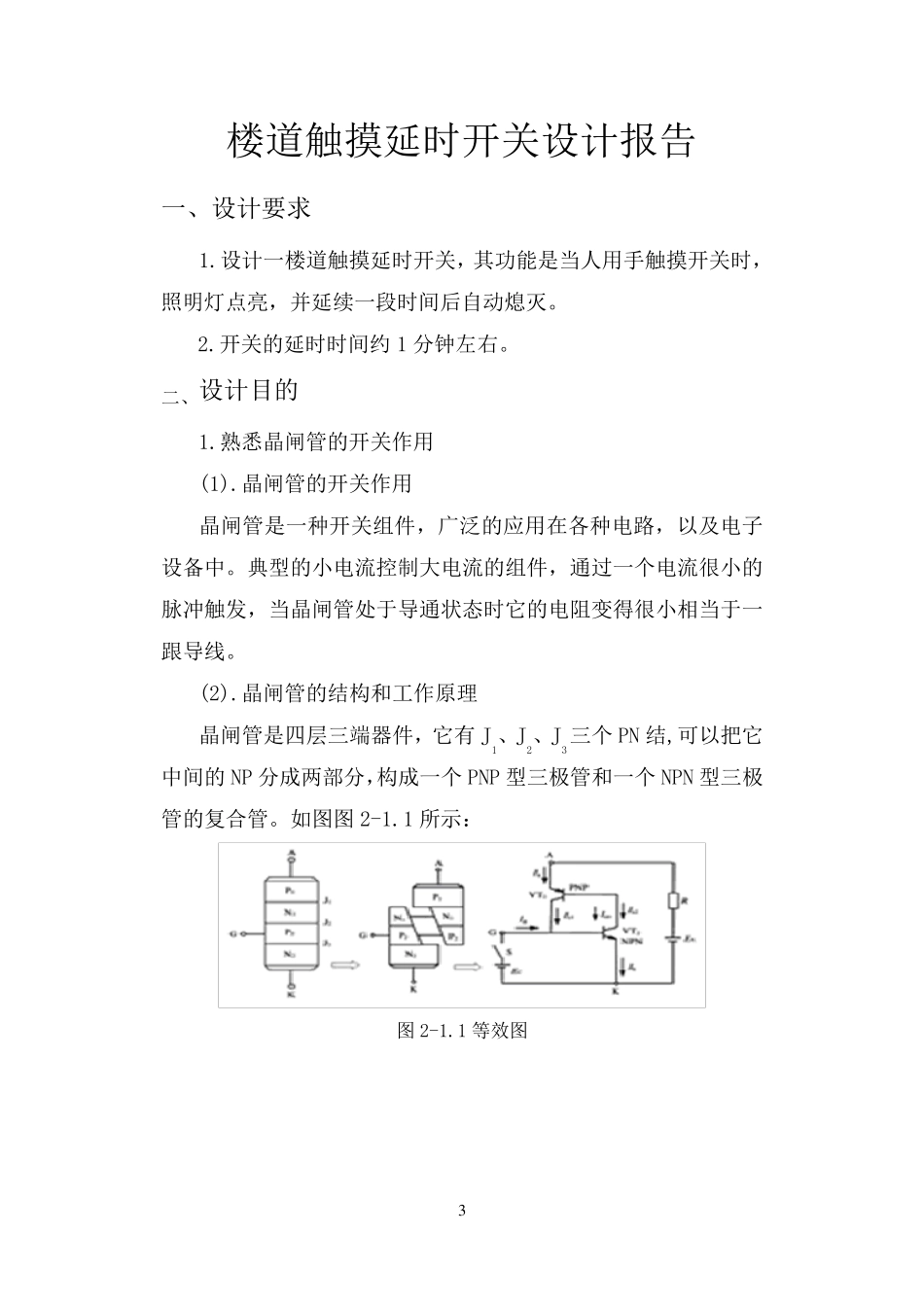

西 北 工 业 大 学 明 德 学 院 课 程 设 计 2 0 1 0 年 3 月 1 2 日 课 程 电 子 线 路 课 程 设 计 题 目 楼 道 触 摸 式 延 时 照 明 灯 院 系 班 级 组 员 指 导 教 师 2 目 录 一、设计要求……………………………………… 2 二、设计目的……………………………………… 2 1.熟悉晶闸管的开关作用………………………… 2 2.掌握桥式整流电路原理………………………… 6 3.掌握三极管的开关作用 …………………… 8 4.掌握稳压管的作用 ………………………… 9 三、设计的具体实现……………………………… 10 1.系统概述 …………………………………… 10 2.单元电路设计 ……………………………… 11 3.仿真测试 …………………………………… 13 四、结论与展望…………………………………… 16 五、心得体会及建议……………………………… 16 六、附录…………………………………………… 17 七、参考文献……………………………………… 18 3 楼道触摸延时开关设计报告 一、设计要求 1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并延续一段时间后自动熄灭。 2.开关的延时时间约 1 分钟左右。 二、设计目的 1.熟悉晶闸管的开关作用 (1).晶闸管的开关作用 晶闸管是一种开关组件，广泛的应用在各种电路，以及电子设备中。典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。 (2).晶闸管的结构和工作原理 晶闸管是四层三端器件，它有 J1、J2、J3三个 PN 结,可以把它中间的 NP 分成两部分，构成一个 PNP 型三极管和一个 NPN 型三极管的复合管。如图图 2-1.1 所示： 图 2-1.1 等效图 4 图2-1.2 器件符号 当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN 结J2失去阻挡作用。每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此是两个互相复合的晶体管电路，当有足够的门极电流Ig 流入时，就会形成强烈的正反馈，造成两晶体管饱和导通。 设PNP 管和NPN 管的集电极电流分别为IC1和IC2，发射极电流相应为Ia 和Ik，电流放大系数相应为α1=IC1/Ia 和α2=IC2/Ik，设流过 J2结的反相漏电流为ICO，晶闸管的阳极电流等于两管的集电极电流和漏电流的总和： COkCOCC+IIIa+ α =α+I+I=II...
