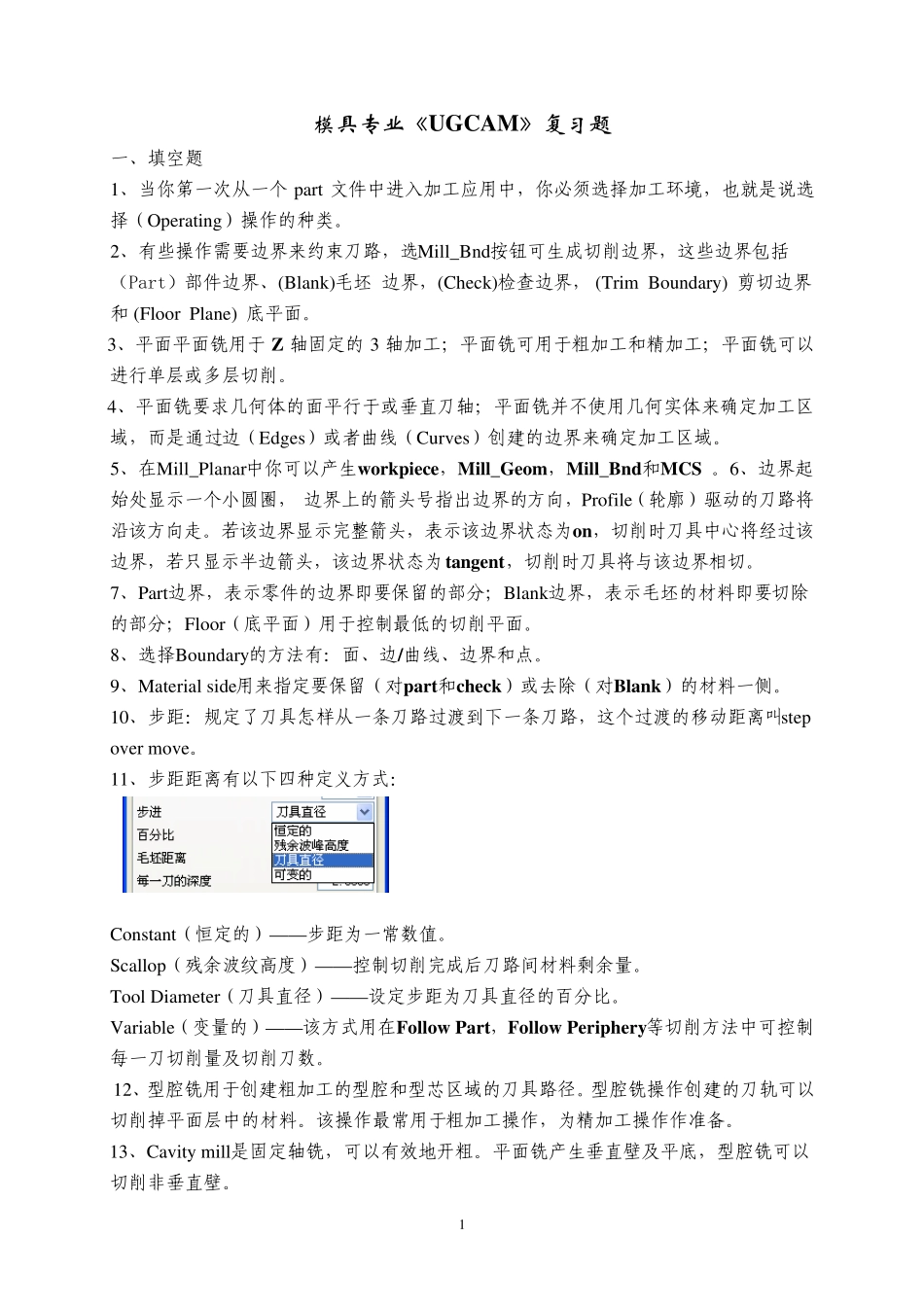

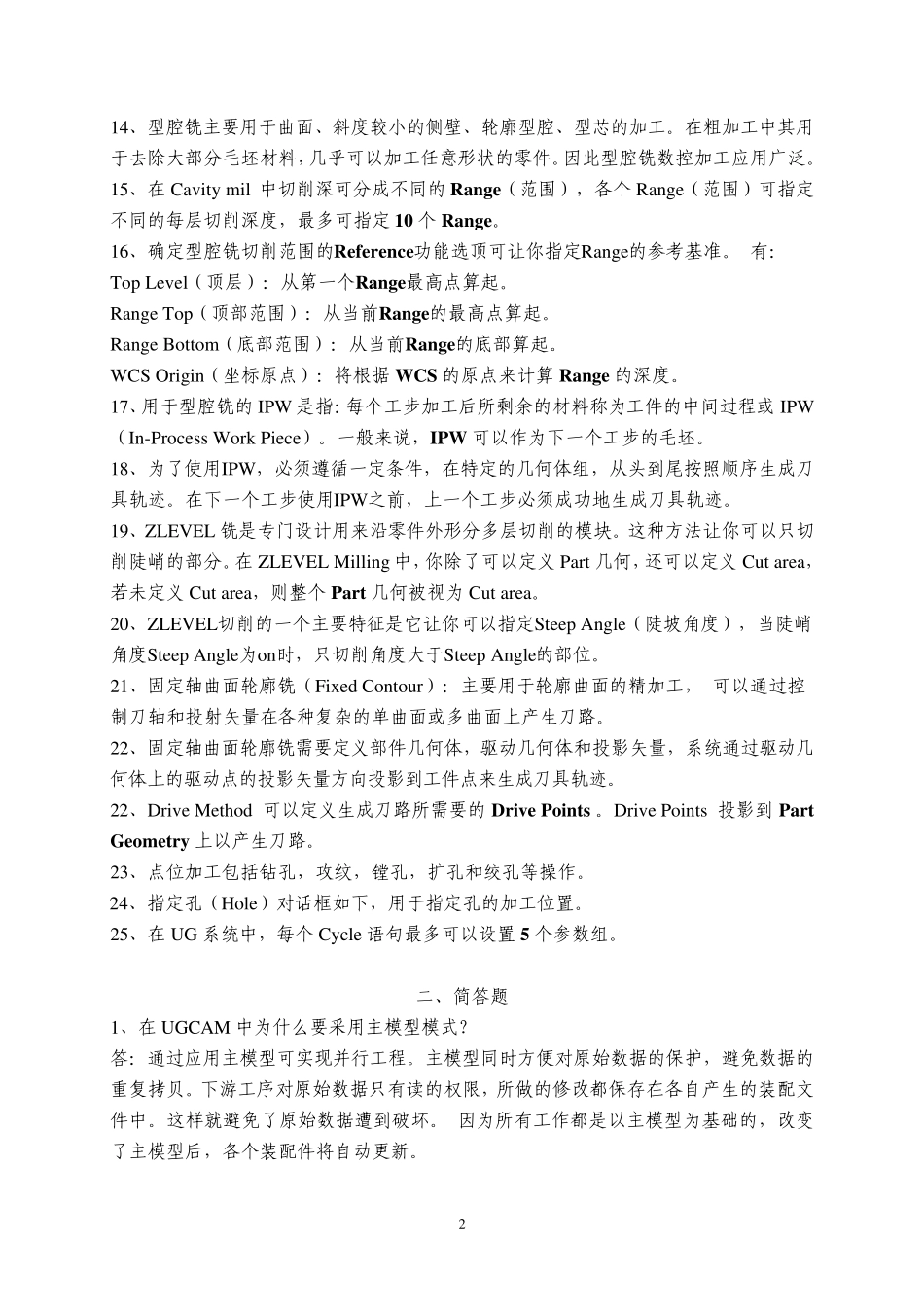

模具专业《UGCAM》复习题 一、填空题 1、当你第一次从一个 part 文件中进入加工应用中，你必须选择加工环境，也就是说选择（Operating）操作的种类。 2、有些操作需要边界来约束刀路，选Mill_Bnd按钮可生成切削边界，这些边界包括（Part）部件边界、(Blank)毛坯 边界，(Check)检查边界， (Trim Boundary) 剪切边界和 (Floor Plane) 底平面。 3、平面平面铣用于 Z 轴固定的 3 轴加工；平面铣可用于粗加工和精加工；平面铣可以进行单层或多层切削。 4、平面铣要求几何体的面平行于或垂直刀轴；平面铣并不使用几何实体来确定加工区域，而是通过边（Edges）或者曲线（Curves）创建的边界来确定加工区域。 5、在Mill_Planar中你可以产生workpiece，Mill_Geom，Mill_Bnd和MCS 。6、边界起始处显示一个小圆圈， 边界上的箭头号指出边界的方向，Profile（轮廓）驱动的刀路将沿该方向走。若该边界显示完整箭头，表示该边界状态为on，切削时刀具中心将经过该边界，若只显示半边箭头，该边界状态为tangent，切削时刀具将与该边界相切。 7、Part边界，表示零件的边界即要保留的部分；Blank边界，表示毛坯的材料即要切除的部分；Floor（底平面）用于控制最低的切削平面。 8、选择Boundary的方法有：面、边/曲线、边界和点。 9、Material side用来指定要保留（对part和check）或去除（对Blank）的材料一侧。 10、步距：规定了刀具怎样从一条刀路过渡到下一条刀路，这个过渡的移动距离叫step over move。 11、步距距离有以下四种定义方式： Constant（恒定的）— — 步距为一常数值。 Scallop（残余波纹高度）— — 控制切削完成后刀路间材料剩余量。 Tool Diameter（刀具直径）— — 设定步距为刀具直径的百分比。 Variable（变量的）— — 该方式用在Follow Part，Follow Periphery等切削方法中可控制每一刀切削量及切削刀数。 12、型腔铣用于创建粗加工的型腔和型芯区域的刀具路径。型腔铣操作创建的刀轨可以切削掉平面层中的材料。该操作最常用于粗加工操作，为精加工操作作准备。 13、Cavity mill是固定轴铣，可以有效地开粗。平面铣产生垂直壁及平底，型腔铣可以切削非垂直壁。 114、型腔铣主要用于曲面、斜度较小的侧壁、轮廓型腔、型芯的加工。在粗加工中其用于去除大部分毛坯材料，几乎可以加工任意形状的零件。因此型腔铣数控加工应用广泛。 15、在 Cav ity mil 中切削深可分成不同的 Range（范...
