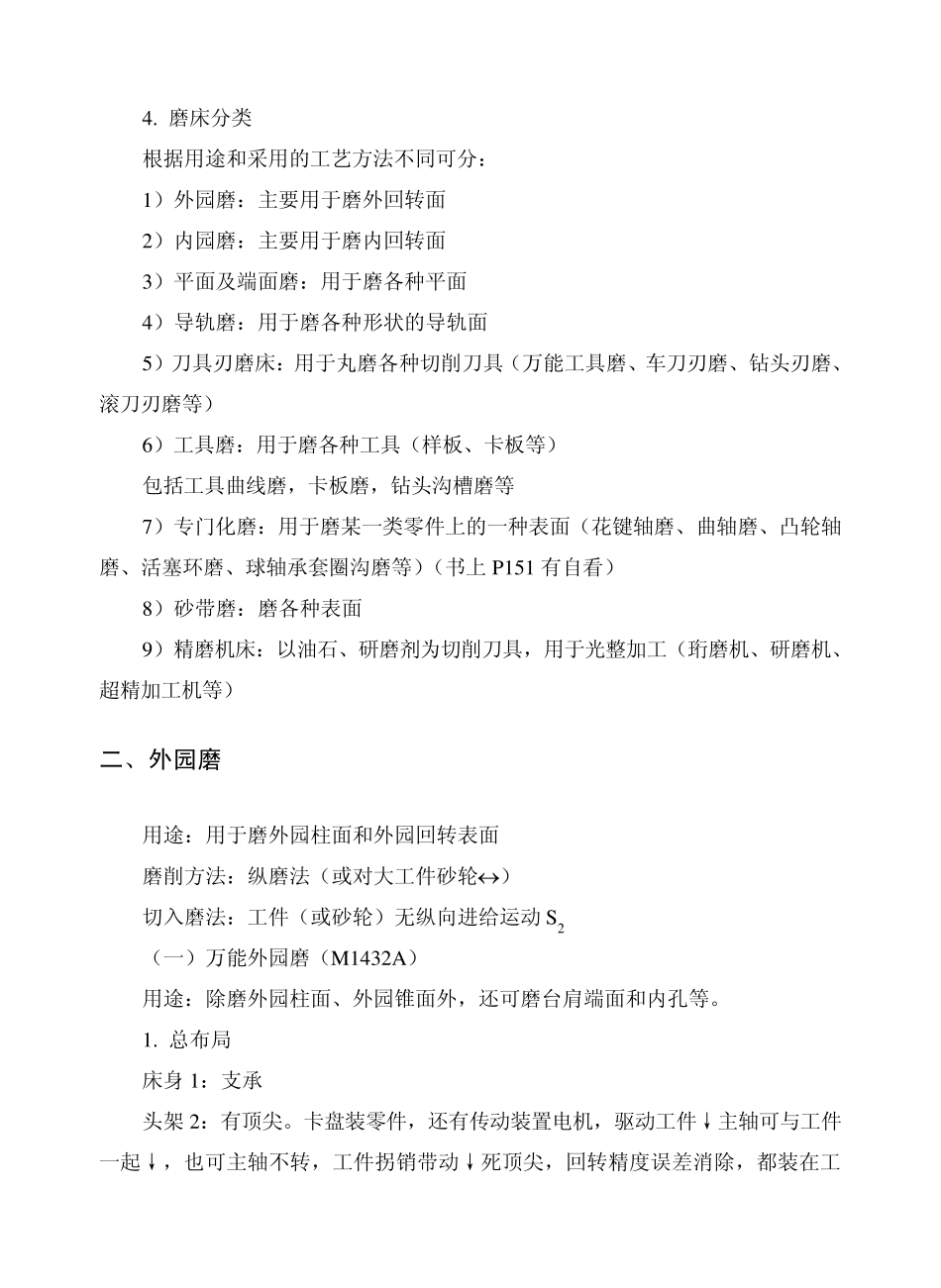

基本内容：磨床的用途、特点和类型、M1432A 型万能外国磨床的用途、传动和结构特点、典型加工方法、其它类型磨床（平面磨床、内园磨床、无心外园磨床等）简介。 教学重点：M1432A 型万能外国磨床典型加工方法、传动和结构特点。 教学难点：M1432A 的主要结构特点 基本要求：了解磨床的用途、特点和类型；掌握M1432A 型万能外园磨床的用途、运动和布局、主要技术性能、传动和结构特点、典型加工方法。 第四章 其它机床 §5-1 数控机床（另有） §5-2 磨床（书 P151 第六章）（新吉大书 P141 第三章） 一、概述 1. 定义：所有以磨料磨具（砂轮、砂带、油石、研磨剂等） 为工具进行切削加工的机床——磨床 2. 加工范围： 内、外园柱面、园锥面、平面、齿轮齿廓面、螺旋面及各种成型面，刃磨刀具，切断等。 3. 加工特点： 高精度 一般 IT5~6 级 细表面粗糙度 Ra 0.32~1.25 高精度外园磨 尺寸精度 0.2m 园度 0.1m  0.01 精密平面磨：平面度 1000∶0.0015 可加工难加工材料：淬硬钢、硬质合金、玻璃、陶瓷，但切削效率↓，一般用于淬硬零件精加工，目前发展高速磨削，强力磨削等，使η ↑ 4. 磨床分类 根据用途和采用的工艺方法不同可分： 1）外园磨：主要用于磨外回转面 2）内园磨：主要用于磨内回转面 3）平面及端面磨：用于磨各种平面 4）导轨磨：用于磨各种形状的导轨面 5）刀具刃磨床：用于丸磨各种切削刀具（万能工具磨、车刀刃磨、钻头刃磨、滚刀刃磨等） 6）工具磨：用于磨各种工具（样板、卡板等） 包括工具曲线磨，卡板磨，钻头沟槽磨等 7）专门化磨：用于磨某一类零件上的一种表面（花键轴磨、曲轴磨、凸轮轴磨、活塞环磨、球轴承套圈沟磨等）（书上 P151 有自看） 8）砂带磨：磨各种表面 9）精磨机床：以油石、研磨剂为切削刀具，用于光整加工（珩磨机、研磨机、超精加工机等） 二、外园磨 用途：用于磨外园柱面和外园回转表面 磨削方法：纵磨法（或对大工件砂轮） 切入磨法：工件（或砂轮）无纵向进给运动 S2 （一）万能外园磨（M1432A） 用途：除磨外园柱面、外园锥面外，还可磨台肩端面和内孔等。 1. 总布局 床身 1：支承 头架 2：有顶尖。卡盘装零件，还有传动装置电机，驱动工件↓主轴可与工件一起↓，也可主轴不转，工件拐销带动↓死顶尖，回转精度误差消除，都装在工作台3 上。 尾架6：有顶尖，可调整位置 工作台3：由液压传动使工件可也可...
