模具设计规范标准规范标准

模具设计规范标准规范标准_第1页
1/15
模具设计规范标准规范标准_第2页
2/15
模具设计规范标准规范标准_第3页
3/15

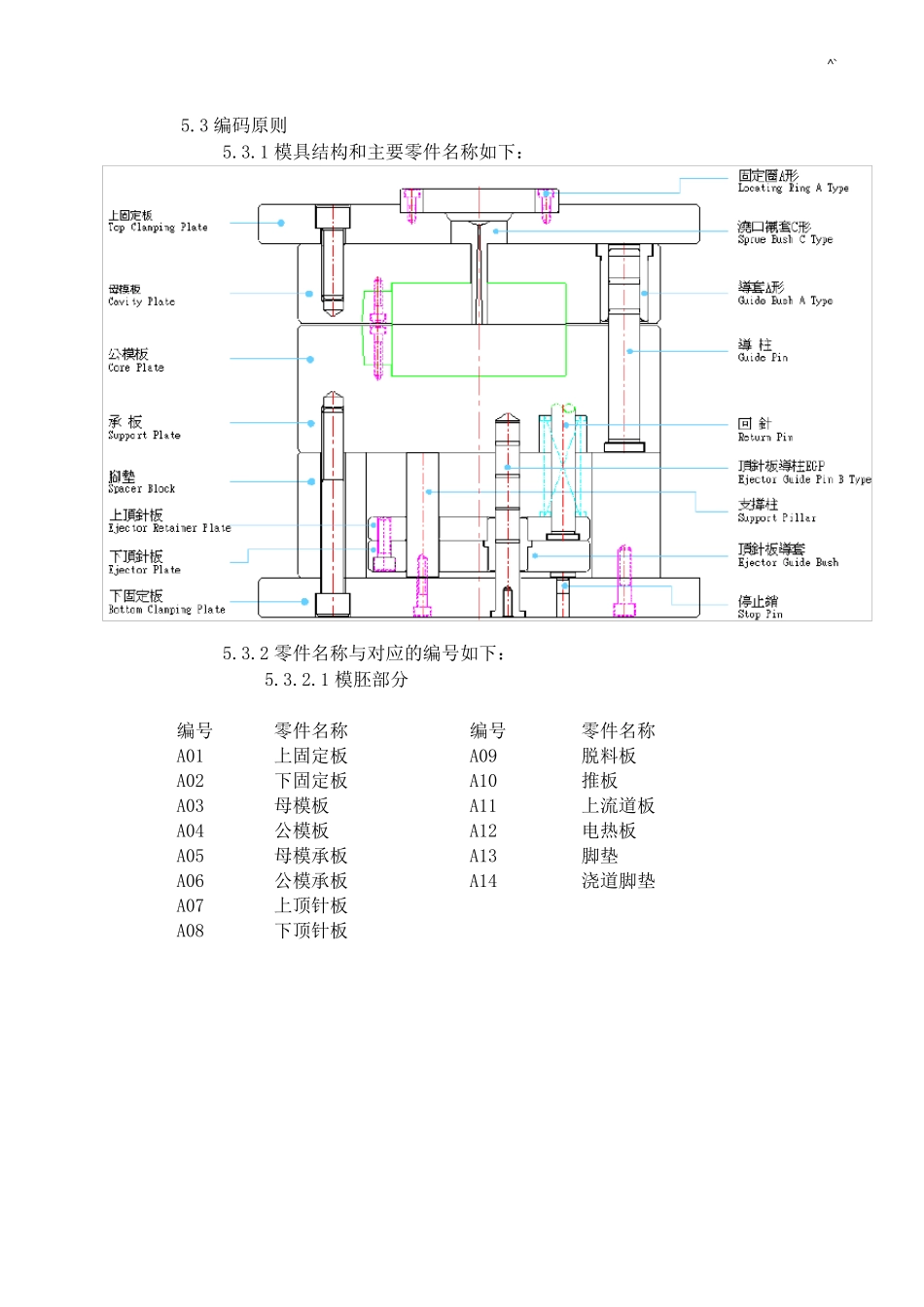

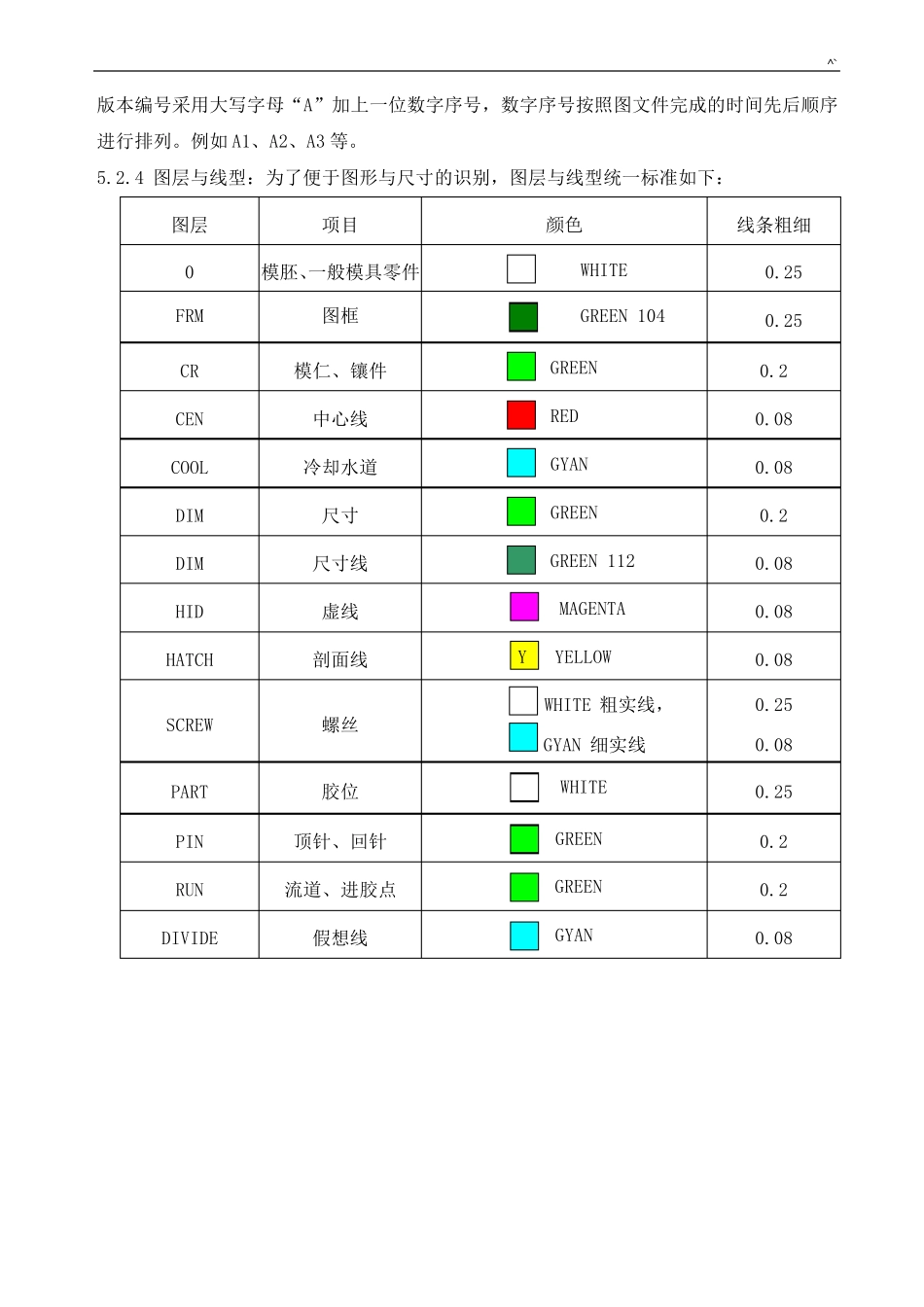

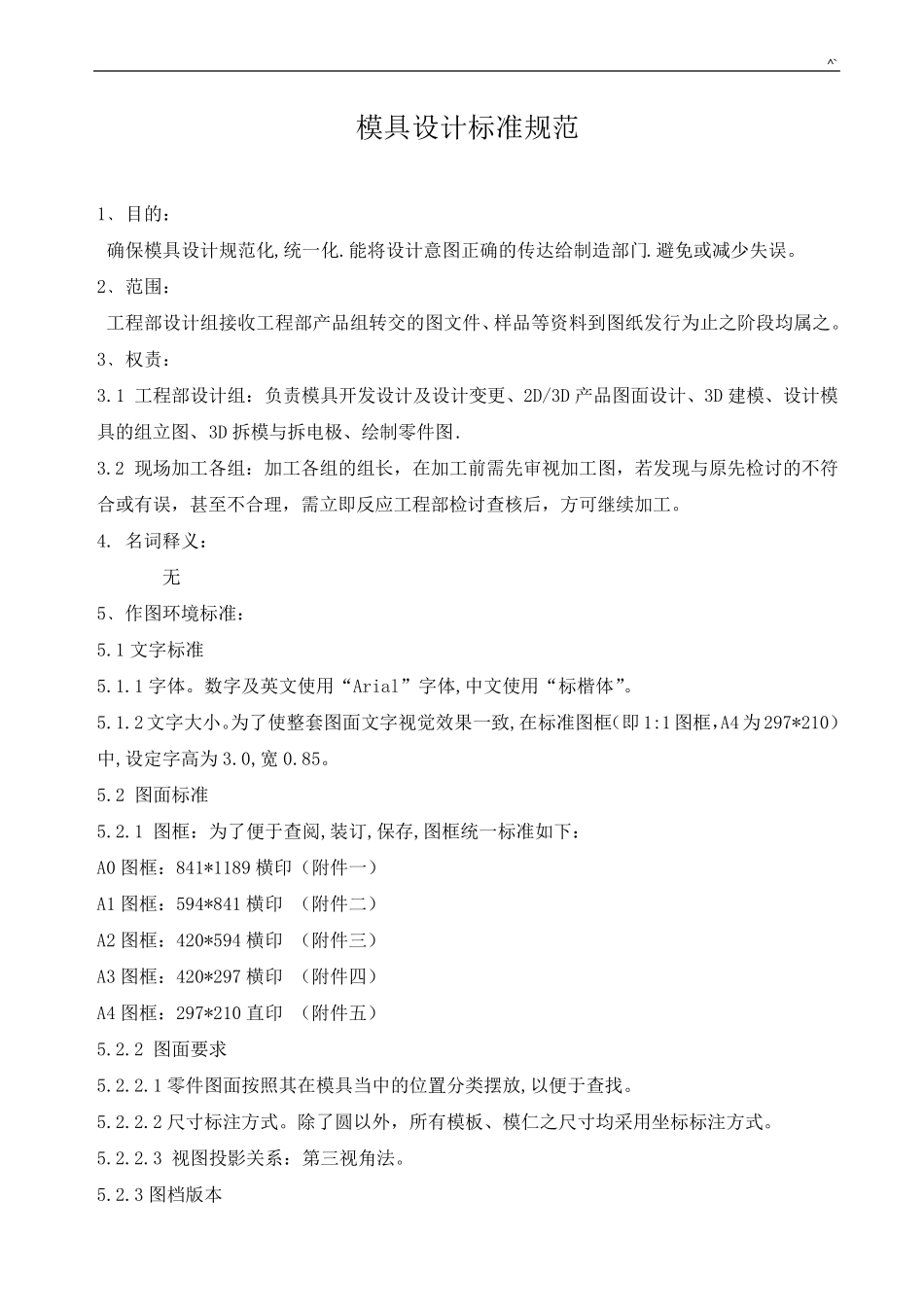

^` 模 具 设 计 标 准 规 范 1﹑ 目 的 : 确 保 模 具 设 计 规 范 化 ,统 一 化 .能 将 设 计 意 图 正 确 的 传 达 给 制 造 部 门 .避 免 或 减 少 失 误 。 2﹑ 范 围 : 工 程 部 设 计 组 接 收 工 程 部 产 品 组 转 交 的 图 文 件 、 样 品 等 资 料 到 图 纸 发 行 为 止 之 阶 段 均 属 之 。 3﹑ 权 责 : 3.1 工 程 部 设 计 组 : 负 责 模 具 开 发 设 计 及 设 计 变 更 、 2D/3D 产 品 图 面 设 计 、 3D 建 模 、 设 计 模具 的 组 立 图 、 3D 拆 模 与 拆 电 极 、 绘 制 零 件 图 . 3.2 现 场 加 工 各 组 : 加 工 各 组 的 组 长 , 在 加 工 前 需 先 审 视 加 工 图 , 若 发 现 与 原 先 检 讨 的 不 符合 或 有 误 , 甚 至 不 合 理 , 需 立 即 反 应 工 程 部 检 讨 查 核 后 , 方 可 继 续 加 工 。 4. 名 词 释 义 : 无 5﹑ 作 图 环 境 标 准 : 5.1 文 字 标 准 5.1.1 字 体 。 数 字 及 英 文 使 用 “Arial”字 体 ,中文 使 用 “标 楷体 ”。 5.1.2 文 字 大小。为 了使 整套图 面 文 字 视 觉效果一 致,在 标 准 图 框(即 1:1 图 框,A4 为 297*210)中,设 定字 高为 3.0,宽0.85。 5.2 图 面 标 准 5.2.1 图 框: 为 了便于查 阅,装订,保 存,图 框统 一 标 准 如下: A0 图 框: 841*1189 横印(附件 一 ) A1 图 框: 594*841 横印 (附件 二) A2 图 框: 420*594 横印 (附件 三) A3 图 框: 420*297 横印 (附件 四 ) A4 图 框: 297*210 直 印 (附件 五 ) 5.2.2 图 面 要 求 5.2.2.1 零 件 图 面 按 照 其 在 模 具 当 中的 位 置 分 类 摆 放 ,以 便于查 找 。 5.2.2.2 尺 寸 标 注 方 式 。 除 了圆 以 外 , 所 有 模 板 、 模 仁 之 尺 寸 均 采 用 坐 标 标 注 方 式 。 5.2.2.3 视 图 投 影 关 系 : 第 三视 角 法 。 5.2.3 图 档 版 本 ^` 版本编号采用大写字母“A”加上一位数字序号,数字序号按照图文件完成的时间先后顺序进行排...
