模具验收标准及相关标准文件

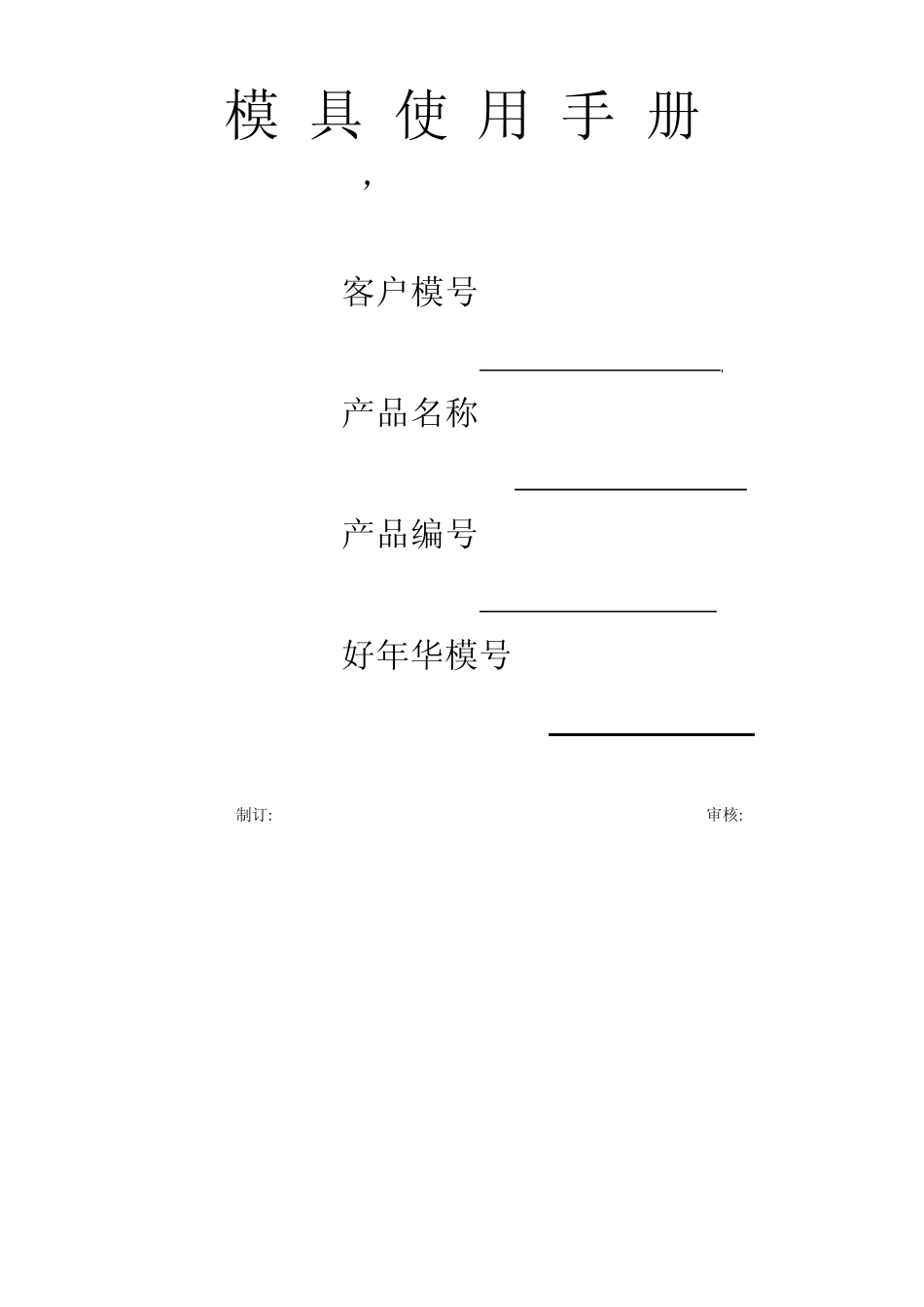

模 具 使 用 手 册 USER’S MANUAL 客户模号 MOLD NO. 产品名称 PART NAME. 产品编号 PART NO. 好年华模号 TK MOLD NO. 制订: 审核: 目 录 content 一．模具资料（MOLD INFORMATION）„„„„„„„„„„„„„„„„„2二．模具使用说明（OPERATION INSTRUCTION）„„„„„„„„„3-9 三．模具维护保养（MAINTENANCE INSTRUCTION）„„„„„„„10-12四．注塑工艺参考卡（MOLDING TECHNIC SHEET）„„„„„„„„13-14五．附件/备用清单（ACCESSORIES LIST）„„„„„„„„„„„„„„15六．模具检验单（OA INSPECTION REPORT）„„„„„„„„„„„„16-17七．用户意见反馈书（CLIENT’S COMMENT AND SUGGESTION）„„„18八．附件 （ACCE SSORIES） 模具结构简图（MOLD STRUOTWRE）„„„„„„„„„„„„„19 上模运水示意图（COOLING DIAGRAM OF CAVITY SIDE）„„„„„20 下模运水示意图（COX2OLING DIAGRAM OF CORE SIDE„„„„„21手册内容 一．模具资料 MOLD INFORMATION 模号 胶料 Mold No. Plastic material 每啤件数 收缩率 Number of cavity shrinkage： 每啤重量： 上模钢材： Shot weight cavity steel 水口流道重量： 下模钢材 Runner and sprue weight core steel 模具尺寸： mold dimension： Width mm x Height mm x thickness mm. 模具重量 mold weight ： kg 最少开模行程 minimum daynight： mm 顶针板行程ejector stroke： mm 唧嘴偏左/偏右/中心 sprue offset： mm 法兰直径Locating ring’s diameter：  mm 高度height： mm 唧嘴球面半径和孔径 Sprue bushing： SPHR mm & mm 码模Mold mounting method: 凸边宽度Flange width mm 坑深 Clamping Slot depth / mm x 高height / mm 丝孔 Screw holes  x 中心距distance between centers .mm 吊模孔 喉嘴 配机型 Eyebolt： Water connection: Suitable machine size： 手册内容 二．模具使用说明 THE OPERATION OF MOLD 1.注塑机要求Injection Machine Spec 注塑机 Injection Machine 机型（Type of Machine） HNH 啤机: 客户啤机: 法兰直径 Locateing Ring Dia φ mm 唧咀 Sprue SR 唧咀孔 sprueφ SR φ mm 炮咀伸入量 Nozzle Movement Distance ...
