模态分析(ANSYS与ADAMS接口)

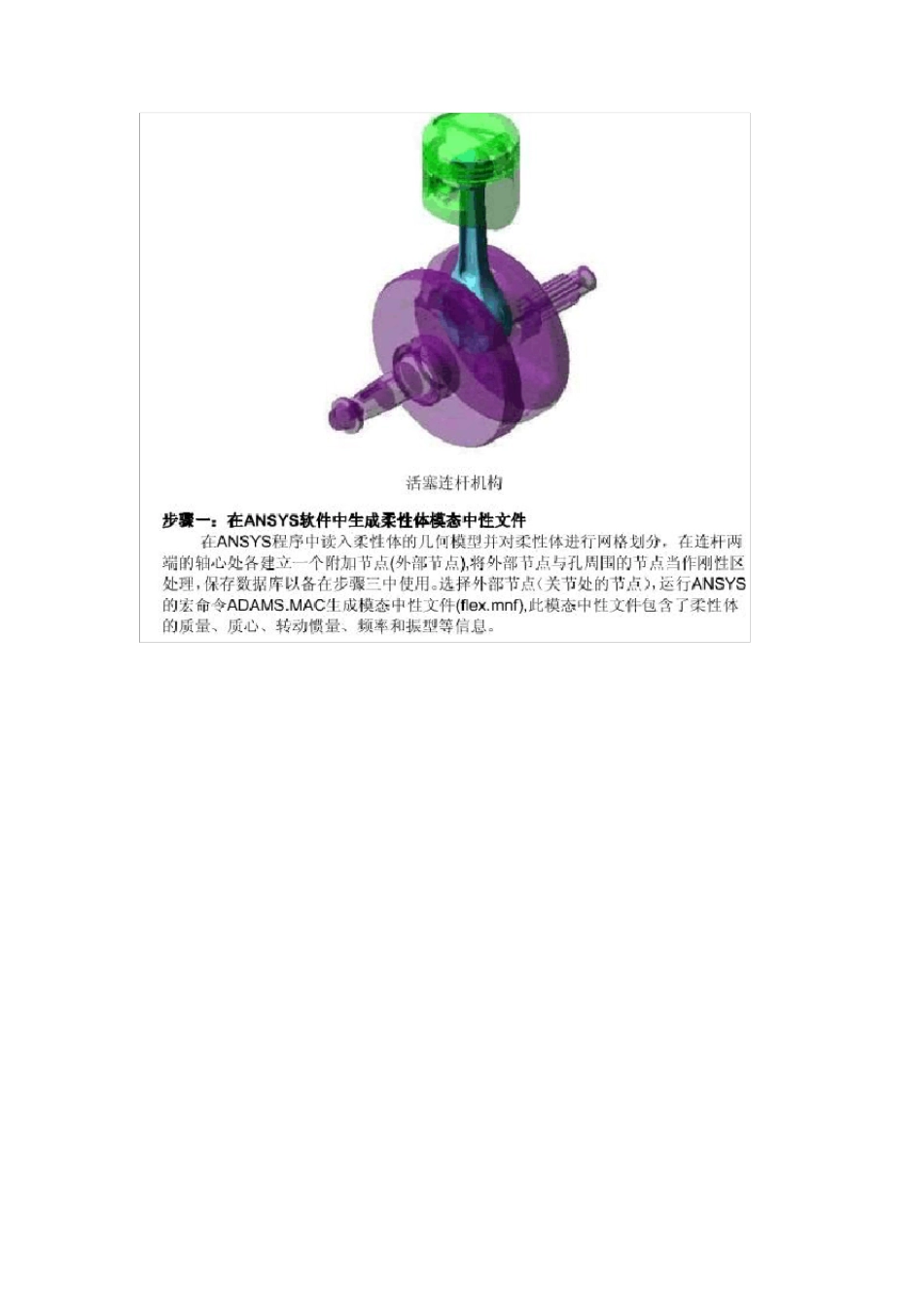

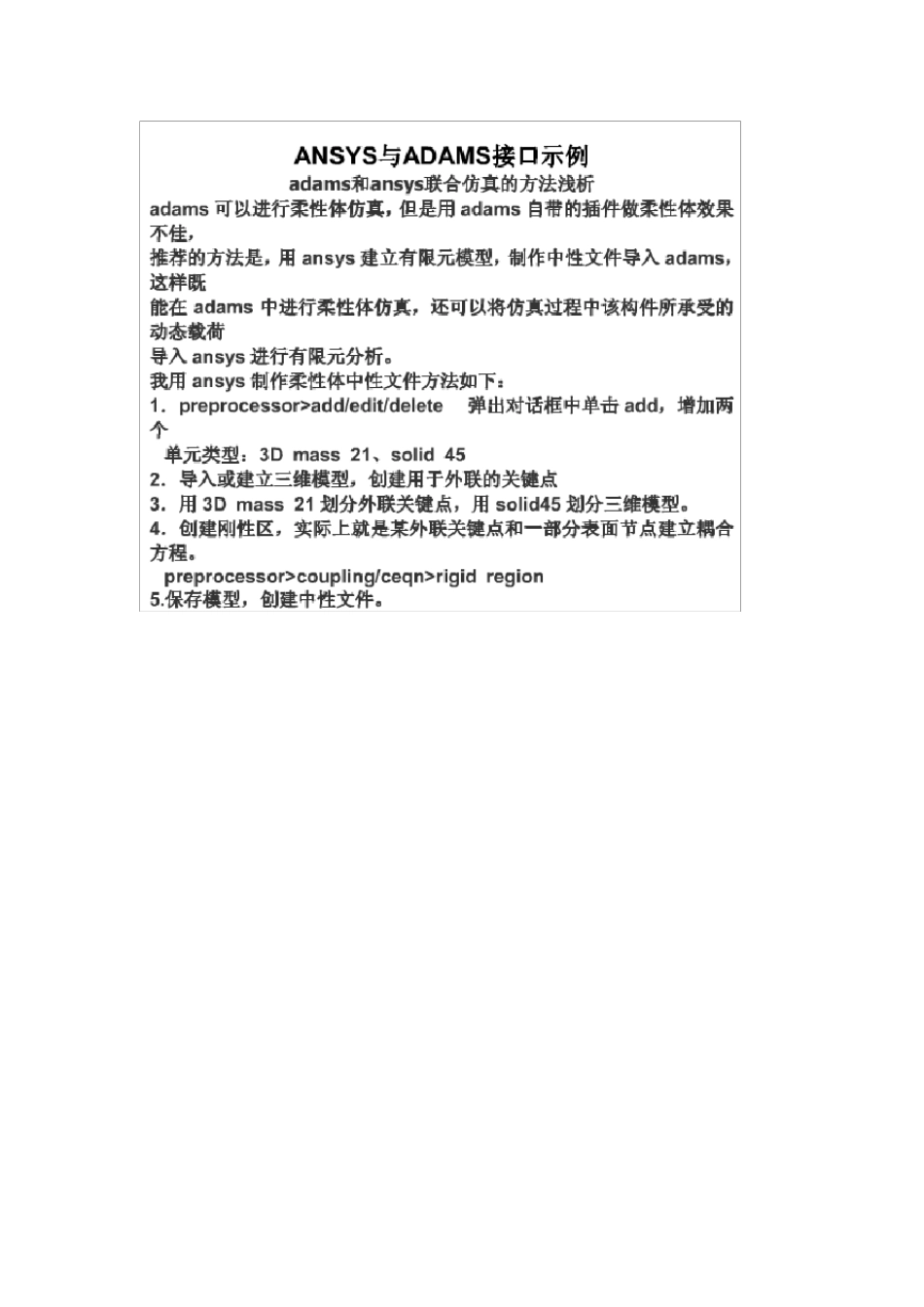

ANSYS 与ADAMS 接口 ANSYS 软件是当今最著名的有限元分析程序,其强大的分析功能已为全球工业界所广泛接受， 成为拥有最大用户群的CAE 软件供应商。其特点如：多场及多场耦合分析、多物理场优化、统 一数据库及并行计算等等都代表着 CAE 软件的发展潮流。 ADAMS 软件是目前最具权威的机械系统动力学仿真软件，通过在计算机上创建虚拟样机来模拟 复杂机械系统的整个运动过程，从而达到改进设计质量、节约成本、节省时间的目的。 通过 ANSYS 软件与ADAMS 软件之间的双向接口，可以很方便的考虑柔性体部件对机械系统运动 的影响，并得到基于精确动力学仿真结果的应力应变分析结果，提高分析精度。 接口背景 ADAMS/Flex 软件允许在 ADAMS 模型中根据模态频率数据创建柔性体部件，柔性体部件可能会对 机械系统的运动产生重大的影响，在 ADAMS 模型中考虑柔性体部件的影响会极大地提高仿真精 度,而 ANSYS 程序则提供了一种方便的创建柔性体部件的方法. ANSYS 程序在生成柔性体部件的有限元模型之后,利用 adams.mac 宏命令可以很方便地输出 ADA MS 软件所需要的模态中性文件 jobname.mnf, 此文件包含了ADAMS 中柔性体的所有信息, 在 ADAMS 软件中直接读入此文件即可看到柔性体部 件的模型. 指定好柔性体与其它部件的连结方式,并给系统施加必要的外载后即可进行系统的动力学仿真 . 何时使用 ANSYS-ADAMS 接口 在机械系统中,柔性体将会对整个系统的运动产生重要影响,在进行运动学分析时如果不考虑 柔性体的影响将会造成很大的误差,同样整个系统的运动情况也反过来决定了每个构件的受力 状况和运动状态,从而决定了构件内部的应力应变分布.因此如果要精确地模拟整个系统的运 动,考虑柔性体部件对系统运动的影响,或者想基于精确的动力学仿真结果, 对运动系统中的柔性体进行应力应变分析则需要用到 ANSYS 与 ADAMS 两个软件. 分析步骤 利用 ANSYS 与 ADAMS 接口,对运动系统中的柔性体部件进行应力应变分析的完整步骤如下： 在 ANSYS 软件中建立柔性体部件的有限元模型并利用 adams.mac 宏文件生成ADAMS 软件所需要的 柔性体模态中性文件(jobname.mnf)； 在 ADAMS 软件中建立好刚性体的模型,读入模态中性文件,指定好部件之间的连结方式,施加必 要的载荷进行系统动力学仿真,在分析完成后输出 ANSYS 所需要的载荷文件(.lod 文件),此文件 记录了运动过程中柔性体的运动状态和受到的载...
