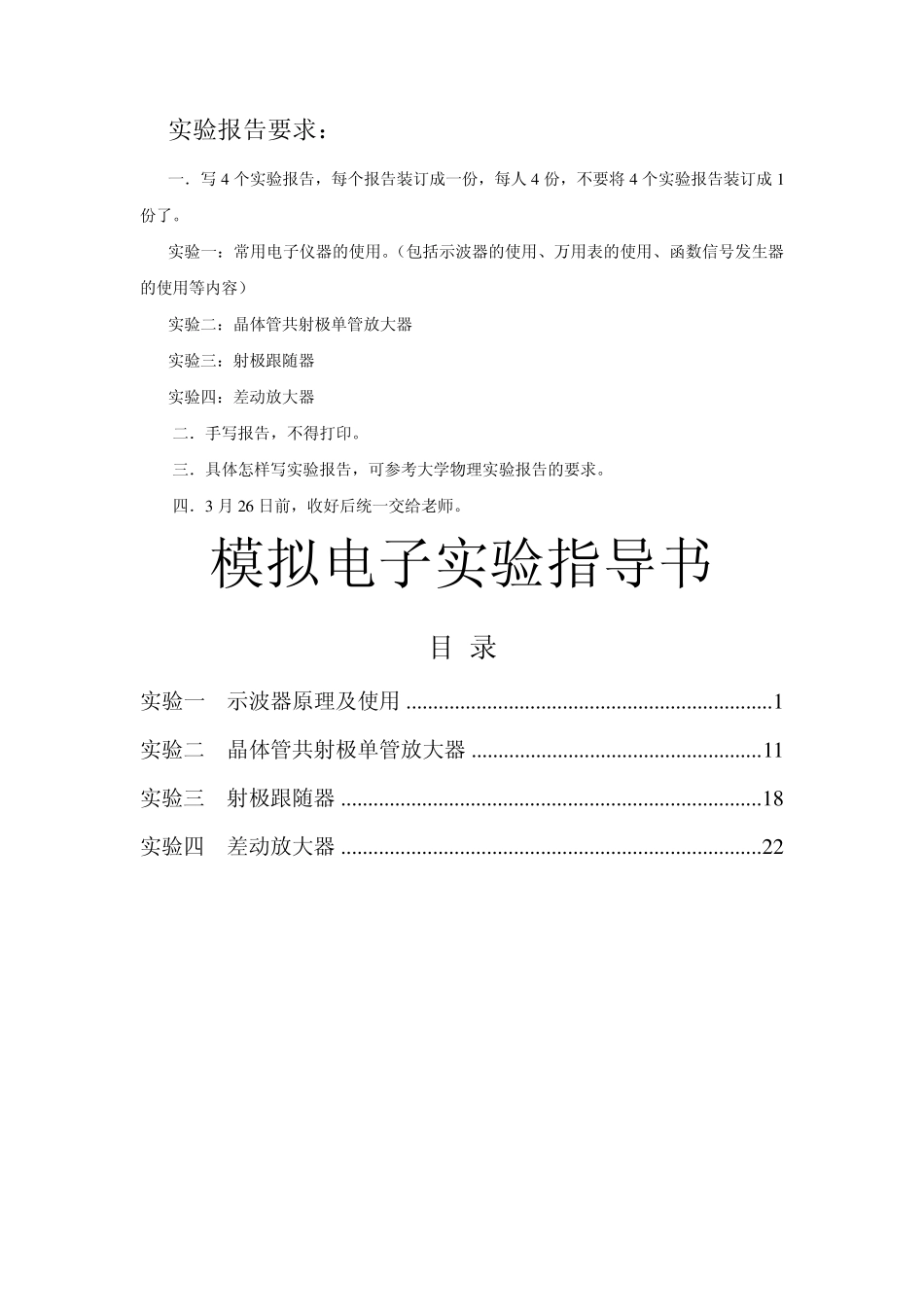

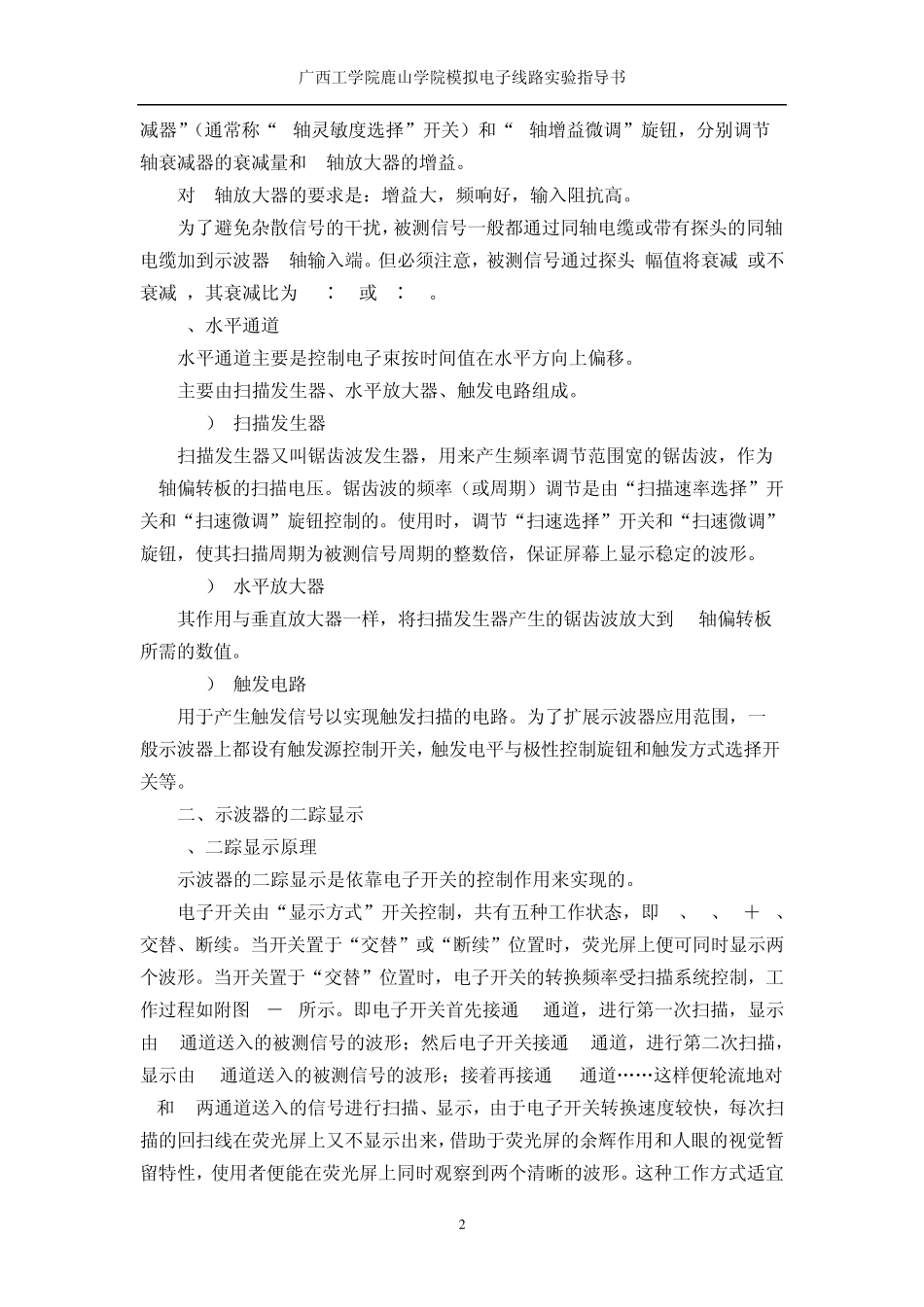

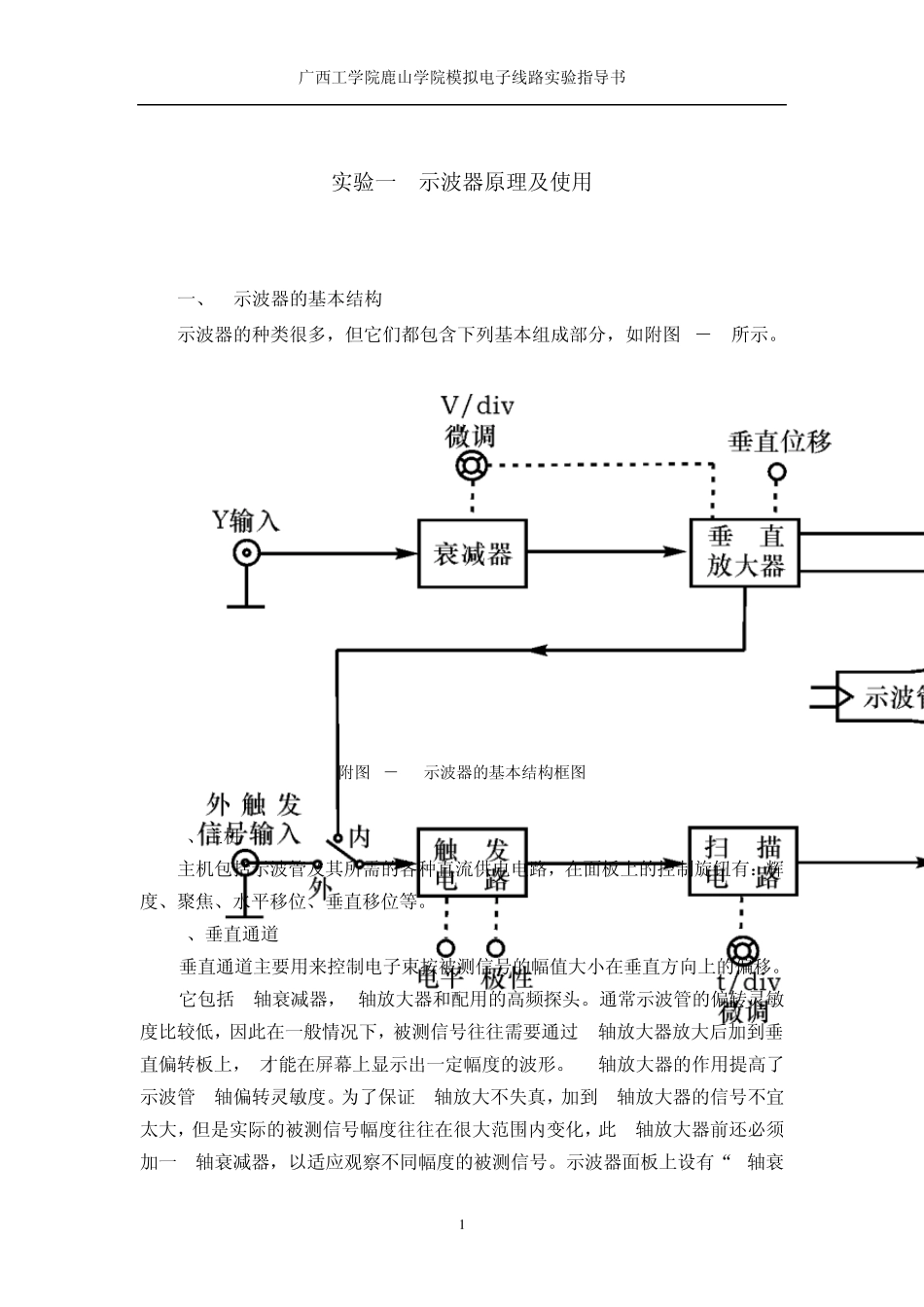

实验报告要求: 一.写4 个实验报告,每个报告装订成一份,每人4 份,不要将4 个实验报告装订成1份了。 实验一:常用电子仪器的使用。(包括示波器的使用、万用表的使用、函数信号发生器的使用等内容) 实验二:晶体管共射极单管放大器 实验三:射极跟随器 实验四:差动放大器 二.手写报告,不得打印。 三.具体怎样写实验报告,可参考大学物理实验报告的要求。 四.3 月 2 6 日前,收好后统一交给老师。 模拟电子实验指导书 目 录 实验一 示波器原理及使用 .................................................................... 1 实验二 晶体管共射极单管放大器 ...................................................... 1 1 实验三 射极跟随器 .............................................................................. 1 8 实验四 差动放大器 .............................................................................. 2 2 广西工学院鹿山学院模拟电子线路实验指导书 1 实验一 示波器原理及使用 一、 示波器的基本结构 示波器的种类很多,但它们都包含下列基本组成部分,如附图 1-1 所示。 附图 1-1 示波器的基本结构框图 1、主机 主机包括示波管及其所需的各种直流供电电路,在面板上的控制旋钮有:辉度、聚焦、水平移位、垂直移位等。 2、垂直通道 垂直通道主要用来控制电子束按被测信号的幅值大小在垂直方向上的偏移。 它包括 Y轴衰减器,Y轴放大器和配用的高频探头。通常示波管的偏转灵敏度比较低,因此在一般情况下,被测信号往往需要通过 Y轴放大器放大后加到垂直偏转板上, 才能在屏幕上显示出一定幅度的波形。 Y轴放大器的作用提高了示波管 Y轴偏转灵敏度。为了保证Y轴放大不失真,加到Y轴放大器的信号不宜太大,但是实际的被测信号幅度往往在很大范围内变化,此 Y轴放大器前还必须加一 Y轴衰减器,以适应观察不同幅度的被测信号。示波器面板上设有“Y轴衰广西工学院鹿山学院模拟电子线路实验指导书 2 减器”(通常称“Y轴灵敏度选择”开关)和“Y轴增益微调”旋钮,分别调节 Y 轴衰减器的衰减量和 Y轴放大器的增益。 对 Y轴放大器的要求是:增益大,频响好,输入阻抗高。 为了避免杂散信号的干扰,被测信号一般都通过同轴电缆或带有探头的同轴电缆加到示波器Y轴输入端。但必须注意,被测信号通过探头 幅值将衰减(或不衰减),其衰减比为...
