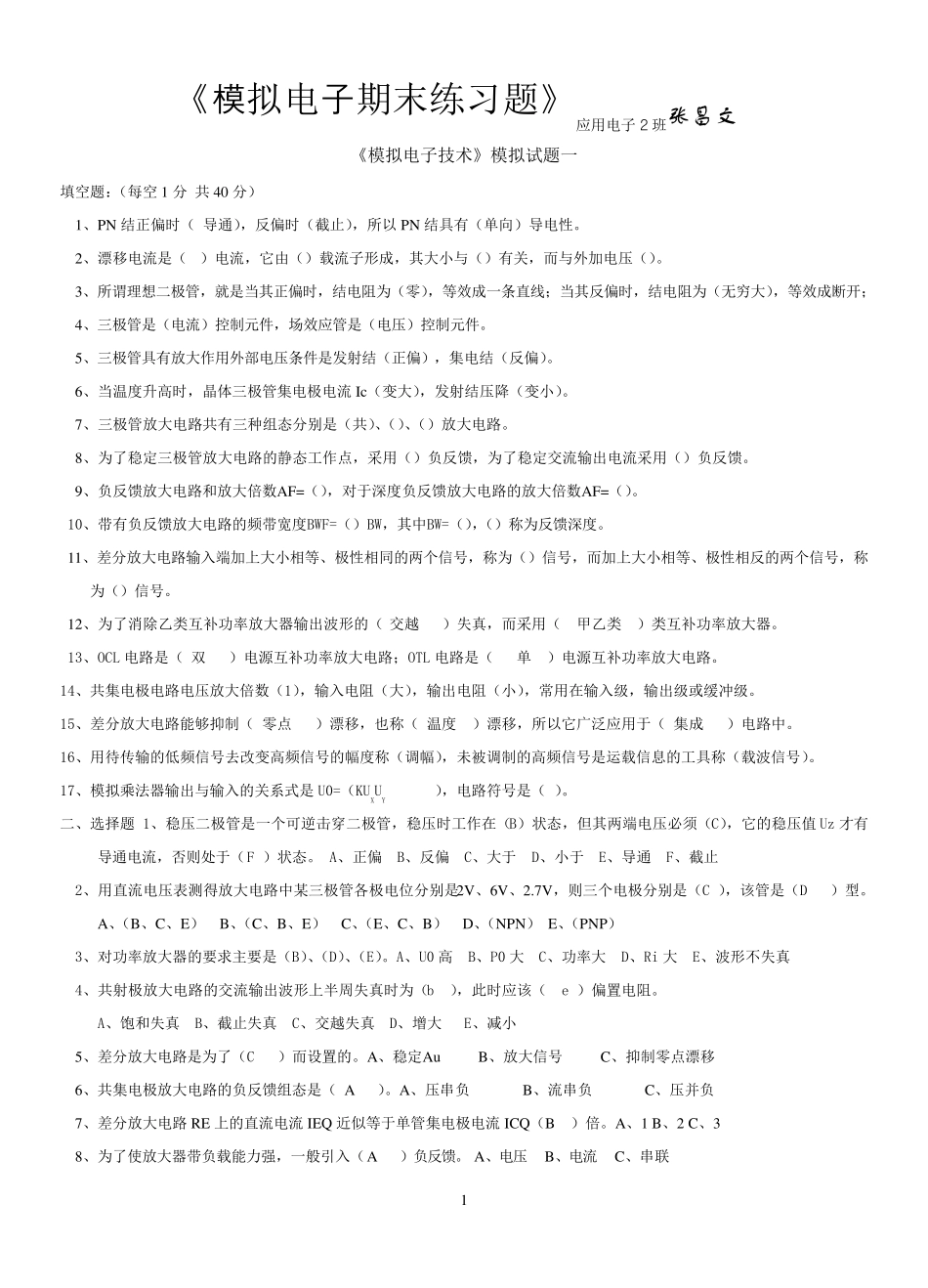

1 《模 拟电子 期末练习题》应用电子2 班张昌文 《模拟电子技术》模拟试题一 填空题：（每空1 分 共40 分） 1、PN 结正偏时（ 导通），反偏时（截止），所以 PN 结具有（单向）导电性。 2、漂移电流是（ ）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。 3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流 Ic（变大），发射结压降（变小）。 7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。 9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（ 交越 ）失真，而采用（ 甲乙类 ）类互补功率放大器。 13、OCL 电路是（ 双 ）电源互补功率放大电路；OTL 电路是（ 单 ）电源互补功率放大电路。 14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在 输入级 ，输出级 或 缓 冲 级 。 15、差分放大电路能 够 抑 制（ 零点 ）漂移，也 称（ 温度 ）漂移，所以它广 泛 应用于（ 集成 ）电路中。 16、用待 传 输的低 频信号去 改 变高频信号的幅 度称（调 幅 ），未 被 调 制的高频信号是运 载信息 的工具称（载波信号）。 17、模拟乘 法 器输出与输入的关系 式 是 U0=（KUXUY ），电路符 号是（ ）。 二、选 择 题 1、稳压二极管是一个可 逆 击 穿 二极管，稳压时工作在 （B）状 态，但 其两端电压必 须 （C），它的稳压值 Uz 才 有导通电流，否 则 处 于（F ）状 态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表 测 得 放大电路中某 三极管各 极电位 分别是2V、6V、2.7V，则 三个电极分别是（C ），该 管是...
