模拟电子技术标准实验报告

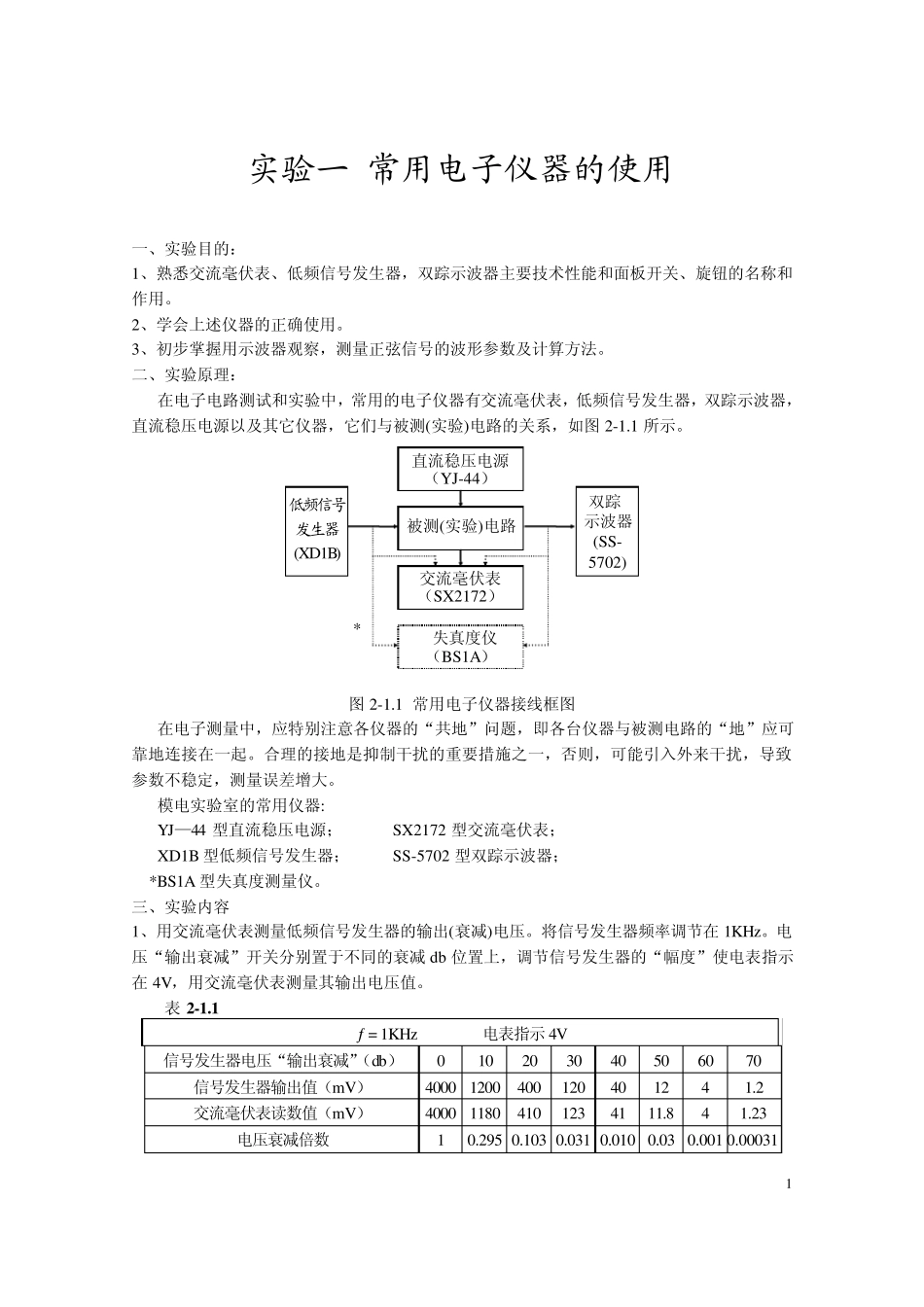

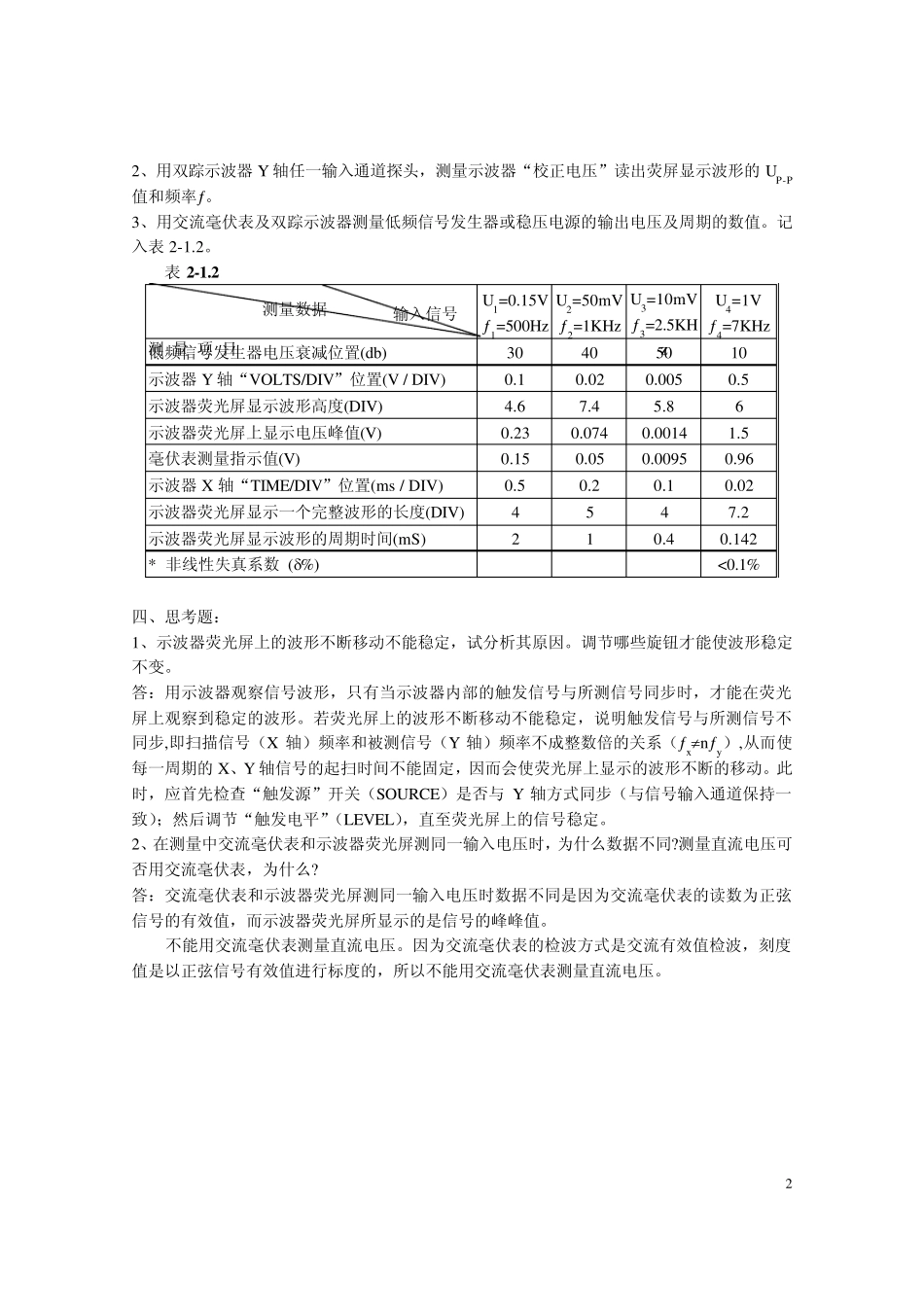

1 实验一 常用电子仪器的使用 一、实验目的： 1、熟悉交流毫伏表、低频信号发生器，双踪示波器主要技术性能和面板开关、旋钮的名称和作用。 2、学会上述仪器的正确使用。 3、初步掌握用示波器观察，测量正弦信号的波形参数及计算方法。 二、实验原理： 在电子电路测试和实验中，常用的电子仪器有交流毫伏表，低频信号发生器，双踪示波器，直流稳压电源以及其它仪器，它们与被测(实验)电路的关系，如图 2-1.1 所示。 * 图 2-1.1 常用电子仪器接线框图 在电子测量中，应特别注意各仪器的“共地”问题，即各台仪器与被测电路的“地”应可靠地连接在一起。合理的接地是抑制干扰的重要措施之一，否则，可能引入外来干扰，导致参数不稳定，测量误差增大。 模电实验室的常用仪器: YJ—44 型直流稳压电源； SX2172 型交流毫伏表； XD1B 型低频信号发生器； SS-5702 型双踪示波器； *BS1A 型失真度测量仪。 三、实验内容 1、用交流毫伏表测量低频信号发生器的输出(衰减)电压。将信号发生器频率调节在 1KHz。电压“输出衰减”开关分别置于不同的衰减 db 位置上，调节信号发生器的“幅度”使电表指示在 4V，用交流毫伏表测量其输出电压值。 表 2 -1 .1  = 1KHz 电表指示 4V 信号发生器电压“输出衰减”（db） 0 10 20 30 40 50 60 70 信号发生器输出值（mV） 4000 1200 400 120 40 12 4 1.2 交流毫伏表读数值（mV） 4000 1180 410 123 41 11.8 4 1.23 电压衰减倍数 1 0.295 0.103 0.031 0.010 0.03 0.001 0.00031 直流稳压电源 （YJ-44） 被测(实验)电路 交流毫伏表 （SX2172） 失真度仪 （BS1A） 低频信号 发生器 (XD1B) 双踪 示波器 (SS- 5702) 2 2、用双踪示波器Y 轴任一输入通道探头，测量示波器“校正电压”读出荧屏显示波形的 UP-P值和频率。 3、用交流毫伏表及双踪示波器测量低频信号发生器或稳压电源的输出电压及周期的数值。记入表 2-1.2。 表 2 -1 .2 测量数据 输入信号 测 量 项 目 U1=0.15V 1=500Hz U2=50mV 2=1KHz U3=10mV 3=2.5KHz U4=1V 4=7KHz 低频信号发生器电压衰减位置(db) 30 40 50 10 示波器Y 轴“VOLTS/DIV”位置(V / DIV) 0.1 0.02 0.005 0.5 示波器荧光屏显示波形高度(DIV) 4.6 7.4 5.8 6 示波器荧光屏上显示电压峰值(V) 0.23 0.074 0.0014 1.5 毫伏表测量指示值(V) 0.15...
