模拟电子技术考试试题

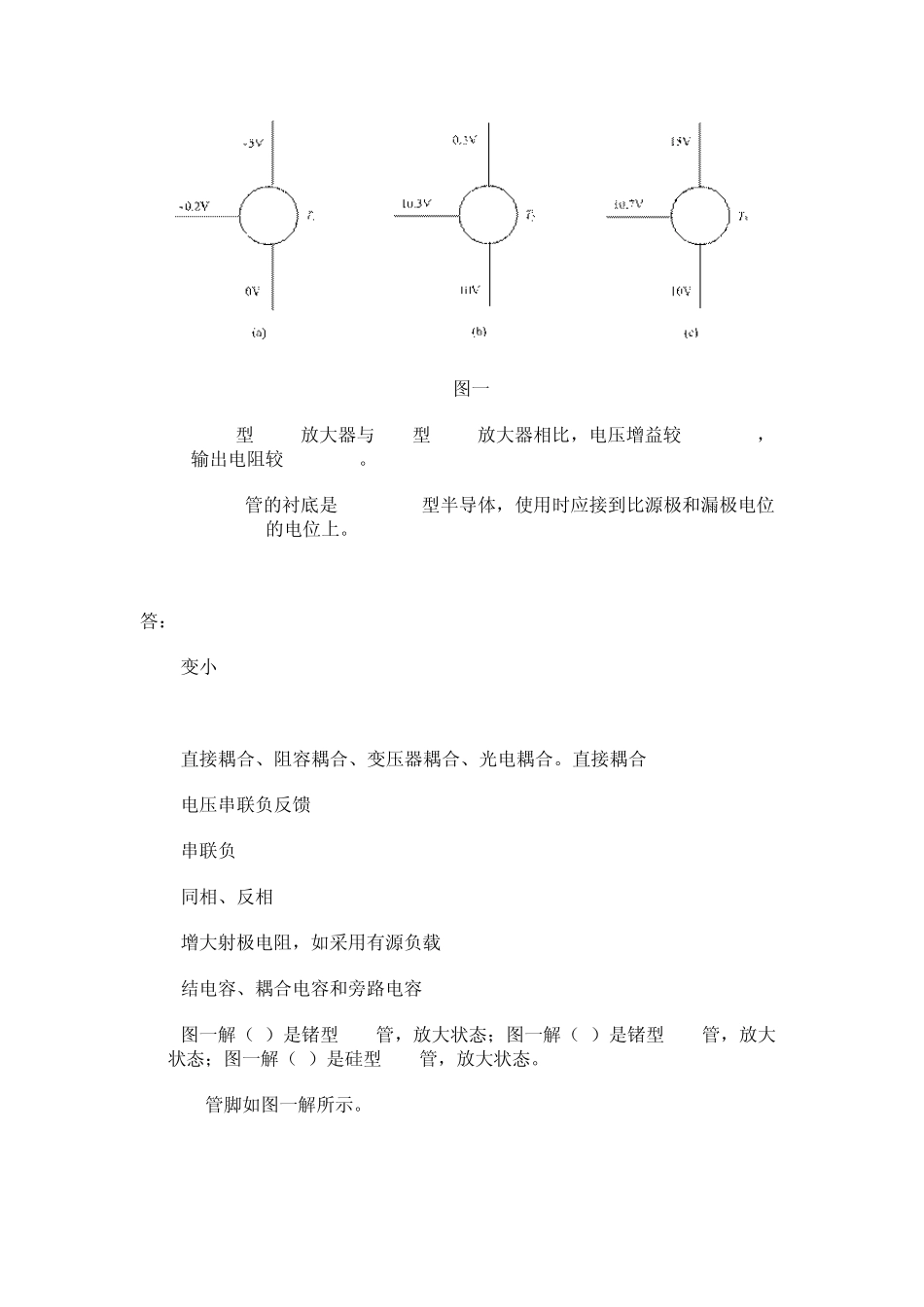

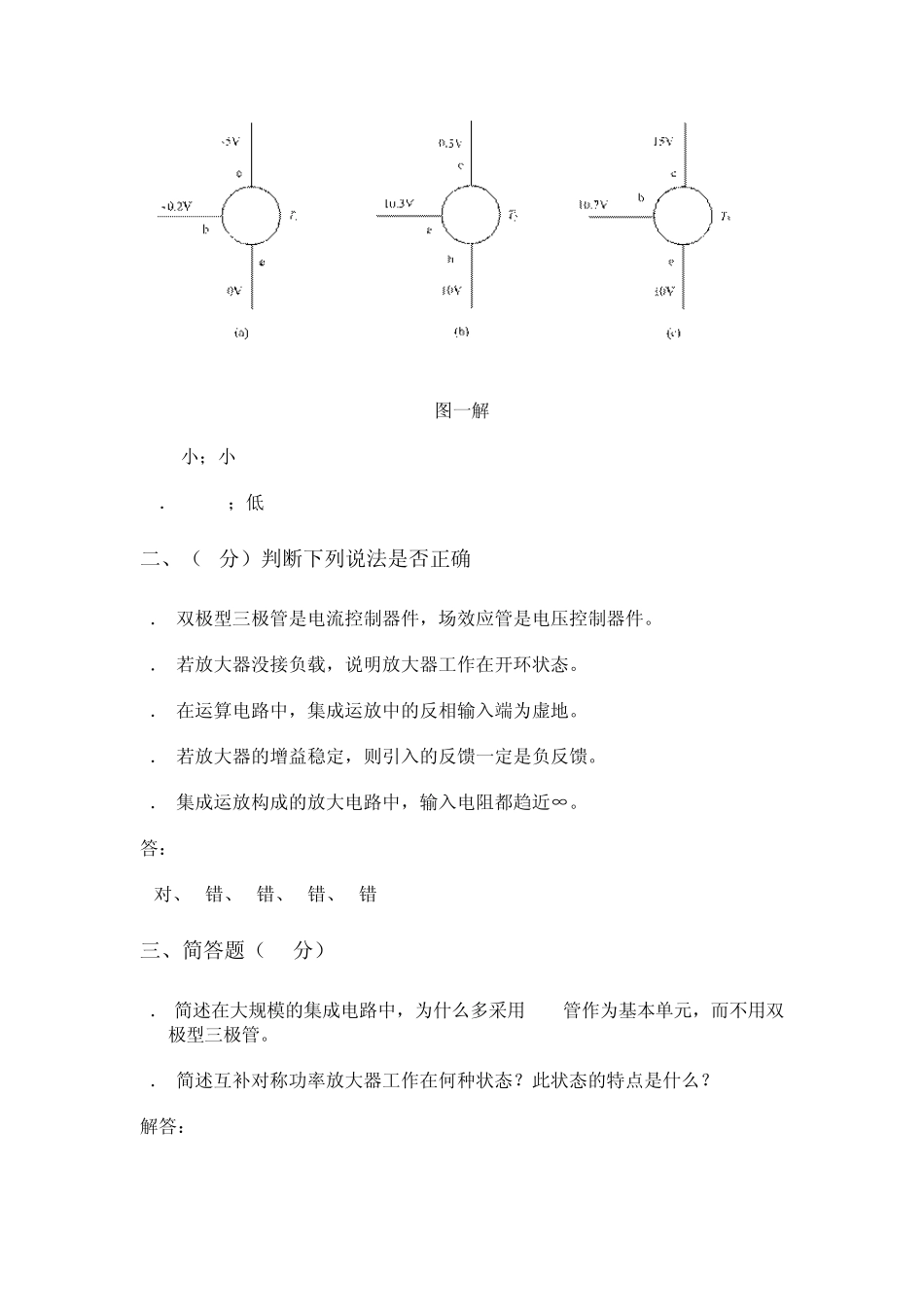

北京交通大学考试试题及参考答案 课程名称：模拟电子技术 2006-2007学年第二学 出题教师：集体 班 级： 学生姓名_________ 学号_________ 题号 一 二 三 四 五 六 七 八 总分 得分 阅卷人 一、填空（20分） 1. 环境温度变低低，放大电路中晶体管的共射电流放大倍数变__________。 2. 当设计要求输出功率为 20W的乙类推挽功放时，应选取 PCM至少为__________W的功率管。 3. 在构成多级放大电路时，每级放大器之间的级间耦合方式主要有_______、_______、_______。如果要传送变化缓慢的信号，应采取_______耦合方式。 4. 在负反馈放大电路中，要达到提高输入电阻、改善负载能力的目的，应该给放大器接入_______反馈。 5. 在放大电路中，为了减小从信号源索取的电流，应引用_______反馈。 6. _______比例运算电路的输入电阻大，而_______比例运算电路的输入电阻小。 7. 对于差分放大电路，主要功能是放大差模信号、抑制共模信号，单端输出时要提高共模抑制比，应该______________。 8. 放大电路中对不同频率的信号的响应是不同的，影响放大器高频频率响应的主要原因是______________；影响放大器低频频率响应的主要原因是______________。 9. 测得放大电路中三只晶体三极管三个电极的直流电位如图一所示。试分别判断它们的管型、管脚、所用材料及工作状态。图一（a）为______________、图一（b）为______________、图一（c）为______________。 图一 10. E/E型NMOS放大器与E/D型NMOS放大器相比，电压增益较________，输出电阻较________。 11. NMOS管的衬底是_________型半导体，使用时应接到比源极和漏极电位________的电位上。 答： 1. 变小 2. 4W 3. 直接耦合、阻容耦合、变压器耦合、光电耦合。直接耦合 4. 电压串联负反馈 5. 串联负 6. 同相、反相 7. 增大射极电阻，如采用有源负载 8. 结电容、耦合电容和旁路电容 9. 图一解（a）是锗型PNP管，放大状态；图一解（b）是锗型PNP管，放大状态；图一解（c）是硅型NPN管，放大状态。 管脚如图一解所示。 图一解 1. 小；小 11． P；低 二、（5分）判断下列说法是否正确 1． 双极型三极管是电流控制器件，场效应管是电压控制器件。( ) 2． 若放大器没接负载，说明放大器工作在开环状态。( ) 3． 在运算电路中，集成运放中的反相输入端为虚地。( ) 4． 若放大器的增益稳定，则引入的反馈一定是负反馈。( ) 5． 集...
