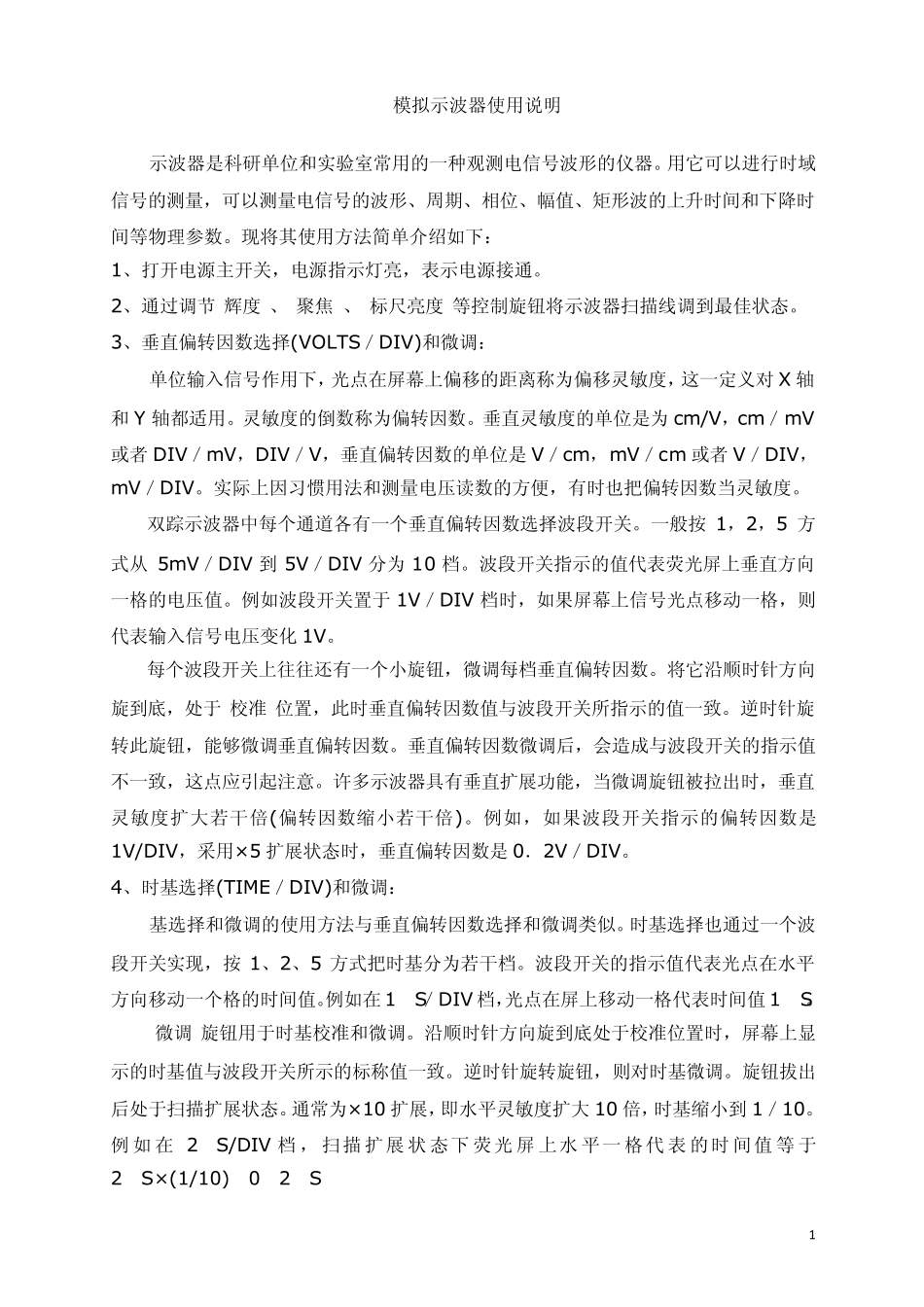

1 模拟示波器使用说明 示波器是科研单位和实验室常用的一种观测电信号波形的仪器。用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。现将其使用方法简单介绍如下： 1、打开电源主开关，电源指示灯亮，表示电源接通。 2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。 3、垂直偏转因数选择(VOLTS／DIV)和微调： 单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对 X 轴和Y 轴都适用。灵敏度的倒数称为偏转因数。垂直灵敏度的单位是为 cm/V，cm／mV或者 DIV／mV，DIV／V，垂直偏转因数的单位是V／cm，mV／cm 或者 V／DIV，mV／DIV。实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。 双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。一般按 1，2，5 方式从 5mV／DIV 到 5V／DIV 分为 10 档。波段开关指示的值代表荧光屏上垂直方向一格的电压值。例如波段开关置于 1V／DIV 档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化 1V。 每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。逆时针旋转此旋钮，能够微调垂直偏转因数。垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。例如，如果波段开关指示的偏转因数是1V/DIV，采用×5 扩展状态时，垂直偏转因数是0．2V／DIV。 4、时基选择(TIME／DIV)和微调： 基选择和微调的使用方法与垂直偏转因数选择和微调类似。时基选择也通过一个波段开关实现，按 1、2、5 方式把时基分为若干档。波段开关的指示值代表光点在水平方向移动一个格的时间值。例如在 1μS／DIV 档，光点在屏上移动一格代表时间值 1μS。 “微调”旋钮用于时基校准和微调。沿顺时针方向旋到底处于校准位置时，屏幕上显示的时基值与波段开关所示的标称值一致。逆时针旋转旋钮，则对时基微调。旋钮拔出后处于扫描扩展状态。通常为×10 扩展，即水平灵敏度扩大 10 倍，时基缩小到 1／10。例 如 在 2μS/DIV 档 ，扫描 扩展 状 态下 荧光 屏 上水 平一格代 表 的时间值 等 于 2μS×(1/10)=0.2μS 2 5、...
