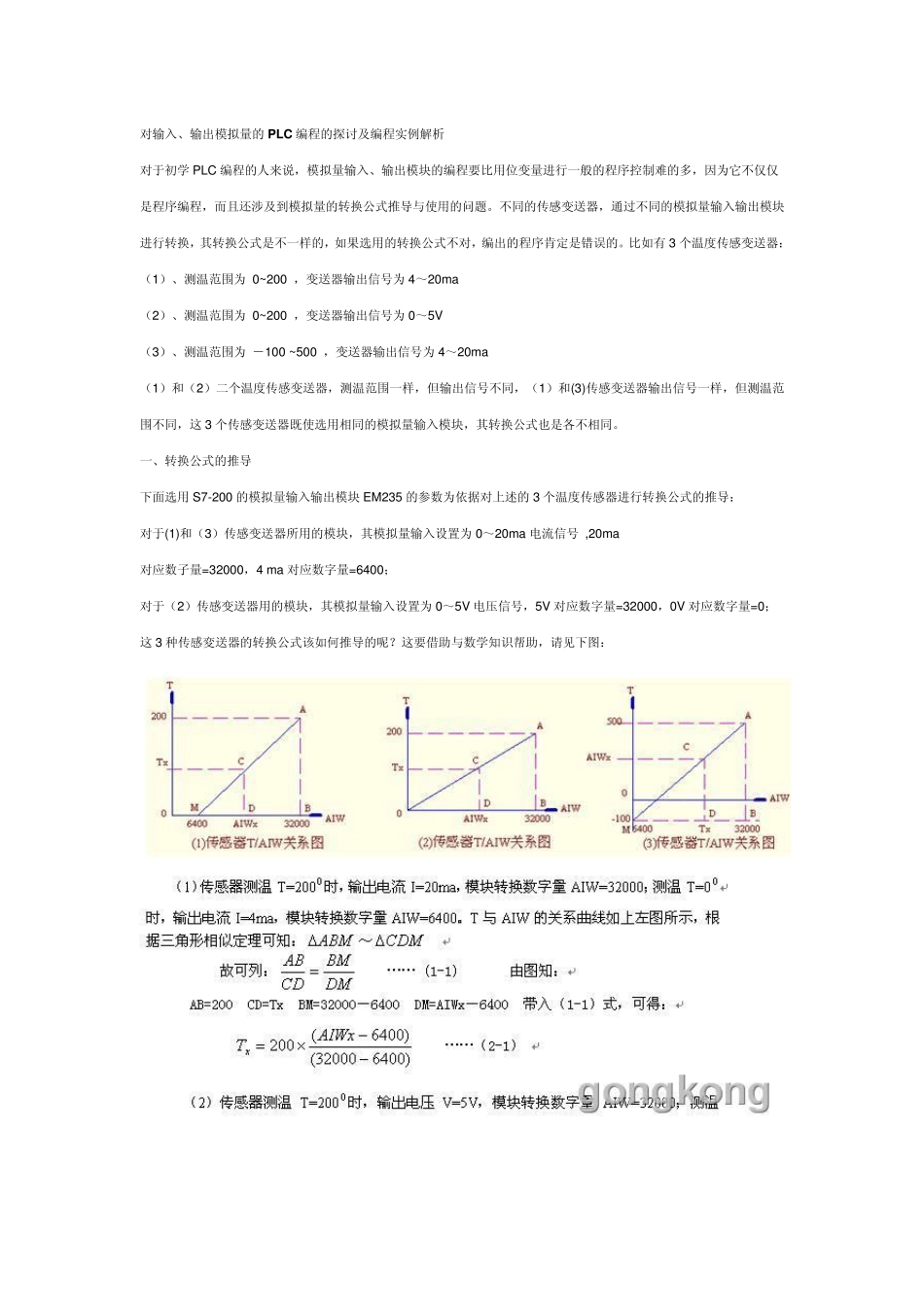

模拟量PLC编程_第1页
1/14

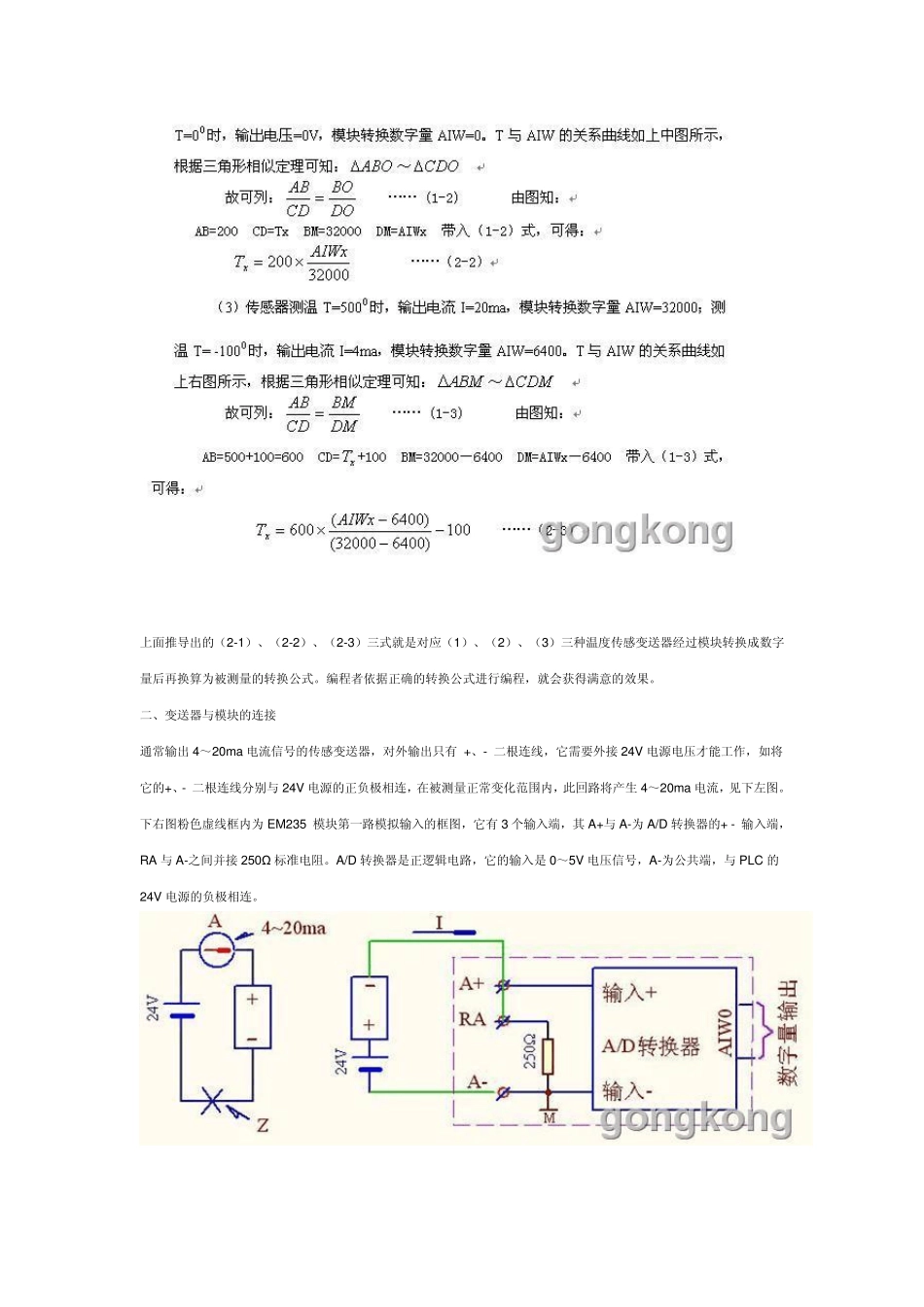

模拟量PLC编程_第2页
2/14

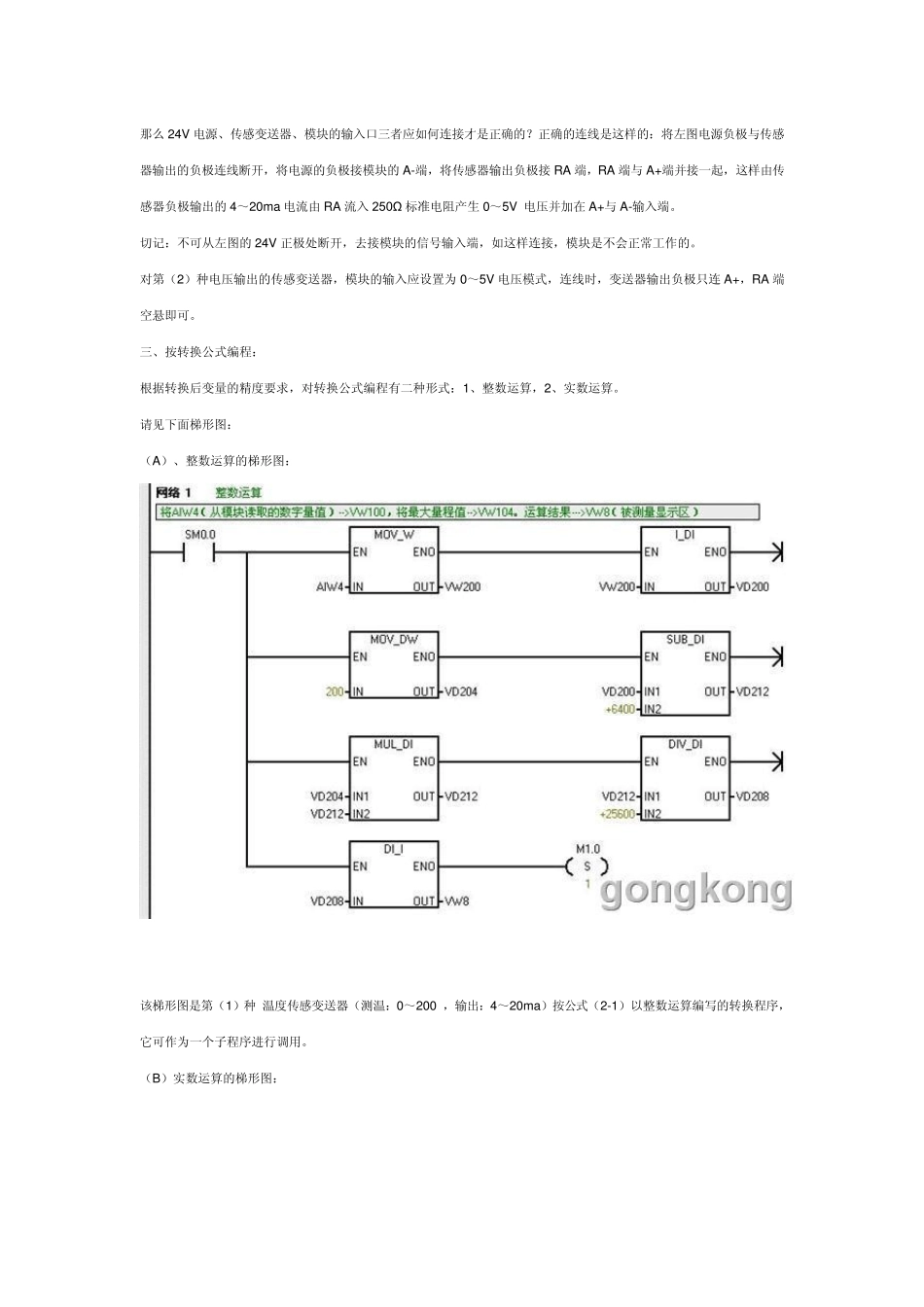

模拟量PLC编程_第3页
3/14
对输入、输出模拟量的 PLC 编程的探讨及编程实例解析 对于初学 PLC 编程的人来说,模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多,因为它不仅仅是程序编程,而且还涉及到模拟量的转换公式推导与使用的问题。不同的传感变送器,通过不同的模拟量输入输出模块进行转换,其转换公式是不一样的,如果选用的转换公式不对,编出的程序肯定是错误的。比如有 3 个温度传感变送器: (1)、测温范围为 0~200 ,变送器输出信号为 4~20ma (2)、测温范围为 0~200 ,变送器输出信号为 0~5V (3)、测温范围为 -100 ~500 ,变送器输出信号为 4~20ma (1)和(2)二个温度传感变送器,测温范围一样,但输出信号不同,(1)和(3)传感变送器输出信号一样,但测温范围不同,这 3 个传感变送器既使选用相同的模拟量输入模块,其转换公式也是各不相同。 一、转换公式的推导 下面选用 S7-200 的模拟量输入输出模块 EM235 的参数为依据对上述的 3 个温度传感器进行转换公式的推导: 对于(1)和(3)传感变送器所用的模块,其模拟量输入设置为 0~20ma 电流信号 ,20ma 对应数子量=32000,4 ma 对应数字量=6400; 对于(2)传感变送器用的模块,其模拟量输入设置为 0~5V 电压信号,5V 对应数字量=32000,0V 对应数字量=0; 这 3 种传感変送器的转换公式该如何推导的呢?这要借助与数学知识帮助,请见下图: 上面推导出的(2-1)、(2-2)、(2-3)三式就是对应(1)、(2)、(3)三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。编程者依据正确的转换公式进行编程,就会获得满意的效果。 二、变送器与模块的连接 通常输出4~20m a 电流信号的传感变送器,对外输出只有 +、- 二根连线,它需要外接 24V 电源电压才能工作,如将它的+、- 二根连线分别与 24V 电源的正负极相连,在被测量正常变化范围内,此回路将产生 4~20m a 电流,见下左图。下右图粉色虚线框内为 EM235 模块第一路模拟输入的框图,它有 3 个输入端,其 A+与 A-为 A/D 转换器的+ - 输入端,RA 与 A-之间并接 250Ω 标准电阻。A/D 转换器是正逻辑电路,它的输入是 0~5V 电压信号,A-为公共端,与 PLC 的24V 电源的负极相连。 那么24V 电源、传感变送器、模块的输入口三者应如何连接才是正确的?正确的连线是这样的:将左图电源负极与传感器输出的负极连线断开,将电源的...
