模板受力计算书

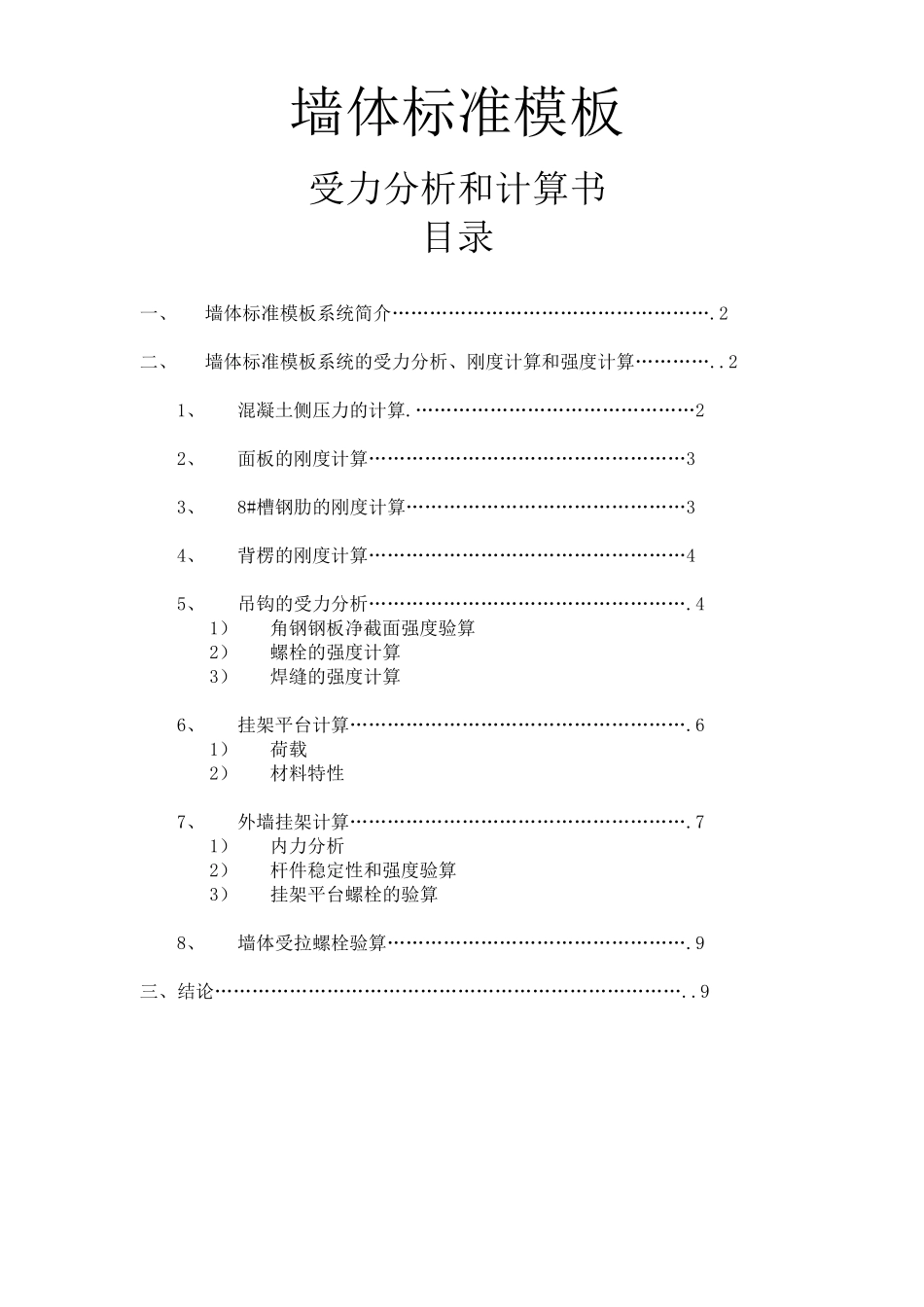

模板受力计算书_第1页
1/12

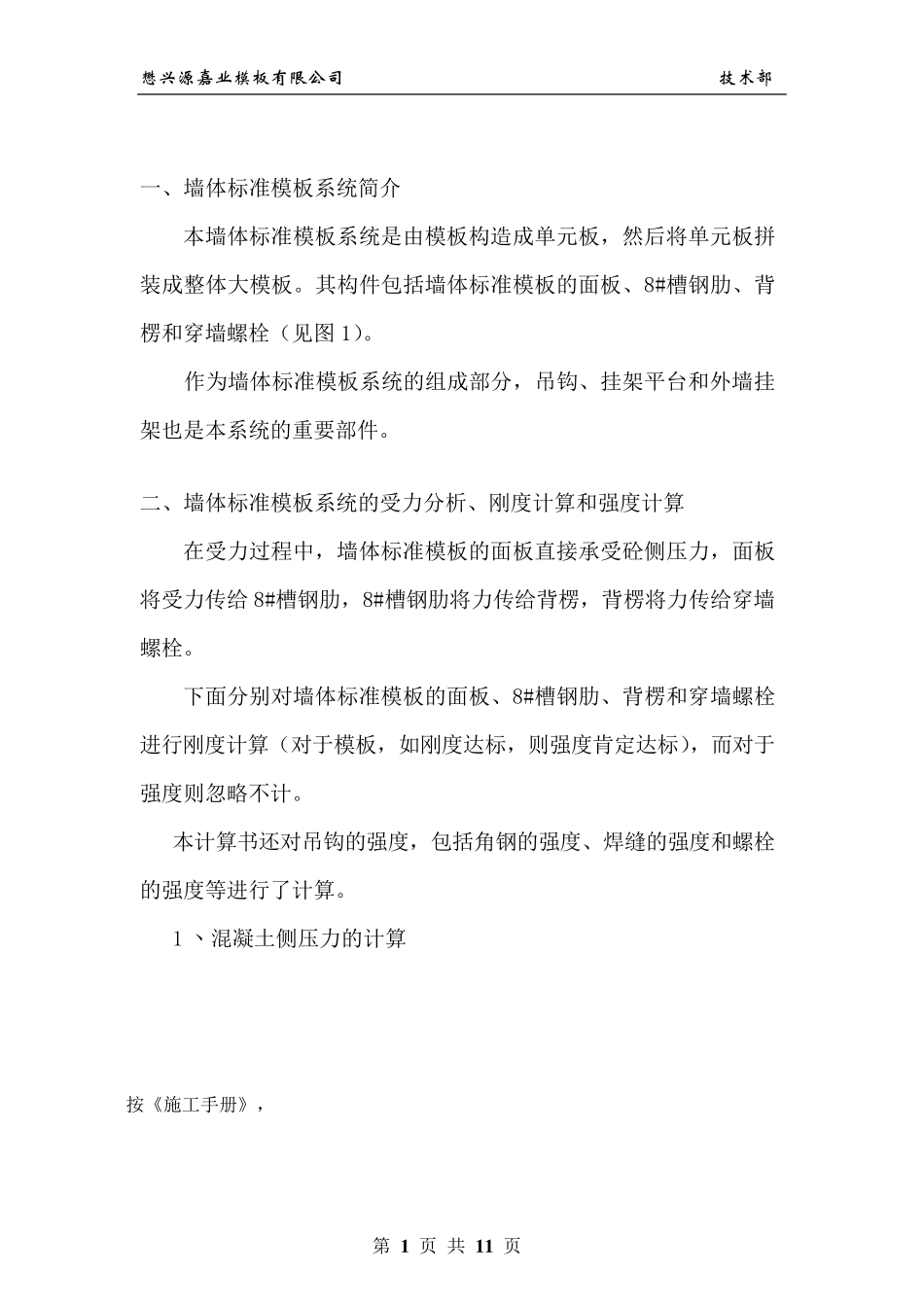

模板受力计算书_第2页
2/12
模板受力计算书_第3页
3/12
墙体标准模板 受力分析和计算书 目录 一、 墙体标准模板系统简介…………………………………………….2 二、 墙体标准模板系统的受力分析、刚度计算和强度计算…………..2 1、 混凝土侧压力的计算.………………………………………2 2、 面板的刚度计算……………………………………………3 3、 8#槽钢肋的刚度计算………………………………………3 4、 背楞的刚度计算……………………………………………4 5、 吊钩的受力分析…………………………………………….4 1) 角钢钢板净截面强度验算 2) 螺栓的强度计算 3) 焊缝的强度计算 6、 挂架平台计算……………………………………………….6 1) 荷载 2) 材料特性 7、 外墙挂架计算……………………………………………….7 1) 内力分析 2) 杆件稳定性和强度验算 3) 挂架平台螺栓的验算 8、 墙体受拉螺栓验算………………………………………….9 三、结论…………………………………………………………………..9 懋兴源嘉业模板有限公司 技术部 第 1 页 共 1 1 页 一、墙体标准模板系统简介 本墙体标准模板系统是由模板构造成单元板,然后将单元板拼装成整体大模板。其构件包括墙体标准模板的面板、8#槽钢肋、背楞和穿墙螺栓(见图 1)。 作为墙体标准模板系统的组成部分,吊钩、挂架平台和外墙挂架也是本系统的重要部件。 二、墙体标准模板系统的受力分析、刚度计算和强度计算 在受力过程中,墙体标准模板的面板直接承受砼侧压力,面板将受力传给 8#槽钢肋,8#槽钢肋将力传给背楞,背楞将力传给穿墙螺栓。 下面分别对墙体标准模板的面板、8#槽钢肋、背楞和穿墙螺栓进行刚度计算(对于模板,如刚度达标,则强度肯定达标),而对于强度则忽略不计。 本计算书还对吊钩的强度,包括角钢的强度、焊缝的强度和螺栓的强度等进行了计算。 1 丶混凝土侧压力的计算 按《施工手册》,懋兴源嘉业模板有限公司 技术部 第 2 页 共 1 1 页 30030030030030011002002001250970280盖板10#[钢8#[钢-6钢板φ32图1350新浇混凝土作用于模板的最大侧压力,按下列公式计算,并取其中的较小值: 其中 γ -- 混凝土的重力密度,取24.000kN/m3; t -- 新浇混凝土的初凝时间,可按现场实际值取,按t按200/(T+15)计算,得5.714h; T -- 混凝土的入模温度,取20.000℃; V -- 混凝土的浇筑速度,取1.500m/h; H -- 模板计算高度,取2...
