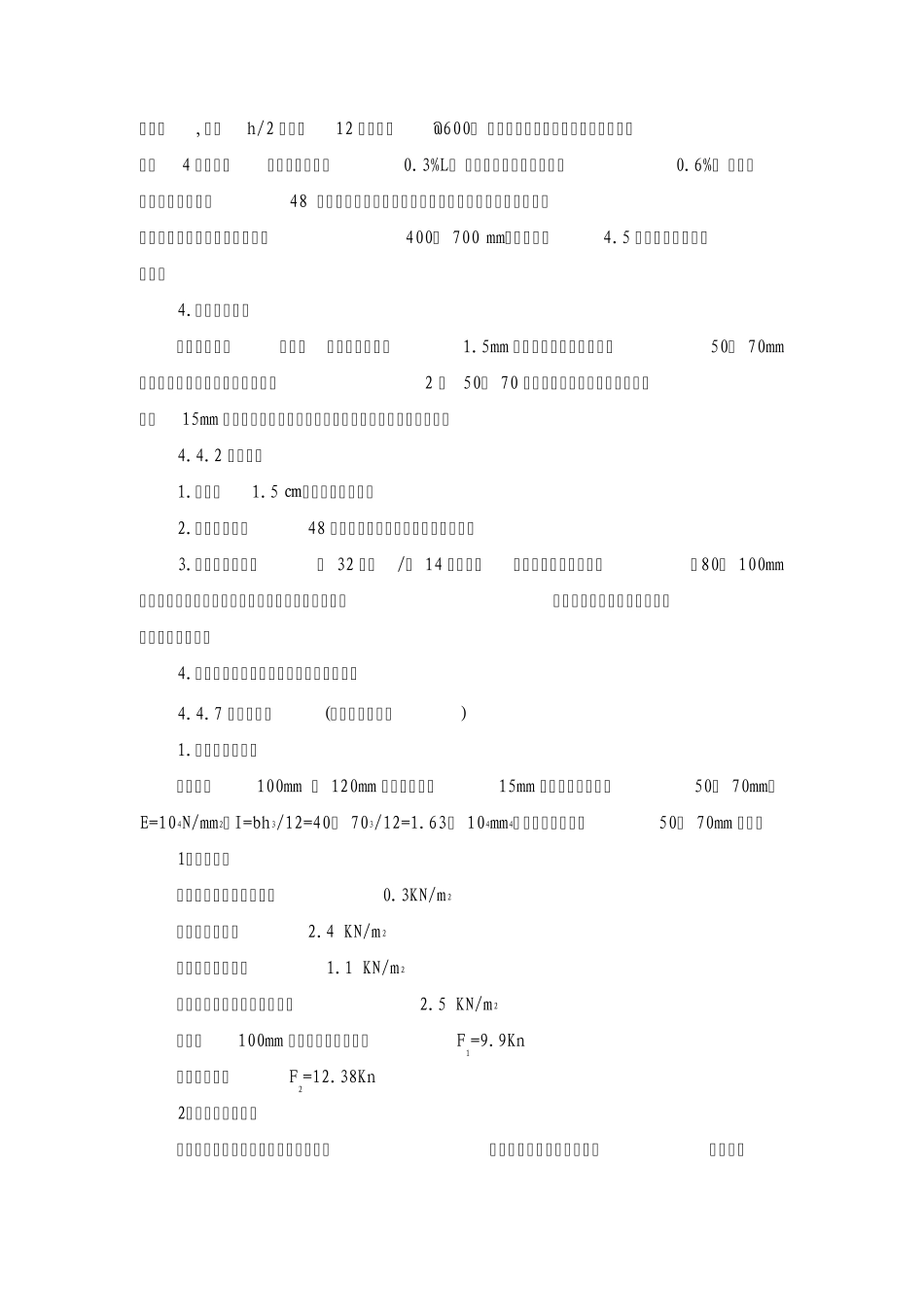

3. 现浇梁板支模方案 现浇板采用15mm 厚双面覆膜竹胶板做面板,下铺方木间距150-200mm,板支撑采用满堂红碗扣钢管架,钢管架立杆间距900mm。面板四周交接处用海绵毡条塞实,胶带封严以防漏浆。见图4-6。 图 4-6 现浇板支撑示意图 图 4-7 所有次梁及外墙简支梁、阳台挑梁配置定型钢模板,其他简支梁配置木模板。梁模面板:直梁的底模与侧模均采用15mm 厚多层板,龙骨:采用50× 70mm 单面刨光方木。梁侧模、梁底模按图纸尺寸进行现场加工,由塔吊车运至作业面组合拼装。然后加方楞并利用支撑体系将梁两侧夹紧,当梁高大于500 时,加对拉螺杆加固,在梁h/2 处加Φ12 穿墙螺栓@600。 梁底钢管支撑加固。所有跨度大于或等于4 米的梁,均需在跨中起拱0.3%L, 悬挑梁均需在悬臂端起拱0.6%。 梁板支撑固定系统采用Φ48 钢管和扣件支撑固定。现浇板模板采用满堂红钢管脚手架支撑架,梁模支撑当梁断面小于400× 700 mm,层高小于4.5 米时,可采用双排立杆。 4.楼梯支模方案 采用木模板。板底、板侧模板均采用1.5mm 双面覆膜竹胶板做面板,50× 70mm方木板楞;踏步板配置木模板,用2 根 50× 70 做踏步板背楞,横向踏步梯板宽度用15mm 多层板板按踏步设计尺寸。楼梯模板采用钢管架子支撑。 4.4.2 施工准备 1.模板:1.5 ㎝双面覆膜竹胶板。 2.钢管:采用Φ48 和铸铁扣件,作为模板的支撑体系。 3.其他支模用具:Φ 32 锥形/Φ 14 对拉螺栓(地下外墙带止水片)、80× 100mm方木、钢筋撑子、脱模剂、海绵条(单、双面胶条)、硬质塑料套管、钢丝网片、各种连接螺栓等。 4.机具:空压机、角磨机、扳手、盒尺等。 4.4.7 模板计算书(含模板支撑验算) 1.现浇板模板计算 楼板厚度100mm 、 120mm 模板板面采用15mm 层板,次龙骨采用50× 70mm,E=104N/mm2,I=bh3/12=40× 703/12=1.63× 104mm4,方木主龙骨采用50× 70mm 方木。 1)荷载计算 模板及支架自重标准值:0.3KN/m2 混凝土标准值:2.4 KN/m2 钢筋自重标准值:1.1 KN/m2 施工人员及设备荷载标准值:2.5 KN/m2 楼板按100mm 厚算,荷载标准值:F1=9.9Kn 荷载标准值:F2=12.38Kn 2)计算次龙骨间距 新浇筑的混凝土均匀作用在胶合板上,单位宽度的面板可以为梁、次龙骨作为梁支点按三跨连续考虑,梁宽取250mm。板厚按120mm 计算。 ( 1)抗弯强度验算 21181lqM  mfWM  式中: M——弯距设计值(N.mm) q1——作用在顶板...
