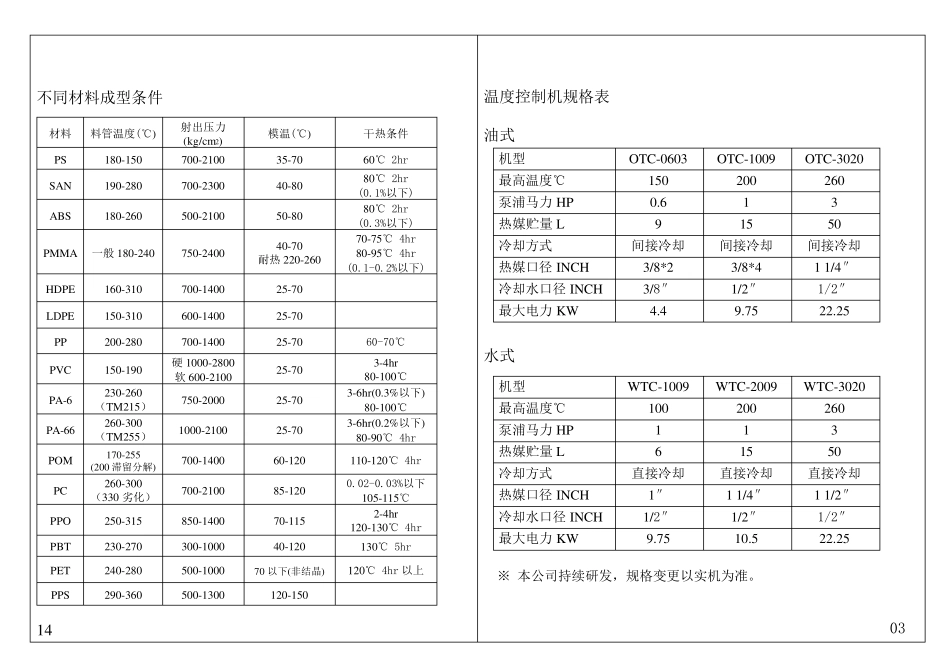

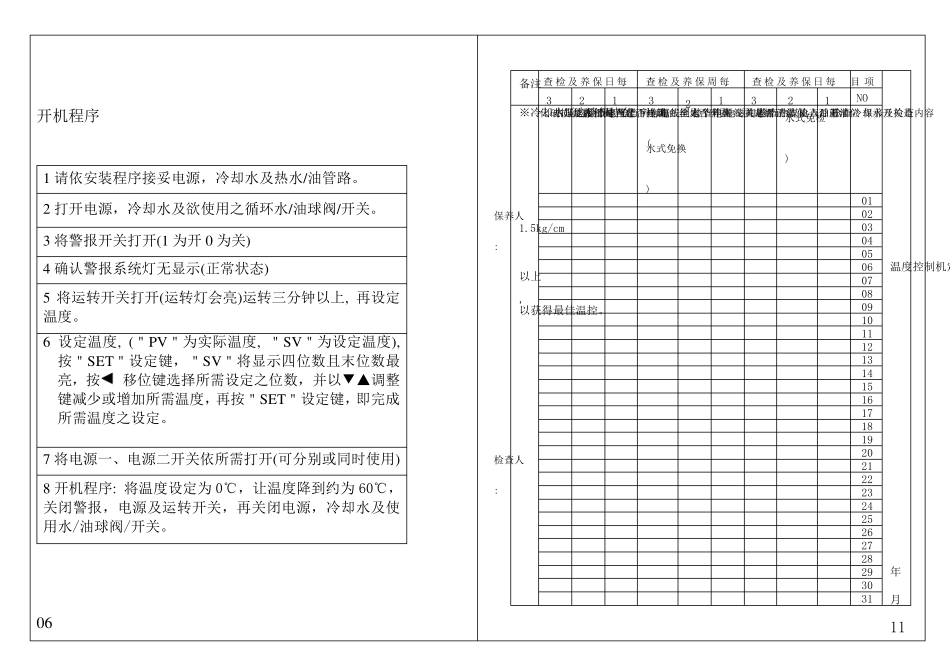

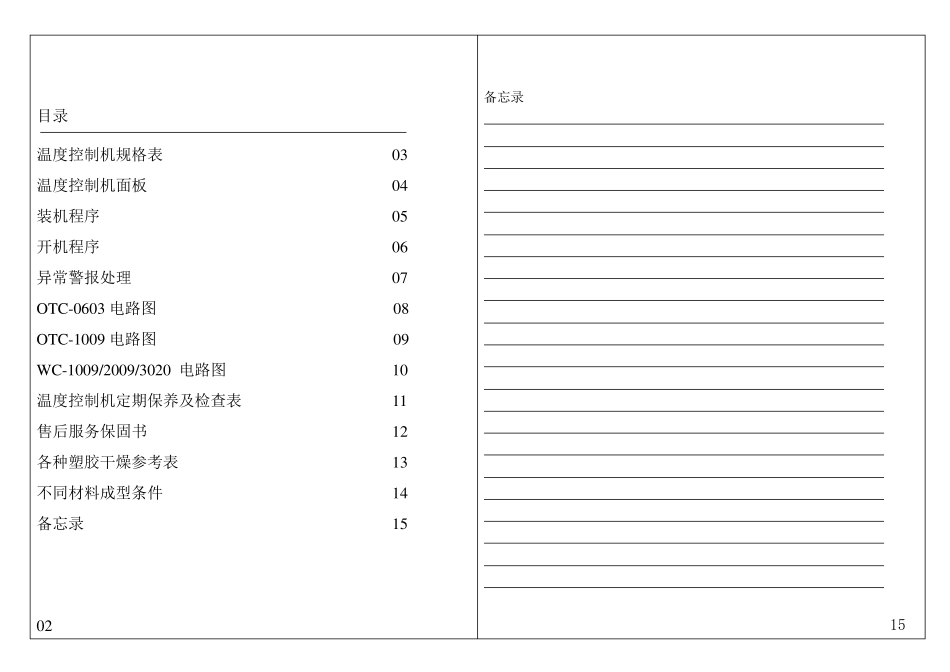

目录 温度控制机规格表 03 温度控制机面板 04 装机程序 05 开机程序 06 异常警报处理 07 OTC-0603 电路图 08 OTC-1009 电路图 09 W C-1009/2009/3020 电路图 10 温度控制机定期保养及检查表 11 售后服务保固书 12 各种塑胶干燥参考表 13 不同材料成型条件 14 备忘录 15 02 备忘录 15 开机程序 1 请依安装程序接妥电源，冷却水及热水/油管路。 2 打开电源，冷却水及欲使用之循环水/油球阀/开关。 3 将警报开关打开(1 为开0 为关) 4 确认警报系统灯无显示(正常状态) 5 将运转开关打开(运转灯会亮)运转三分钟以上, 再设定温度。 6 设定温度, (＂PV＂为实际温度, ＂SV＂为设定温度), 按＂SET＂设定键，＂SV＂将显示四位数且末位数最亮，按 移位键选择所需设定之位数，并以▼▲调整键减少或增加所需温度，再按＂SET＂设定键，即完成所需温度之设定。 7 将电源一、电源二开关依所需打开(可分别或同时使用) 8 开机程序: 将温度设定为0℃，让温度降到约为60℃，关闭警报，电源及运转开关，再关闭电源，冷却水及使用水/油球阀/开关。 06 保养人: 检查人: 备注 每日保养及检查 每周保养及检查 每日保养及检查 项目 温度控制机定期保养及检查表 年 月 3 2 1 3 2 1 3 2 1 NO ※冷却水压力请保持在1.5kg/cm以上, 以获得最佳温控。 热媒连接管是否老化破损渗漏 检查电气上下电源是否相同 检查所有电线固定螺丝是否松动 每三至六个月换 热媒油(水式免换) 检查电源线固定螺丝是否牢固 电磁阀膜片清 洁 保养 检查热媒出 入 口 开关是否正常 检查油箱 油位 (水式免检) 检查冷却水开关是否正常 保养及检查内 容 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 11 不同材料成型条件 材料 料管温度(℃) 射出压力(kg/cm2) 模温(℃) 干热条件 PS 180-150 700-2100 35-70 60℃ 2hr SAN 190-280 700-2300 40-80 80℃ 2hr (0.1%以下) ABS 180-260 500-2100 50-80 80℃ 2hr (0.3%以下) PMMA 一般180-240 750-2400 40-70 耐热220-260 70-75℃ 4hr 80-95℃ 4hr (0.1-0.2%以下) HDPE 160-310 700-1400 25-70 LDPE 150-310 600-1400 25-70 PP 200-280 700-1400 25-70 60-70℃ PVC 150-190 硬1000-2800 软600-2100 25-70 3-4hr 8...
