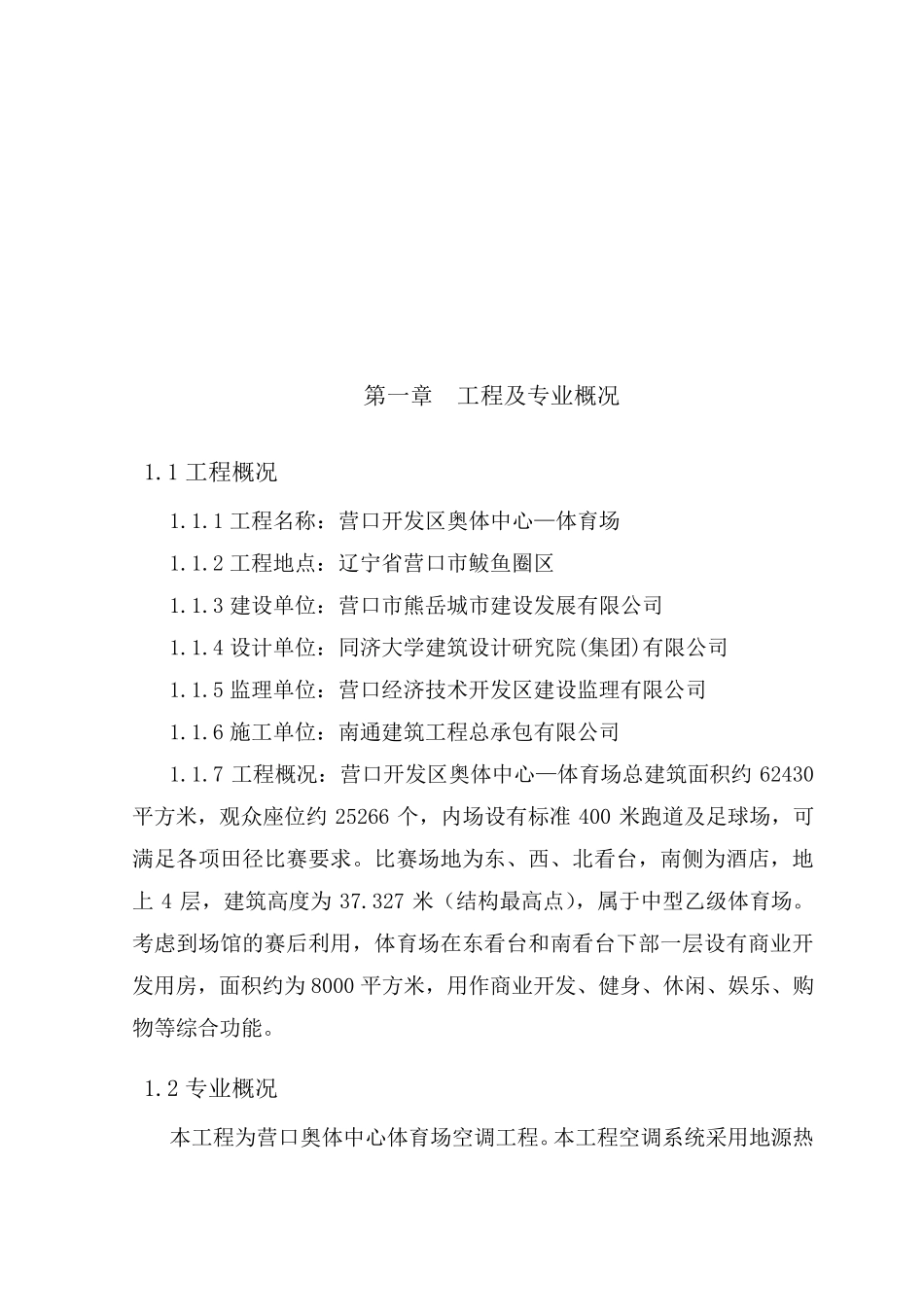

目 录 3.2 材料准备 ............................................................. 第一章 工程及专业概况 1.1 工程概况 1.1.1 工程名称:营口开发区奥体中心—体育场 1.1.2 工程地点:辽宁省营口市鲅鱼圈区 1.1.3 建设单位:营口市熊岳城市建设发展有限公司 1.1.4 设计单位:同济大学建筑设计研究院(集团)有限公司 1.1.5 监理单位:营口经济技术开发区建设监理有限公司 1.1.6 施工单位:南通建筑工程总承包有限公司 1.1.7 工程概况:营口开发区奥体中心—体育场总建筑面积约 62430平方米,观众座位约 25266 个,内场设有标准 400 米跑道及足球场,可满足各项田径比赛要求。比赛场地为东、西、北看台,南侧为酒店,地上 4 层,建筑高度为 37.327 米(结构最高点),属于中型乙级体育场。考虑到场馆的赛后利用,体育场在东看台和南看台下部一层设有商业开发用房,面积约为 8000 平方米,用作商业开发、健身、休闲、娱乐、购物等综合功能。 1.2 专业概况 本工程为营口奥体中心体育场空调工程。本工程空调系统采用地源热泵风机盘管加新风系统,新风系统、空调水系统全部采用橡塑保温。采暖系统、室外明露管道、不采暖区域的给水排水管道、吊顶内的给水管道等都采用橡塑保温。 第二章 编制依据的标准及规范 2.1《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 2.2《柔性泡沫橡塑绝热制品质量技术要求》GB/T17794-1999 2.3 《通风与空调工程施工质量验收规范》GB50243-2002 2.4 同济大学设计研究院集团设计的《奥体中心体育场》图纸; 2.5 国家、辽宁有关技术规范、图集; 第三章 施工准备 3.1 技术准备 3.1.1 开工前,施工员必须仔细审阅图纸,编制施工方案,并向班组作全面技术交底,以保证安装质量。 3.1.2 管道工必须经过技术培训,经考核合格后,取得相应上岗证,方可上岗操作。 3.2 材料准备 3.2.1 保温材料的性能、规格应符合设计要求及规范规定并具有合格证。 3.2.2 粘贴保温材料的胶水应同保温材料同一厂家生产,并具有合格证,必要时应送有关部门复 检 ,合格后方可使 用。 3.3 主 要设备、工具 专 用剖 管刀 数 把 ,锯 条 、刀 片 、钢 卷 尺 、钢 针 、靠 尺 、圆 规、卡 钳 、钢尺等。 3.4 施工作业条件 管道及设备试压、管道及设备防腐工程施工验收合格后方可施工保温层。 3.5 人员准备 3.5.1 技术负责(工长)1 人 编制预...
