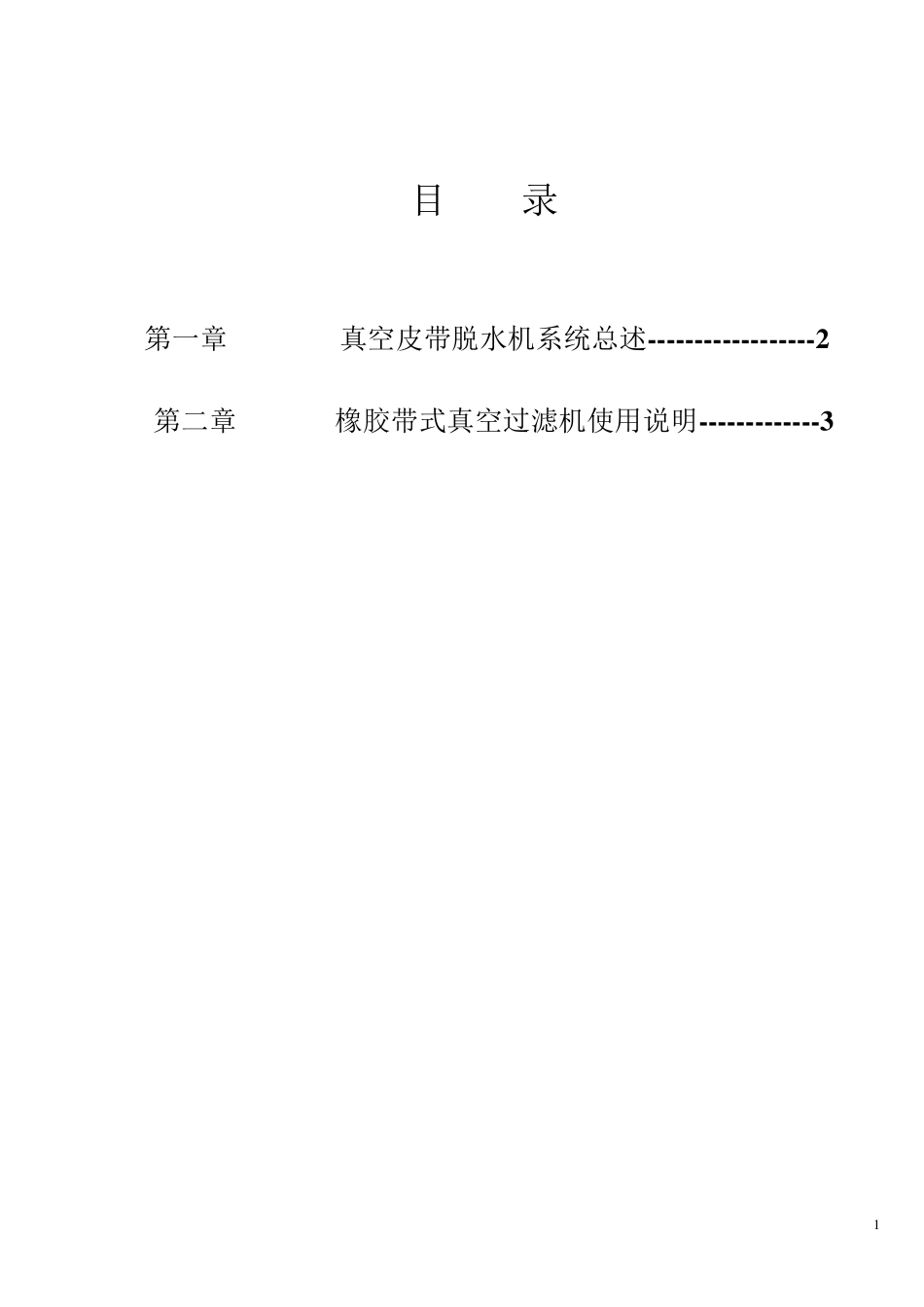

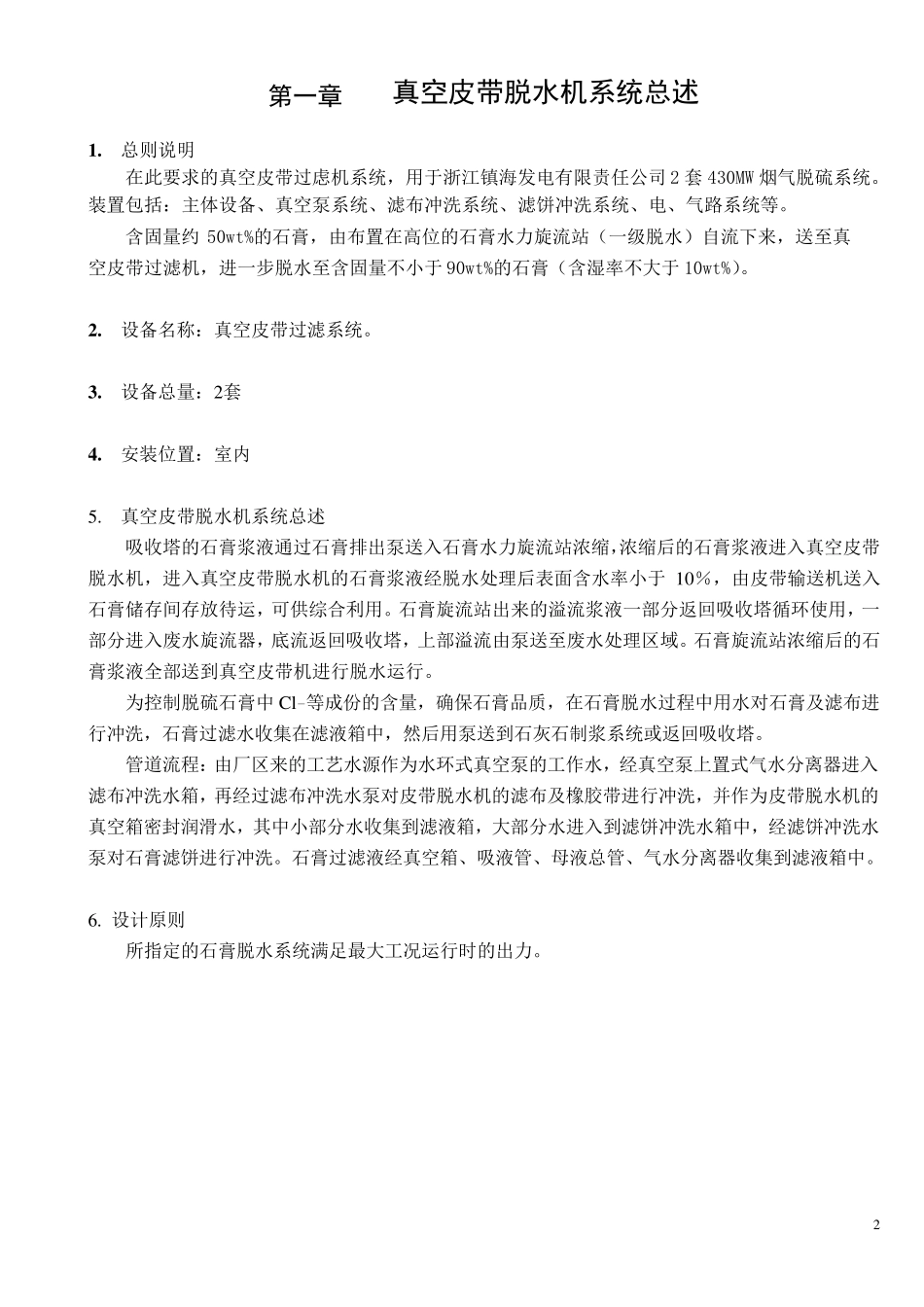

D U 20/2000 型固定室 橡胶带式真空过滤机 二级石膏脱水系统 使用说明书 湖 州 核 华 机械 有 限 公 司 2007 年 5 月 1 目 录 第一章 真空皮带脱水机系统总述------------------2 第二章 橡胶带式真空过滤机使用说明-------------3 2 第一章 真空皮带脱水机系统总述 1 . 总则说明 在此要求的真空皮带过虑机系统，用于浙江镇海发电有限责任公司2 套430MW 烟气脱硫系统。装置包括：主体设备、真空泵系统、滤布冲洗系统、滤饼冲洗系统、电、气路系统等。 含固量约 50wt%的石膏，由布置在高位的石膏水力旋流站（一级脱水）自流下来，送至真空皮带过滤机，进一步脱水至含固量不小于90wt%的石膏（含湿率不大于10wt%）。 2 . 设备名称：真空皮带过滤系统。 3 . 设备总量：2套 4 . 安装位置：室内 5. 真空皮带脱水机系统总述 吸收塔的石膏浆液通过石膏排出泵送入石膏水力旋流站浓缩，浓缩后的石膏浆液进入真空皮带脱水机，进入真空皮带脱水机的石膏浆液经脱水处理后表面含水率小于10％，由皮带输送机送入石膏储存间存放待运，可供综合利用。石膏旋流站出来的溢流浆液一部分返回吸收塔循环使用，一部分进入废水旋流器，底流返回吸收塔，上部溢流由泵送至废水处理区域。石膏旋流站浓缩后的石膏浆液全部送到真空皮带机进行脱水运行。 为控制脱硫石膏中Cl－等成份的含量，确保石膏品质，在石膏脱水过程中用水对石膏及滤布进行冲洗，石膏过滤水收集在滤液箱中，然后用泵送到石灰石制浆系统或返回吸收塔。 管道 流程：由厂 区来的工 艺 水源 作 为水环式 真空泵的工 作 水，经真空泵上置式 气水分离 器进入滤布冲洗水箱，再 经过滤布冲洗水泵对皮带脱水机的滤布及橡 胶 带进行冲洗，并 作 为皮带脱水机的真空箱密 封 润 滑 水，其 中小部分水收集到滤液箱，大部分水进入到滤饼冲洗水箱中，经滤饼冲洗水泵对石膏滤饼进行冲洗。石膏过滤液经真空箱、吸液管、母 液总管、气水分离 器收集到滤液箱中。 6. 设计 原 则 所 指 定 的石膏脱水系统满 足 最 大工 况 运行时 的出力。 3 第二章 橡胶带式真空过滤机使用说明 1 . 橡胶带式过滤机（即石膏脱水机）的结构简图及工作原理 上 面 的 附 图 是 真 空 皮 带 脱 水 机 的 结 构 简 图 ， 示 意 了 真 空 皮 带 脱 水 机 的 脱 水 过 程 。 来 自 石 膏 旋流 站 底 流 的...
