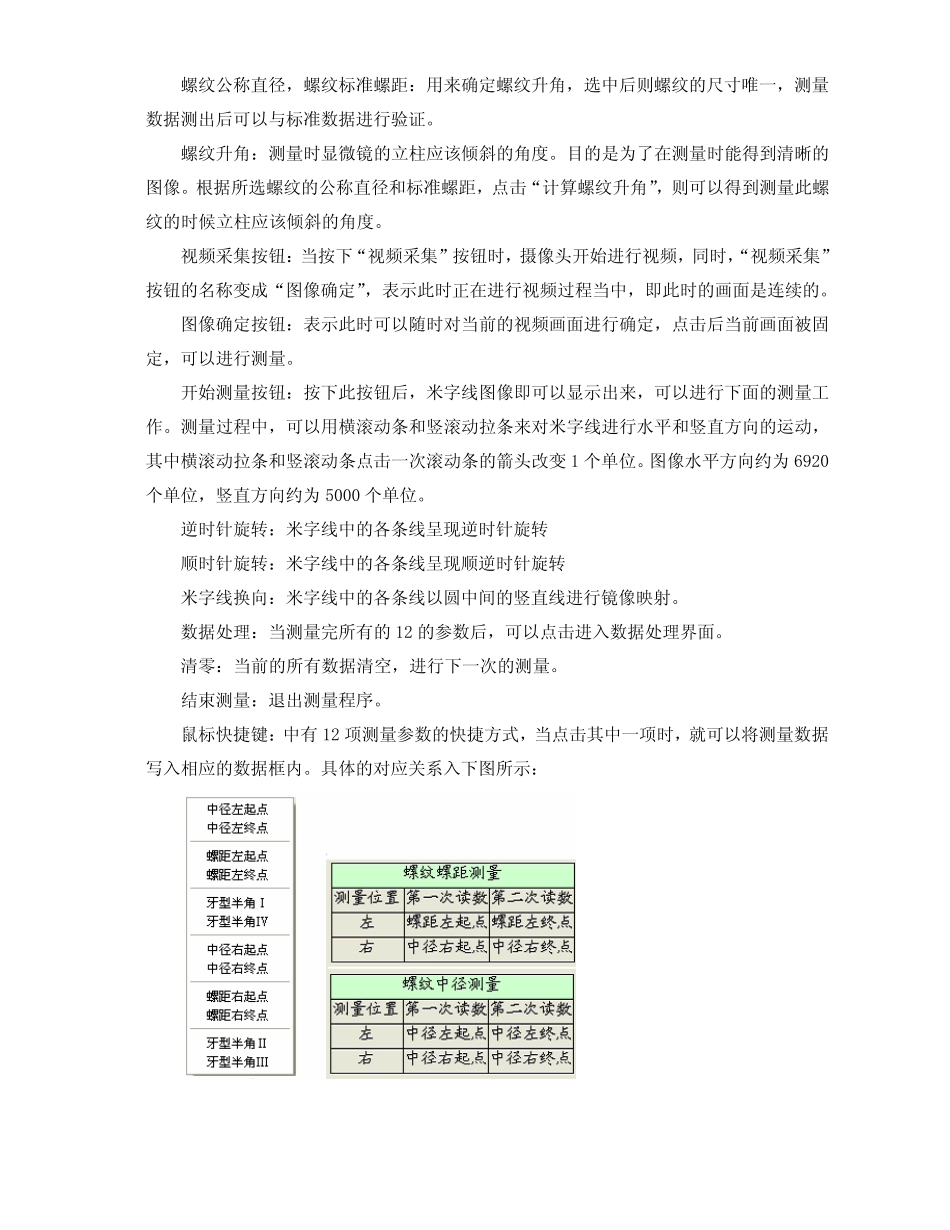

欢迎使用上海大学机械制造及自动化教研室的螺纹测试教学软件,在使用之前,建议您先阅读此软件的使用说明及注意事项: 螺纹测量软件共有以下几个界面,功能介绍和主要说明如下: 螺纹测量软件界面一:首页 点击界面就可以进入螺纹测量数据采集界面。 螺纹测量软件界面二 数据采集界面: 按钮命令解释: 参数设置:注意:进入测量界面后,应该先设定测量参数。点击则出现下面的插图,具体说明如下: 米字线旋转角度:指每次旋转时旋转的角度 米字线测量半径:测量时米字线的半径大小 测量所用的米字线 明亮度横拉条 竖拉条 鼠标的快捷方式 螺纹公称直径,螺纹标准螺距:用来确定螺纹升角,选中后则螺纹的尺寸唯一,测量数据测出后可以与标准数据进行验证。 螺纹升角:测量时显微镜的立柱应该倾斜的角度。目的是为了在测量时能得到清晰的图像。根据所选螺纹的公称直径和标准螺距,点击“计算螺纹升角”,则可以得到测量此螺纹的时候立柱应该倾斜的角度。 视频采集按钮:当按下“视频采集”按钮时,摄像头开始进行视频,同时,“视频采集”按钮的名称变成“图像确定”,表示此时正在进行视频过程当中,即此时的画面是连续的。 图像确定按钮:表示此时可以随时对当前的视频画面进行确定,点击后当前画面被固定,可以进行测量。 开始测量按钮:按下此按钮后,米字线图像即可以显示出来,可以进行下面的测量工作。测量过程中,可以用横滚动条和竖滚动拉条来对米字线进行水平和竖直方向的运动,其中横滚动拉条和竖滚动条点击一次滚动条的箭头改变 1 个单位。图像水平方向约为6920个单位,竖直方向约为5000 个单位。 逆时针旋转:米字线中的各条线呈现逆时针旋转 顺时针旋转:米字线中的各条线呈现顺逆时针旋转 米字线换向:米字线中的各条线以圆中间的竖直线进行镜像映射。 数据处理:当测量完所有的12 的参数后,可以点击进入数据处理界面。 清零:当前的所有数据清空,进行下一次的测量。 结束测量:退出测量程序。 鼠标快捷键:中有12 项测量参数的快捷方式,当点击其中一项时,就 可以将 测量数据写 入相 应的数据框 内 。具 体 的对应关 系 入下图所示: 螺纹测量软件界面三 数据处理界面: 螺纹测量计算结果一按钮:在数据处理界面中,页面一所测量到的数值会自动显示在页面二的最上面一栏中,根据所测量到的结果,点击右下角的“螺纹测量计算结果一”,则可以得到第一步的计算结果,需要说明的是,如果...
