正弦波振荡电路的实验报告

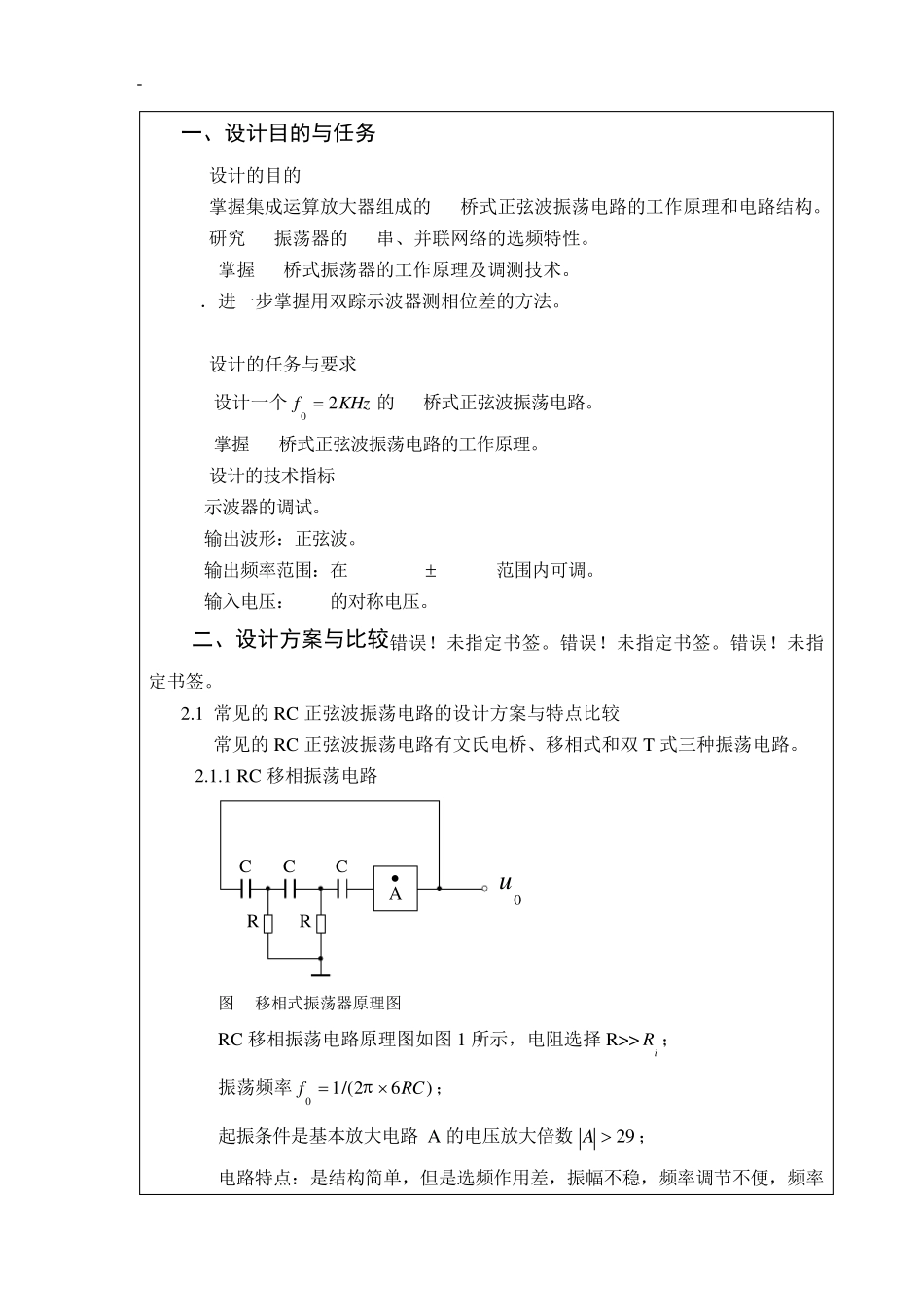

江苏大学 实训（实验） 设 计 报 告 所属院系： 专 业： 课程名称： 电工电子学 设计题目： 正弦波振荡电路设计（RC） 班 级： 学生姓名： 学生学号： 指导老师 : 完成日期： 2012.12.5 实训设计题目：正弦波振荡电路的设计（RC） 要求完成的内容：设计一个正弦波振荡器。指标条件如下： 振荡频率为fo=2kHz 的，输出幅值为实测，输出端设置电压跟随器。使用的元器件 要求为：运算放大器（LM741 或LM353），电容（瓷片电容），电阻（0.25 瓦）等。 要求：（1）根据设计要求，确定电路的设计方案，估算并初步选取电路的元件参数。 （2）选用熟悉的电路仿真软件，搭建电路模型进行仿真分析，由仿真结果进行参 数调试、修改，直至满足设计要求。 （3）由选取的元件参数，精确计算和复核技术指标要求。 （4）满足设计要求后，认真按格式完成课程设计报告。 指导教师评语： 评定成绩为： 指导教师签名： 年 月 日 一、设计目的与任务 1.1设计的目的 1.掌握集成运算放大器组成的RC桥式正弦波振荡电路的工作原理和电路结构。 2.研究RC振荡器的RC串、并联网络的选频特性。 3. 掌握RC桥式振荡器的工作原理及调测技术。 4．进一步掌握用双踪示波器测相位差的方法。 1.2设计的任务与要求 1.设计一个KHzf20 的RC桥式正弦波振荡电路。 2.掌握RC桥式正弦波振荡电路的工作原理。 1.3设计的技术指标 1.示波器的调试。 2.输出波形：正弦波。 3.输出频率范围：在 2000HZ( 100HZ)范围内可调。 4.输入电压：12V的对称电压。 二、设计方案与比较错误！未指定书签。错误！未指定书签。错误！未指定书签。 2.1 常见的RC 正弦波振荡电路的设计方案与特点比较 常见的RC 正弦波振荡电路有文氏电桥、移相式和双 T 式三种振荡电路。 2.1.1 RC 移相振荡电路 RRCCCA0u 图 1 移相式振荡器原理图 RC 移相振荡电路原理图如图 1 所示，电阻选择 R>>iR ； 振荡频率)62/(10RCf； 起振条件是基本放大电路A 的电压放大倍数29A； 电路特点：是结构简单，但是选频作用差，振幅不稳，频率调节不便，频率 范围是几赫兹到几千赫兹，一般用于频率固定且稳定性要求不高的场合。 2.1.2 文氏电桥 RC 正弦波震荡电路  图 2 RC串并联式振荡原理图 RC 串并联网络振荡电路原理图如图 2 所示。 电路的振荡频率)2/(10RCf； 起振条件是3A； 电路的特点是：能连续改变振荡频率，...
