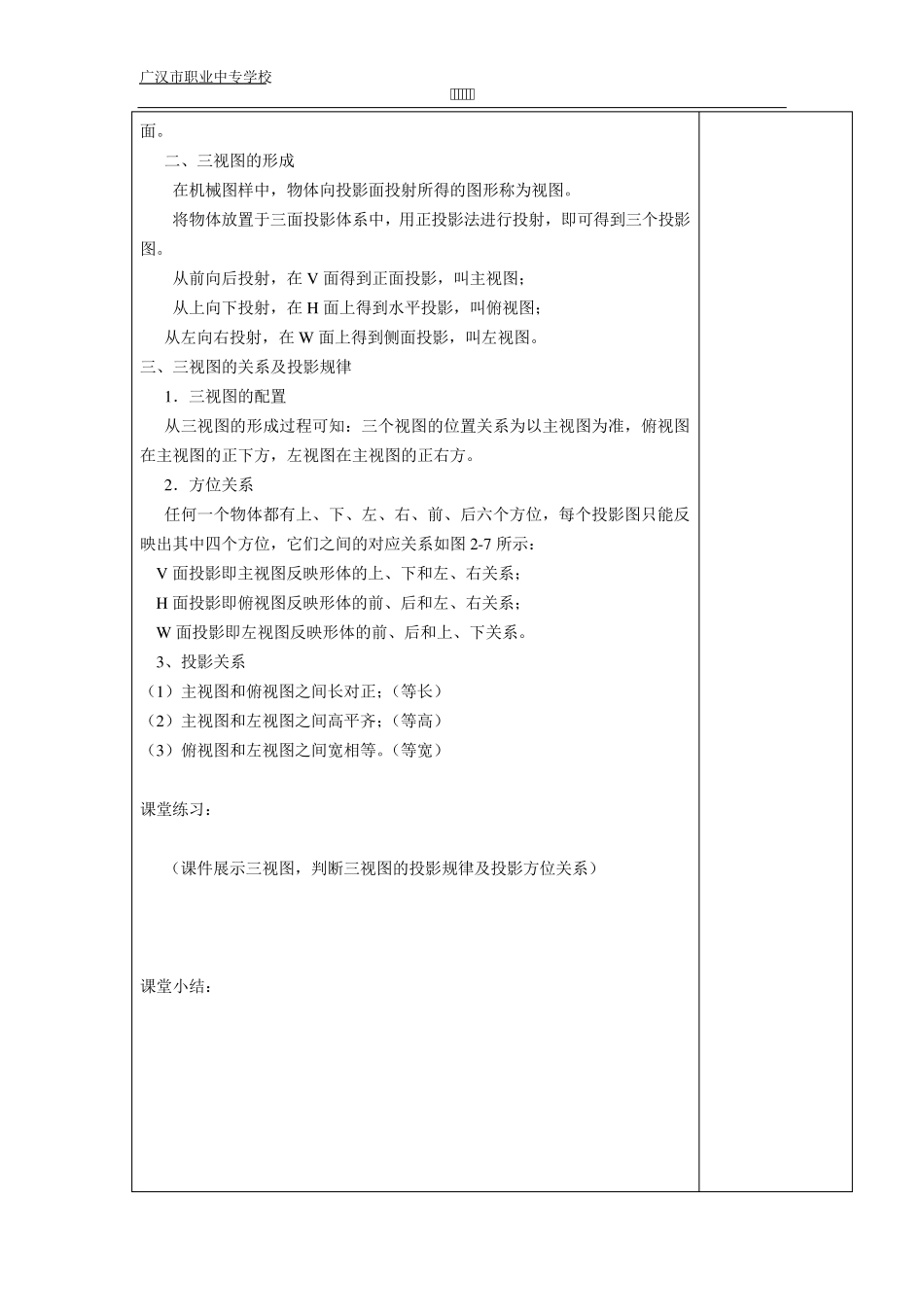

广汉市职业中专学校 电子备课教案 课题 三章 正投影与三视图 1 至 2 节 投影的概念、三视图及投影规律 教 学 目 标 1. 了解投影法的概念 2. 掌握三视图的投影方法 3. 掌握三视图的关系及投影规律 教学 重点 4. 掌握三视图的投影方法 1. 掌握三视图的关系及投影规律 教学 难点 1. 掌握三视图的关系及投影规律 教具 准备 制图模型、课件 PPT 课时 安排 4 学时 授课教师 授课班级 机械专业 教 学 过 程 及 方 法 设 计 第 二 次 备 课 引入新课：课件展示投影图的投影特点，三视图的形成，分析三视图的关系，引导学生初步认识三视图，学习三视图的投影规律 新课教学： 一、投影法的概念 把光源抽象为一点，称为投射中心，把光线抽象为投射线，把地面或桌面抽象为投影面，投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法。 1．中心投影法 当投射中心 S 距离投影面有限远时，所有的投射线都汇交于一点，这种投影方法叫中心投影法，采用这种方法所得到的投影，称为中心投影。 2．平行投影法 将投射中心移到无穷远时，所有的投射线相交于无穷远处，即互相平行，这种投影方法叫平行投影法，采用这种方法所得到的投影，称为平行投影。根据投射线和投影面是否垂直，将平行投影法又分为正投影法和斜投影法。 1）斜投影法 2）正投影法：特点：投影能够表达物体的真实形状和大小。 二、三投影面体系的建立 取三个两两互相垂直的平面作为投影面，组成三投影面体系. 其中一个投影面放置成水平位置，叫水平投影面，用“H ”表示，简称水平面或 H 面； 另一个放置成正对观察者的位置，叫正立投影面，用“V ” 表示，简称正面或 V 面； 一个投影面处于侧立位置，叫侧立投影面，用“W ” 表示，简称侧面或 W 广汉市职业中专学校 电子备课教案 面。 二、三视图的形成 在机械图样中，物体向投影面投射所得的图形称为视图。 将物体放置于三面投影体系中，用正投影法进行投射，即可得到三个投影图。 从前向后投射，在 V 面得到正面投影，叫主视图； 从上向下投射，在 H 面上得到水平投影，叫俯视图； 从左向右投射，在 W 面上得到侧面投影，叫左视图。 三、三视图的关系及投影规律 1．三视图的配置 从三视图的形成过程可知：三个视图的位置关系为以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。 2．方位关系 任何一个物体...
