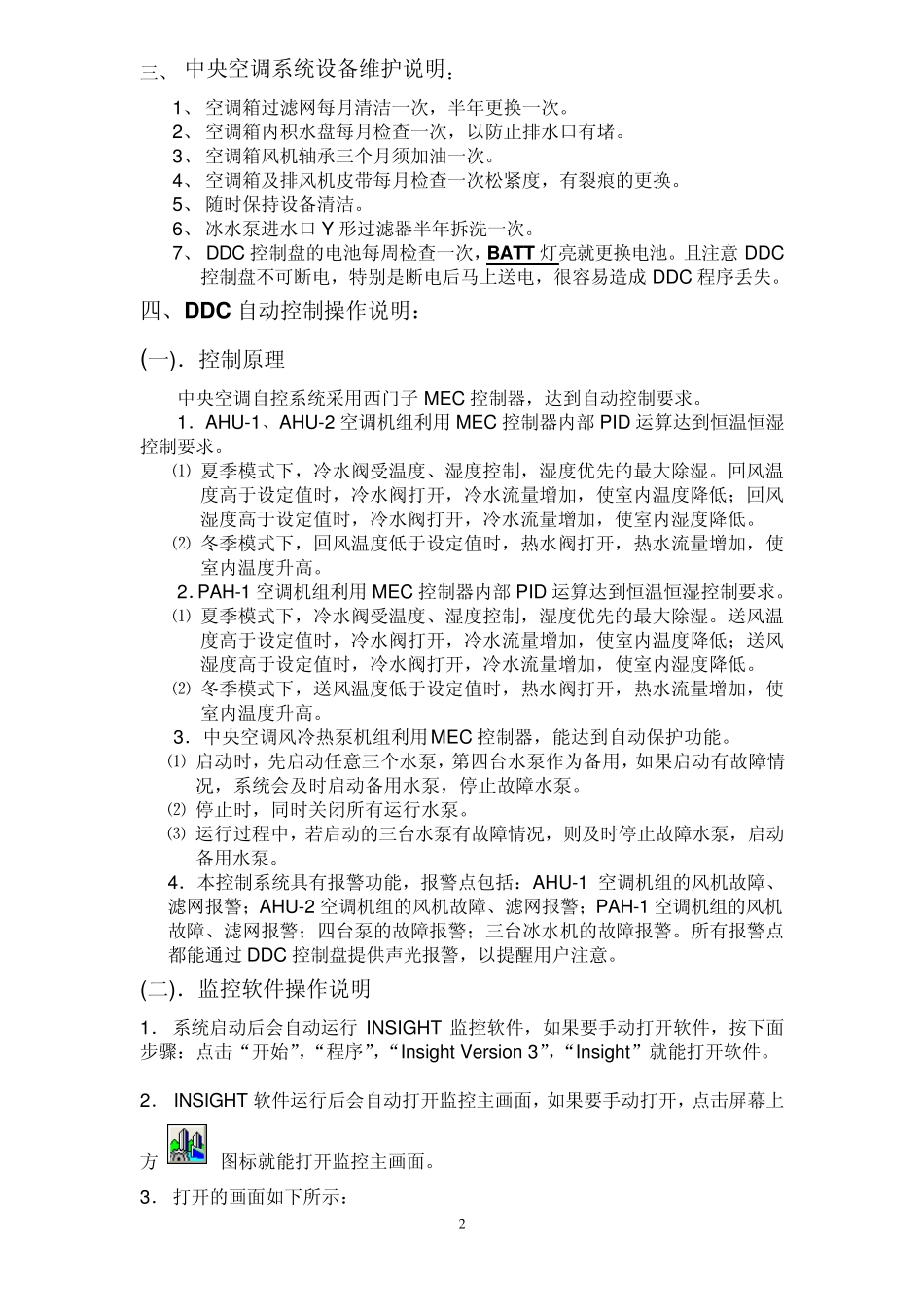

正新中央空调操作说明_第2页
2/6

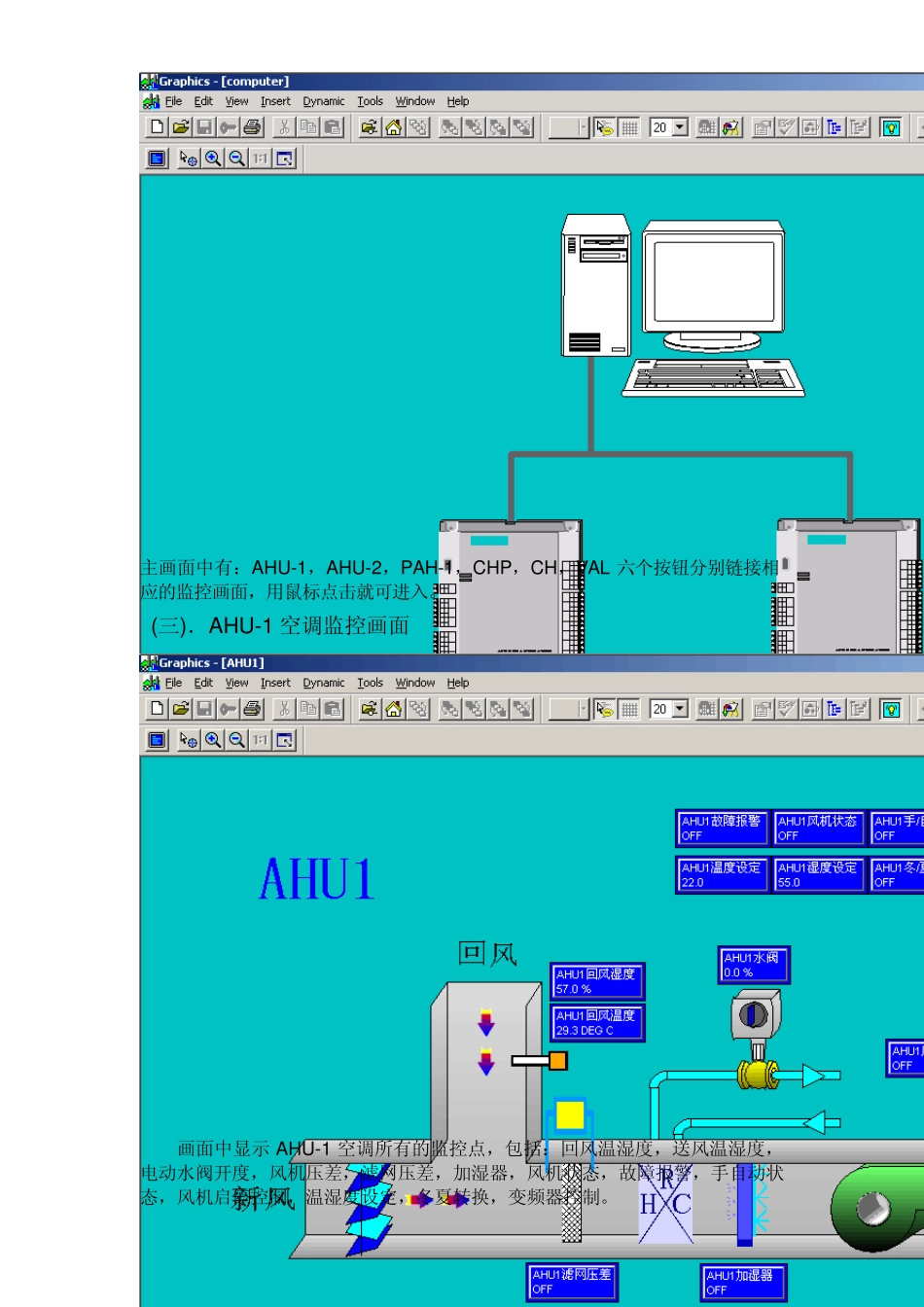

正新中央空调操作说明_第3页
3/6
1 研发中央空调操作维护说明 一、 中央空调系统概况叙述: 正新研发大楼中央空调系统有以下几部分组成: 1、风冷热泵机组 3 台:每台 250RT,位于 5F 屋面,配电盘放在 5F 空调箱机房内,电源开关常开(除长时间不用或维修外)。 2、冰水泵 4 台(3 用 1 备):位于 5F 屋面风冷冷水机组旁,配电盘位于 5F空调箱机房内。 3、膨胀水箱 1 只:位于 5F 空调箱机房屋顶。 4、空调箱 3 台:位于 5F 空调箱机房。其中AHU-1 是供应 1F 大厅、展示厅循环空调箱;AHU-2 是供应 2F 多功能厅循环空调箱;PAH-1 是供应 1-6F 新风空调箱;配电盘就近放置。 5、风机盘管:装于各楼层中央空调区域天花吊顶上方,温控开关就近控制。 5、中央监控系统:设 DDC 控制盘 2 个,中央监控电脑 1 台。 二、 中央空调系统操作流程: 1、 5F 空调主机房开关机说明: (冰水泵、风冷热泵机组 ) 开机前提:风冷热泵机组必须通电预热达 24 小时,冰水管内补满水及管路上阀门开启(除旁通阀和排水阀外)。 开机:先打开冰水泵,检查水泵出水口压力是否正常,正常后打开风冷热泵机组; 关机:先关风冷热泵机组,5-10 分钟后才可关闭冰水泵。 2、各中央空调区域开关机说明:(风机盘管、空调箱) 1F 大厅、展示厅空调开关机:使用空调时在 5F 空调机房 ACMP-3 配电盘面板上的空调箱AHU-1 手/自动开关调到自动档就可完成开机,关机再把手/自动开关调到停止档。 2F 多功能厅空调开关机: 使用空调时在 5F 空调机房 ACMP-3 配电盘面板上的空调箱AHU-2 手/自动开关调到自动档就可完成开机,关机再把手/自动开关调到停止档 其它中央空调区域开关机: 除以上 2 区其它中央空调区域采用风机盘管,可用就地温控开关控制。 温 控 开 关 控 制 操作说明详 附 件 :<> 3、控制方法:(本系统采用 DDC 自动控制) 第一种:在中央监控电脑上作启停操作控制,此时配电盘上手/自动旋扭必须在自动档位上。 第二种:水泵和空调箱通过配电盘面上的手/自动旋扭作启停操作控制,风冷热泵机组通过随机的触摸屏作启停操作控制。此时 DDC 控制盘内启停控制必须在 ON 的状态。 建议:采用第二种控制方法,中央监控电脑及 DDC 盘内一次性设定后以后可不用进入。 注意:a、电盘内电源开关除长时间不用或维修外,都保持打开状态。 b、另冬季开空调箱必须要送加湿器用的软水。 c、本系...
