正负12V电源制作

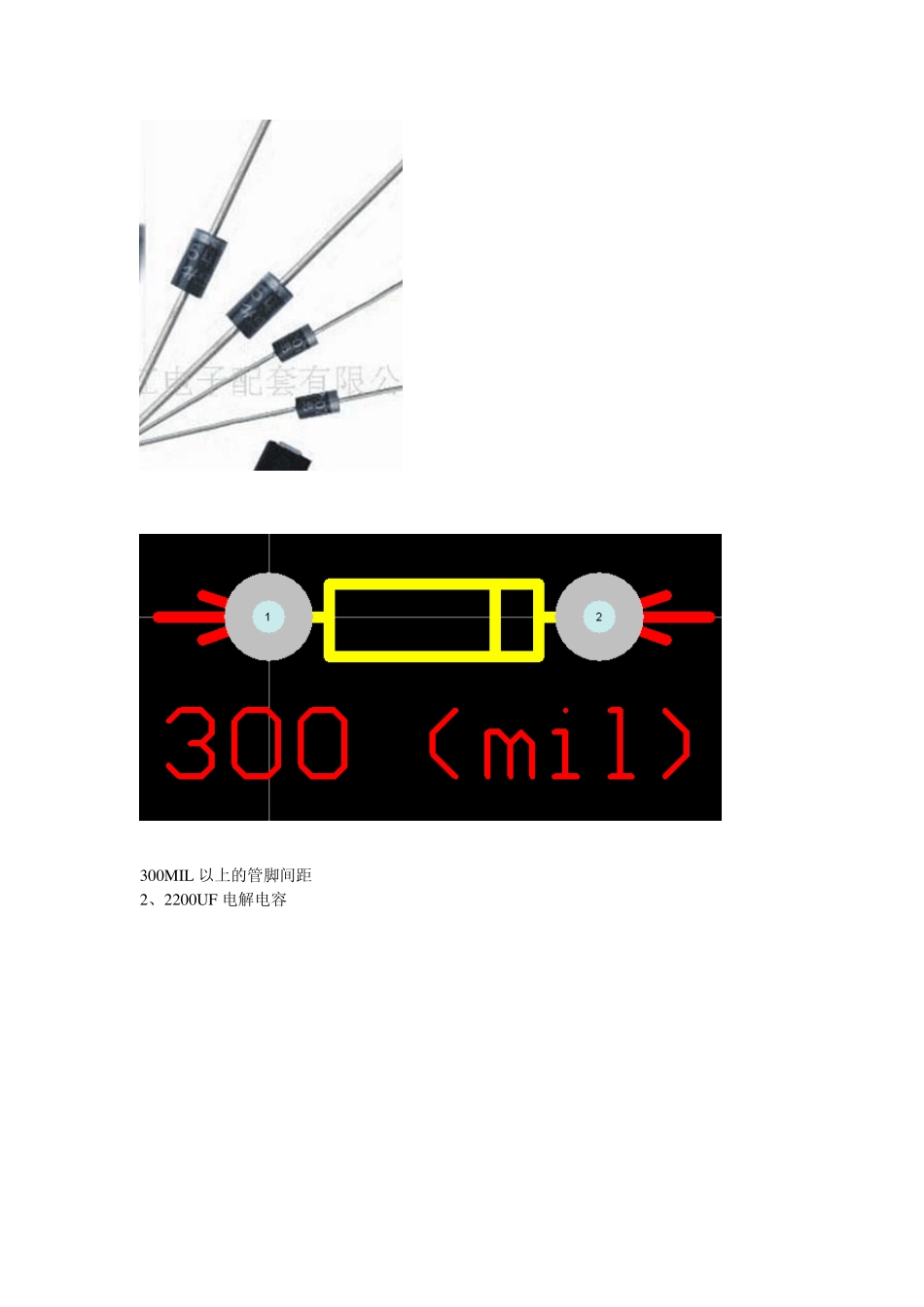

正负1 2 伏电源制作 电子协会：黄世玲 截稿 2008-12-3 网上有关电源制作的材料很多，本文是在本人参考了《电路分析基础》、《模拟电子技术》中的相关材料并在其基础上加以修改制作成功的正负双 12V 电源的一些总结。 该电源主要由 LM7812 和 LM7912 两块蕊片来实现。 下图为该电源的原理图： 一、原理图相关元件说明 1、 J1 接变压器的输出端，J2 为正负12v 输出，由排针来实现。 2、 变压器为 220V 交流输入双 12V 输出。 3、 整流桥由市场上比较容易找得到的普通的整流二极管(1N4007)组成，4 个。 4、 滤波电容主要由 4 个 2200UF 的电解电容组成。 5、 LM7812 和 LM7912 的输入端电容 0.1UF\0.33UF,输出端电容 0.1u 。 6、 D7、D8 为两个普通的二极管，利用其反向截止对 LM7812 和 LM7912 起到保护的作用。 7、 发光二极管 L1 和 L2 为普通的发光二极管。 二、一些主要器件的封装 1、整流二极管 实物图如下 300MIL 以上的管脚间距 2、2200UF 电解电容 3、LM7812、LM7912 LM7812、LM7912 可用一样的封装，要带散热片 三、PCB 图如下 注：变压器不用焊到电路板上 谢谢阅读 ！！！ LM79XXLINEAR INTEGRATED CIRCUIT13 TERMINAL 1A NEGATIVEVOLTAGE REGULATORDESCRIPTIONThe Contek LM79XX series of three-terminal negativeregulators are available in TO-220 package and with severalfixed output voltage, making them useful in a wide range ofapplication. Each type employs internal current limiting,thermal shut-down and safe area protection, making itessentiallyindestructible.FEATURES*Output current up to 1A*-5V;-6V;-8V;-12V;-15V;-18V;-24V output voltage available*Thermal overload protection*Short circuit protectionTO-22011:GND 2:Input 3:OutputBLOCK DIAGRAMVoltagereferenceProtectioncircuitryGNDOUTPUTINPUTRSCR2R1ContekCONTEKContek Microelectronics Co.,Ltd.http://w w w .contek-ic.com E-mail:sales@contek-ic.comLM79XXLINEAR INTEGRATED CIRCUIT2ABSOLUTE MAXIMUM RATINGS(Ta=25 C)PARAMETERSYMBOLVALUEUNITInput voltageVi-35VThermal resistancejunction-airR q JA65C /WThermal resistancejunction-casesR q JC5C /WOperating Tempera...
