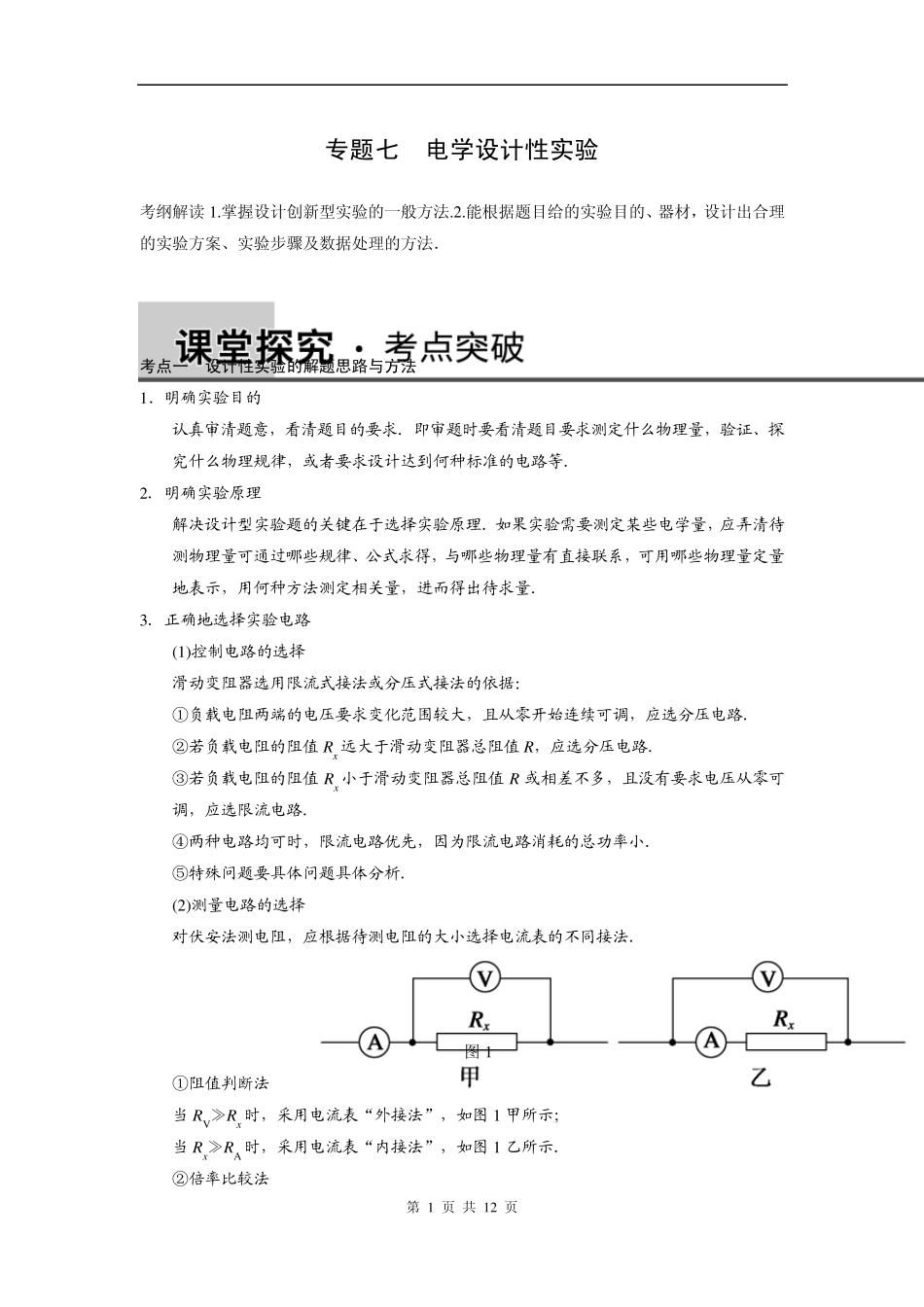

第 1 页 共 12 页 专题七 电学设计性实验 考纲解读1.掌握设计创新型实验的一般方法.2.能根据题目给的实验目的、器材，设计出合理的实验方案、实验步骤及数据处理的方法． 考点一 设计性实验的解题思路与方法 1．明确实验目的 认真审清题意，看清题目的要求．即审题时要看清题目要求测定什么物理量，验证、探究什么物理规律，或者要求设计达到何种标准的电路等． 2．明确实验原理 解决设计型实验题的关键在于选择实验原理．如果实验需要测定某些电学量，应弄清待测物理量可通过哪些规律、公式求得，与哪些物理量有直接联系，可用哪些物理量定量地表示，用何种方法测定相关量，进而得出待求量． 3．正确地选择实验电路 (1)控制电路的选择 滑动变阻器选用限流式接法或分压式接法的依据： ①负载电阻两端的电压要求变化范围较大，且从零开始连续可调，应选分压电路． ②若负载电阻的阻值 Rx远大于滑动变阻器总阻值 R，应选分压电路． ③若负载电阻的阻值 Rx小于滑动变阻器总阻值 R 或相差不多，且没有要求电压从零可调，应选限流电路． ④两种电路均可时，限流电路优先，因为限流电路消耗的总功率小． ⑤特殊问题要具体问题具体分析． (2)测量电路的选择 对伏安法测电阻，应根据待测电阻的大小选择电流表的不同接法． 图1 ①阻值判断法 当 RV≫Rx时，采用电流表“外接法”，如图 1 甲所示； 当 Rx≫RA 时，采用电流表“内接法”，如图 1 乙所示． ②倍率比较法 第 2 页 共 12 页 a．当RVRx＝RxRA，即Rx＝RV·RA时，既可选择电流表“内接法”，也可选择电流表“外接法”； b．当RVRx>RxRA即Rx< RV·RA时，采用电流表外接法； c．当RVRx RV·RA时，采用电流表内接法． ③试触法(如图2 所示) 图 2 ΔUU 与ΔII 比较大小： a．若ΔUU >ΔII ，则选择电流表外接法； b．若ΔII >ΔUU ，则选择电流表内接法． 例 1 有一额定电压为 10 V、额定功率在 10 W～15 W 之间的用电器，小李同学想测定它的额定功率．实验室的工作人员提供了以下实验器材供其选用： A．直流电源 E 一个(电动势为 15 V，内阻不计) B．直流电压表 V 一个(量程为 0～3 V，内阻为 2 kΩ) C．直流电流表 A 一个(双量程 0～0.6 A～3 A，内阻约为 20 Ω 和 4 Ω) D．滑动变阻器一个：R阻(规格 0～5 Ω、3.8 A) E．定值电阻三个：R1＝2 kΩ，R2＝4 kΩ，R3＝6 kΩ F．单...
