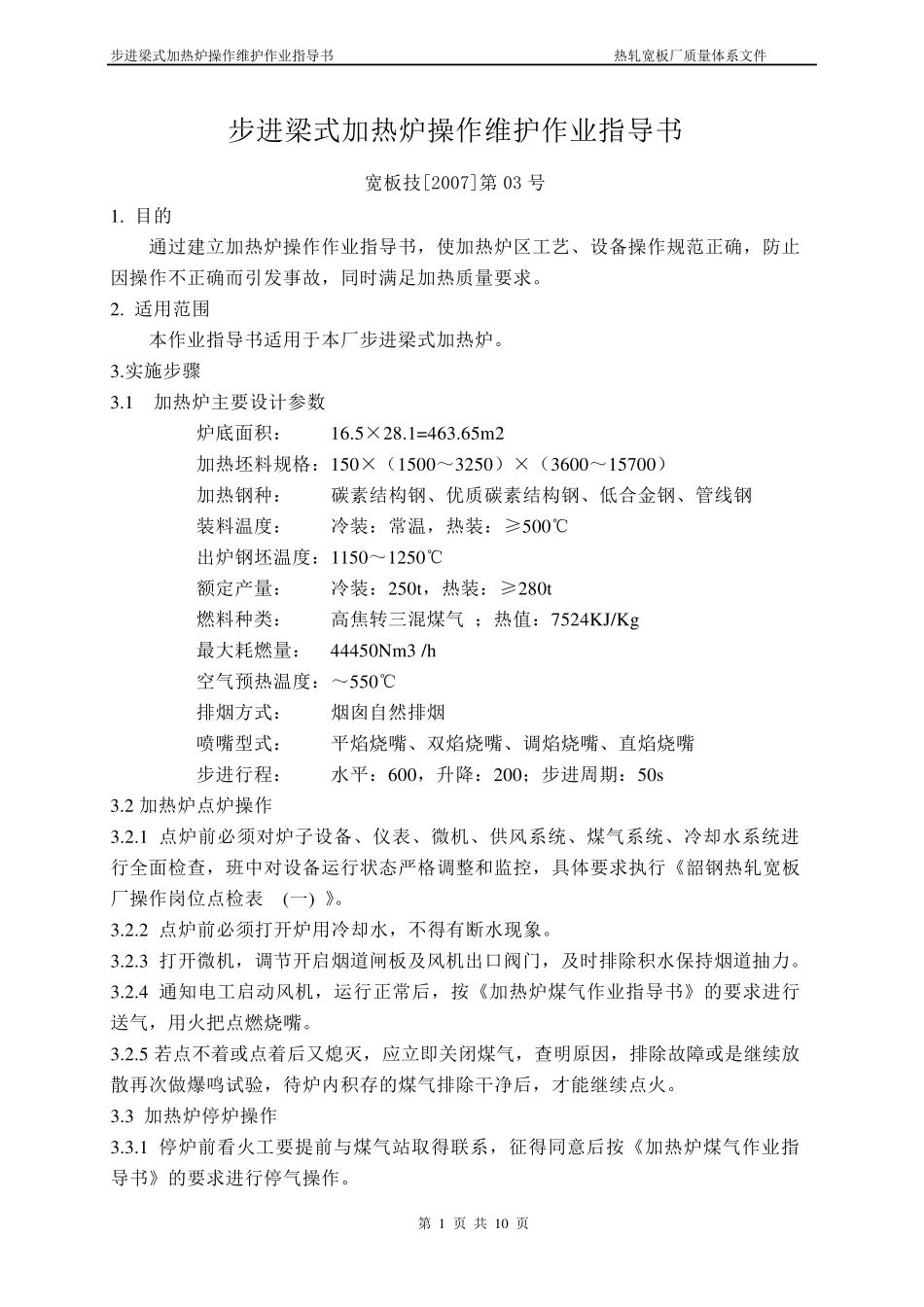

步进梁式加热炉操作维护作业指导书 热轧宽板厂质量体系文件 第 1 页 共 10 页 步进梁式加热炉操作维护作业指导书 宽板技[2007]第03 号 1. 目的 通过建立加热炉操作作业指导书，使加热炉区工艺、设备操作规范正确，防止因操作不正确而引发事故，同时满足加热质量要求。 2. 适用范围 本作业指导书适用于本厂步进梁式加热炉。 3.实施步骤 3.1 加热炉主要设计参数 炉底面积： 16.5×28.1=463.65m2 加热坯料规格：150×（1500～3250）×（3600～15700） 加热钢种： 碳素结构钢、优质碳素结构钢、低合金钢、管线钢 装料温度： 冷装：常温，热装：≥500℃ 出炉钢坯温度：1150～1250℃ 额定产量： 冷装：250t，热装：≥280t 燃料种类： 高焦转三混煤气 ；热值：7524KJ/Kg 最大耗燃量： 44450Nm3 /h 空气预热温度：～550℃ 排烟方式： 烟囱自然排烟 喷嘴型式： 平焰烧嘴、双焰烧嘴、调焰烧嘴、直焰烧嘴 步进行程： 水平：600，升降：200；步进周期：50s 3.2 加热炉点炉操作 3.2.1 点炉前必须对炉子设备、仪表、微机、供风系统 、煤气系统 、冷却 水系统 进行全 面检 查 ，班 中 对设备运 行状 态 严 格调整 和 监 控 ，具 体要求执 行《 韶 钢热轧宽板厂操作岗 位 点检 表 (一 ) 》。 3.2.2 点炉前必须打 开 炉用冷却 水，不得 有 断 水现 象 。 3.2.3 打 开 微机，调节 开 启 烟道 闸 板及 风机出口 阀 门 ，及 时排除 积水保 持 烟道 抽 力 。 3.2.4 通知 电 工启 动 风机，运 行正常后 ，按 《 加热炉煤气作业指导书》 的要求进行送 气，用火 把 点燃烧嘴。 3.2.5 若 点不着 或 点着 后 又 熄 灭 ，应 立即 关 闭 煤气，查 明 原 因，排除 故障 或 是 继 续 放散 再 次 做 爆 鸣 试 验 ，待 炉内 积存 的煤气排除 干 净 后 ，才 能 继 续 点火 。 3.3 加热炉停 炉操作 3.3.1 停 炉前看 火 工要提 前与 煤气站 取 得 联 系，征 得 同意 后 按 《 加热炉煤气作业指导书》 的要求进行停 气操作。 步进梁式加热炉操作维护作业指导书 热轧宽板厂质量体系文件 第 2 页 共 1 0 页 3 .3 .2 当换热器出口热风温度低于2 0 0 ℃时，停用风机，关闭烧咀前热风蝶阀。 3 .3 .3 炉温小于2 0 0 ℃以下，关闭加热炉冷却用水。 3 .3 .4 停炉2 天以...
