步进梁式加热炉设计说明书

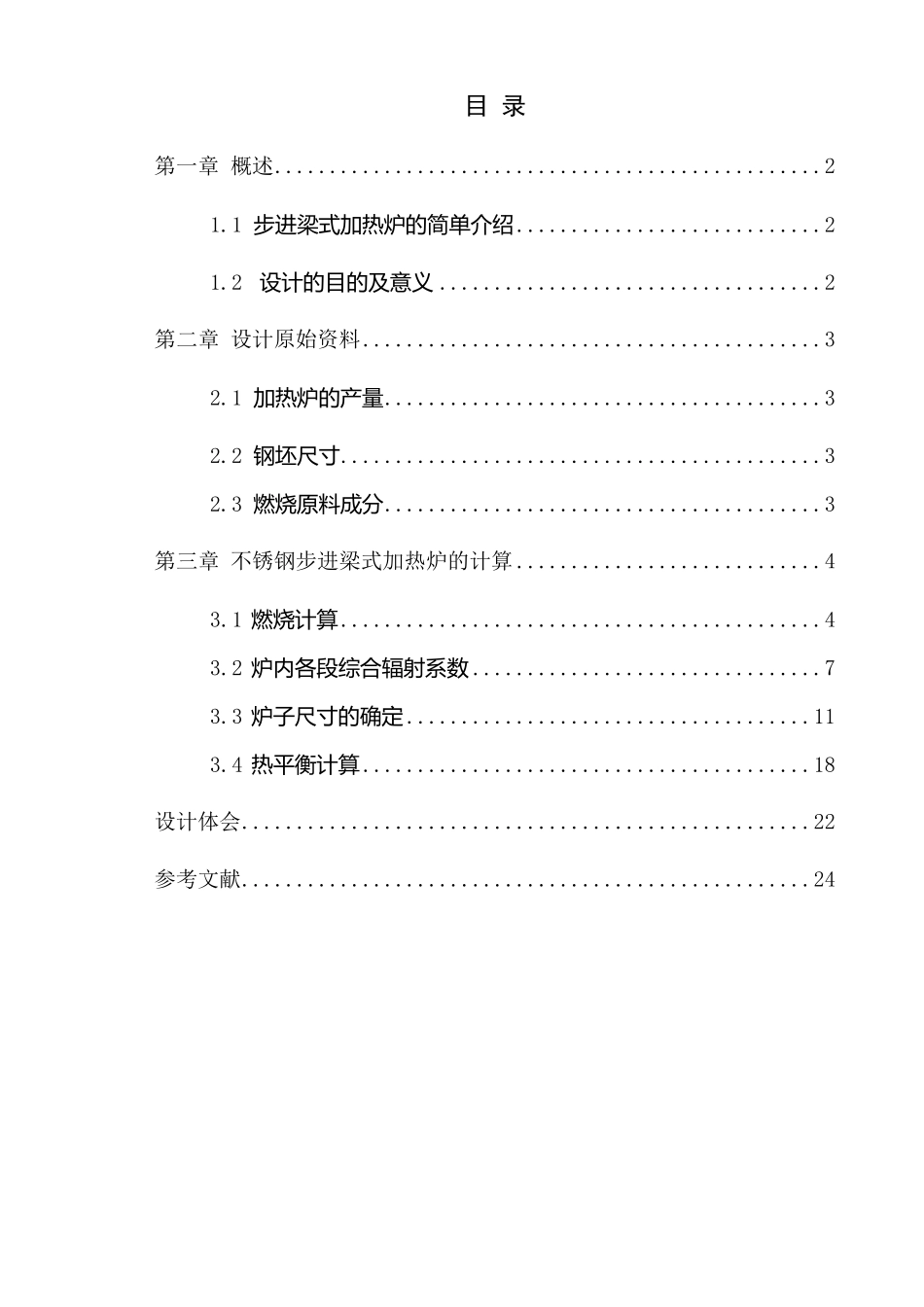

目 录 第一章 概述 .................................................. 2 1.1 步 进 梁 式 加 热 炉 的 简 单 介 绍 ............................ 2 1.2 设 计 的 目 的 及 意 义 ................................... 2 第二章 设计原始资料 .......................................... 3 2.1 加 热 炉 的 产量 ........................................ 3 2.2 钢坯尺寸 ............................................ 3 2.3 燃烧原料成分 ........................................ 3 第三章 不锈钢步进梁式加热炉的计算 ............................ 4 3.1 燃烧计 算 ............................................ 4 3.2 炉 内各段综合辐射系数 ................................ 7 3.3 炉 子尺寸的 确定 ..................................... 11 3.4 热 平衡计 算 ......................................... 18 设计体会 .................................................... 22 参考文献 .................................................... 24 第一章 概述 加热炉是将物料或工件加热的设备。在冶金工业中加热炉习惯上是指把金属加热到轧制成锻造温度的工业炉，包括有连续加热炉和室式加热炉等。连续加热炉广义来说，包括推钢式炉、步进式炉、转底式炉、分室式炉等连续加热炉。 连续加热炉按炉温分布，炉膛沿长度方向分为预热段、加热段和均热段；进料端炉温较低为预热段，其作用在于利用炉气热量，以提高炉子的热效率。 加热段为主要供热段，炉气温度较高，以利于实现快速加热。 均热段位于出料端，炉气温度与金属料温度差别很小，保证出炉料坯的断面温度均匀。由于本设计的内容是关于步进梁式加热炉，所以要对其做一些简单的介绍。 1.1 步 进 梁 式 加 热 炉 的 简 单 介 绍 步进式连续加热炉靠炉底或水冷金属梁的上升、前进、下降、后退的动作把料坯一步一步地移送前进的连续加热炉。炉子有固定炉底和步进炉底，或者有固定梁和步进梁。前者叫做步进底式炉，后者叫做步进梁式炉。轧钢用加热炉的步进梁通常由水冷管组成。步进梁式炉可对料坯实现上下双面加热。 70 年代以来，由于轧机的大型化，步进梁式炉得到了广泛应用。同推钢式炉相比，它的优 点 是： 运 料灵 活 ，必 要时可将炉料全 部 排 出炉外...
