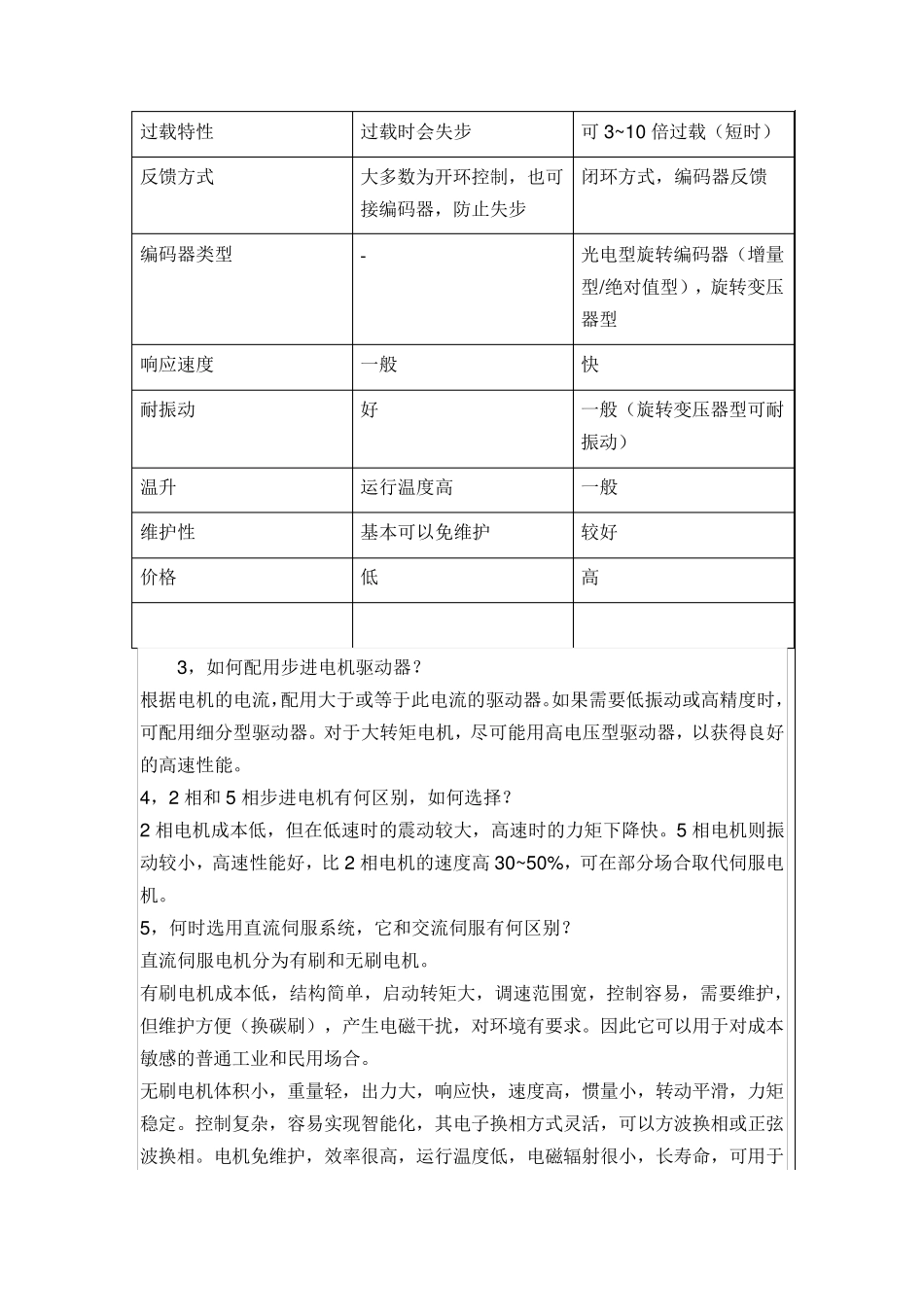

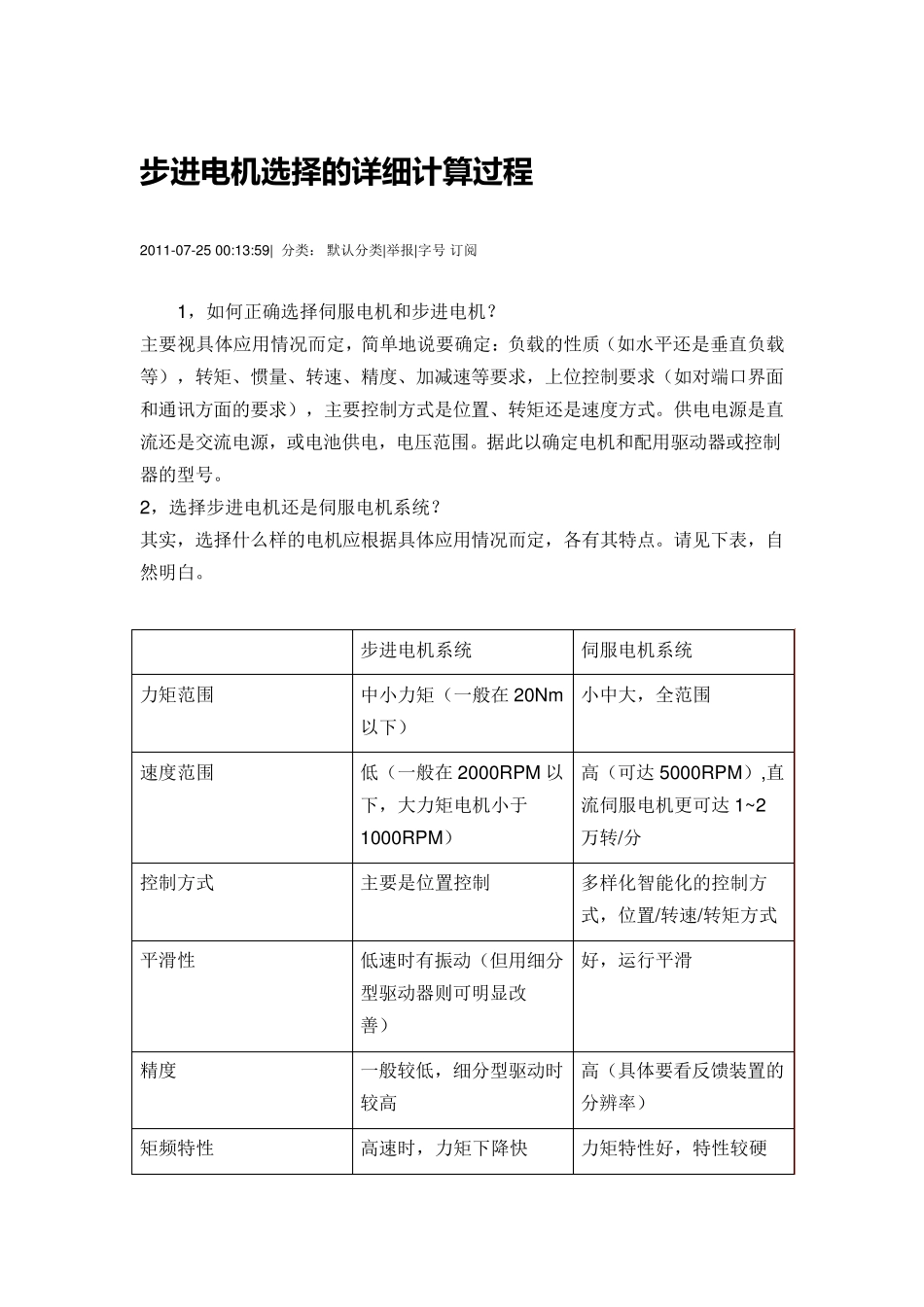

步 进 电 机 选 择的详细计算过程 2011-07-25 00:13:59| 分类： 默认分类|举报|字号 订阅 1，如何正确选择伺服电机和步进电机？ 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源，或电池供电，电压范围。据此以确定电机和配用驱动器或控制器的型号。 2，选择步进电机还是伺服电机系统？ 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。请见下表，自然明白。 步进电机系统 伺服电机系统 力矩范围 中小力矩（一般在 20Nm以下） 小中大，全范围 速度范围 低（一般在 2000RPM 以下，大力矩电机小于1000RPM） 高（可达 5000RPM）,直流伺服电机更可达 1~ 2万转/分 控制方式 主要是位置控制 多样化智能化的控制方式，位置/转速/转矩方式 平滑性 低速时有振动（但用细分型驱动器则可明显改善） 好，运行平滑 精度 一般较低，细分型驱动时较高 高（具体要看反馈装置的分辨率） 矩频特性 高速时，力矩下降快 力矩特性好，特性较硬 过载特性 过载时会失步 可3~10 倍过载（短时） 反馈方式 大多数为开环控制，也可接编码器，防止失步 闭环方式，编码器反馈 编码器类型 - 光电型旋转编码器（增量型/绝对值型），旋转变压器型 响应速度 一般 快 耐振动 好 一般（旋转变压器型可耐振动） 温升 运行温度高 一般 维护性 基本可以免维护 较好 价格 低 高 3，如何配用步进电机驱动器？ 根据电机的电流，配用大于或等于此电流的驱动器。如果需要低振动或高精度时，可配用细分型驱动器。对于大转矩电机，尽可能用高电压型驱动器，以获得良好的高速性能。 4，2 相和 5 相步进电机有何区别，如何选择？ 2 相电机成本低，但在低速时的震动较大，高速时的力矩下降快。5 相电机则振动较小，高速性能好，比 2 相电机的速度高30~50%，可在部分场合取代伺服电机。 5，何时选用直流伺服系统，它和交流伺服有何区别？ 直流伺服电机分为有刷和无刷电机。 有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量...
