母线(铜排)制作和安装工艺守则

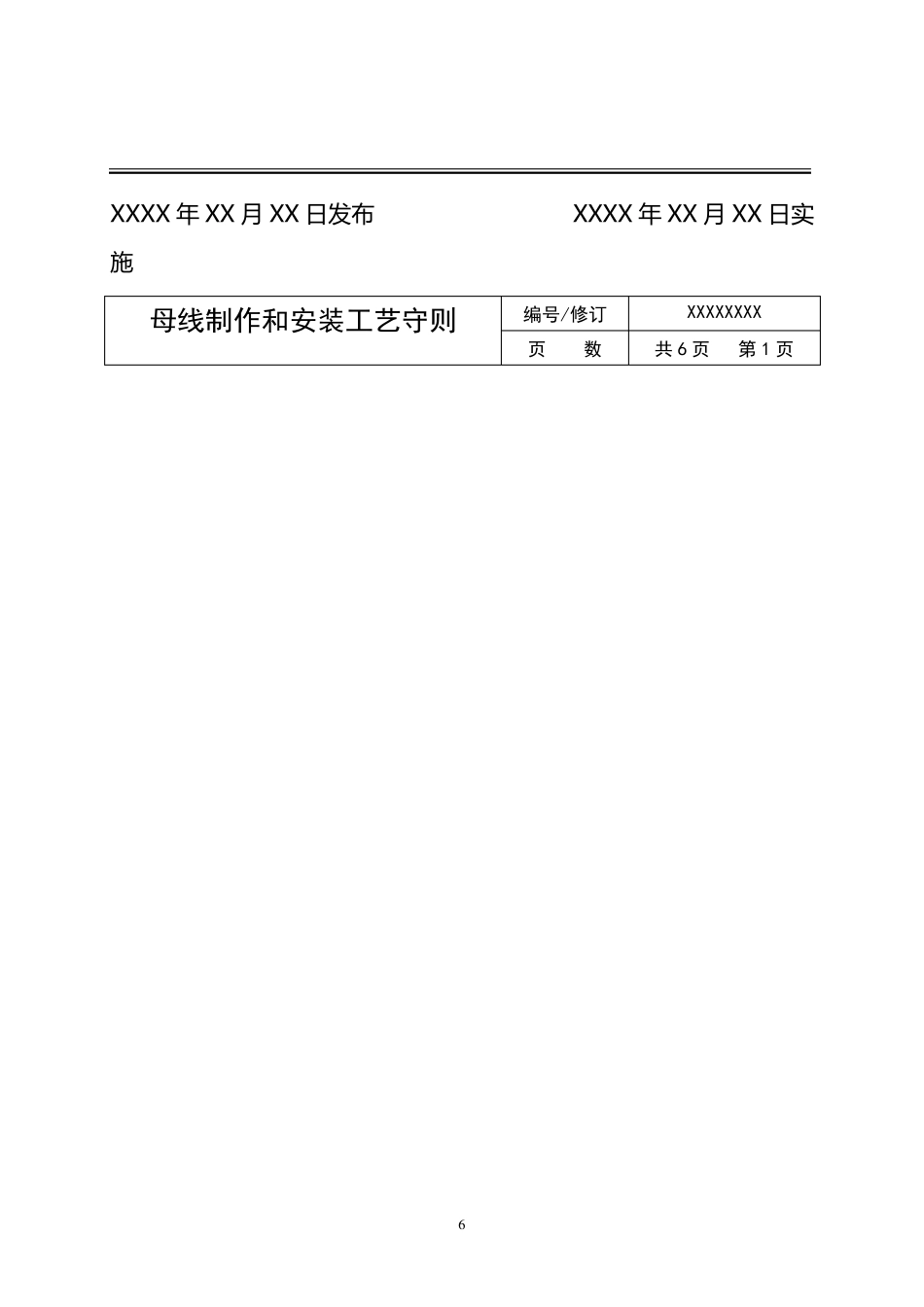

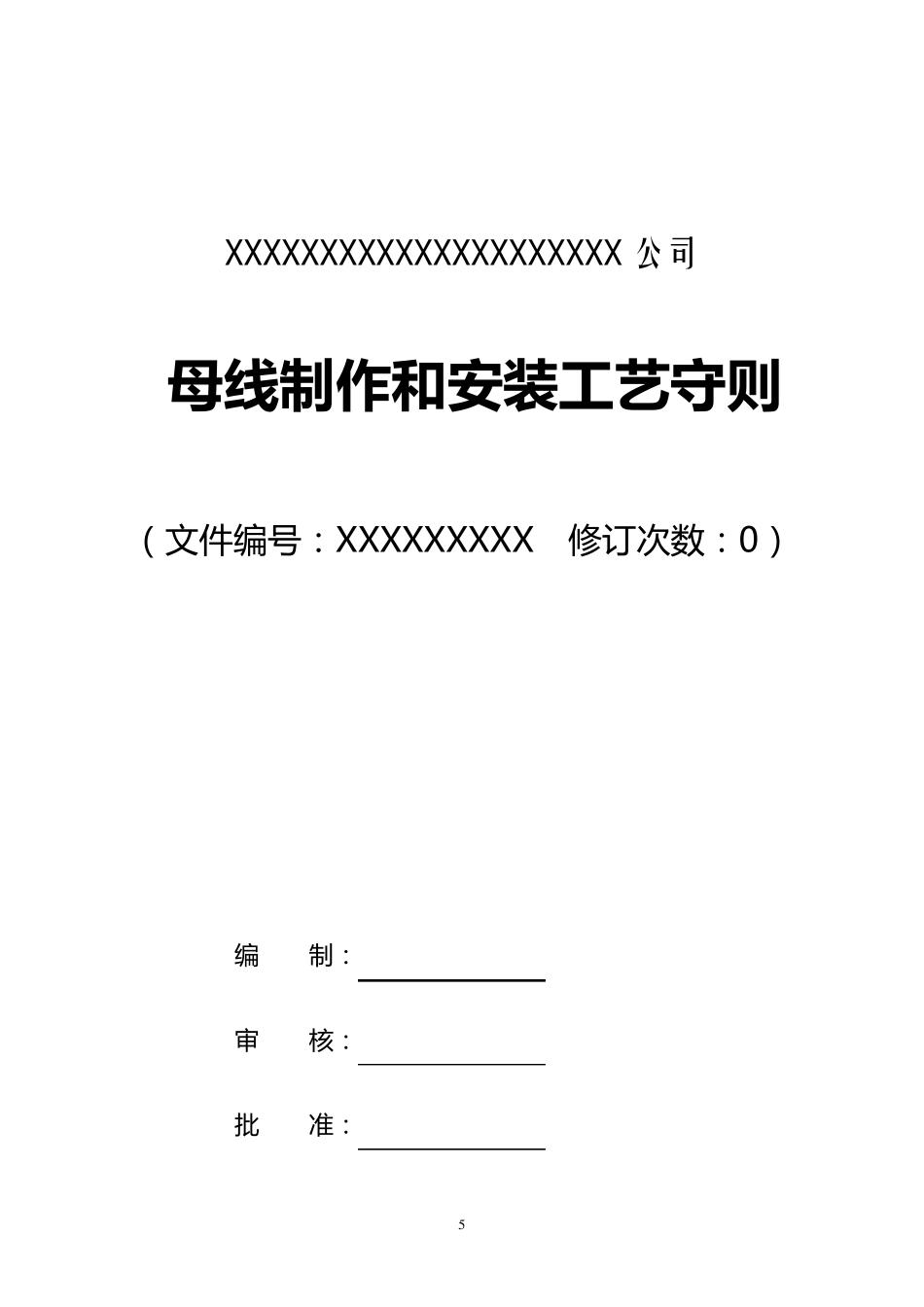

5 XXXXXXXXXXXXXXXXXXXXX 公司 母 线 制 作和安装工艺守则 （ 文 件编号：XXXXXXXXX 修订次数：0） 编 制： 审 核： 批 准： 6 XXXX 年 XX 月 XX 日 发布 XXXX 年 XX 月 XX 日 实施 母线制作和安装工艺守则 编号/修订 XXXXXXXX 页 数 共 6 页 第 1 页 7 1 主题内容和适用范围 本工艺守则规定了母线系统的制造及安装加工应遵循的原则。适用我公司生产的低压成套开关设备的母线加工和安装。 2 引用标准 CECS 49-1993 低压成套开关设备验收规程 GBJ149-1990 电气装置安装工程母线装置施工及验收规范 GB2681-1981 电工成套装置中的导线颜色 GB 50258-1996 电气装置安装工程低压电气施工及验收规范 3 设备、工具及材料 3.1 TMY 型铜母线、BV、BVR 型铜芯塑料导线、铜接头、接线鼻等。 3.2 各种规格螺栓、螺钉、垫圈、弹簧垫圈、螺母等。 3.3 折弯机、冲床、台钻、台虎钳、木（橡皮）锤、扳手、电动工具（钻头、丝锥）、锉刀划针、样冲、起子、钢卷尺、直尺、角尺等。 4 铜母线加工工艺过程 4.1 根据图样要求或根据回路额定电流、动热稳定要求选择母线规格。 4.2 按柜内一次元件安装位置结合柜体结构确定母线长度、弯制形式制作母线样线。 4.3 按样线进行落料弯制，然后根据元件端头及母线搭接工艺要求进行划线、冲孔或钻孔，并倒角去除孔口毛 刺 。 4.4 母线表 面 搪 锡 4.4.1 直接采 购 搪 锡 母线。 4.4.2 对 于 不 便 搪 锡 的铜母线之 间 相 互 装配 搭接处 ，应在 中间 加涂 敷 导电膏 。 4.5 母线表 面 相 序 标识 在 母线适当 部 位加上 标记 色标： A 相 为 黄 色、B 相 为 绿 色、C 相 为 红 色、直流正 极为 棕 色，负 极 为 蓝 色，中性 线为 淡 蓝 色，接地 线为 黄 绿 双 色。 4.6 母线安装前 ，搪 过锡 的搭接面 必 须 清 洁 ，选用适合的螺栓、垫圈、弹簧垫圈及螺母。 5 软 母线加工工艺过程 5.1 根据图纸 要求或按回路额定电流要求及设备条 件选用铜芯塑料线的规格。 母线制作和安装工艺守则 编号/修订 XXXXXXXXX 页 数 共 6 页 第 2 页 8 5.2 选择合适的下线途径后量线落料，用剥线钳剥去适量的绝缘层。剥线长度参见表1。清除表面氧化物及粘着物，不得损伤铜芯。 表 1 5.3 选择合适的接线鼻，套在塑料线的导线芯上，用液压钳压紧，进行搪...
