母线安装规范

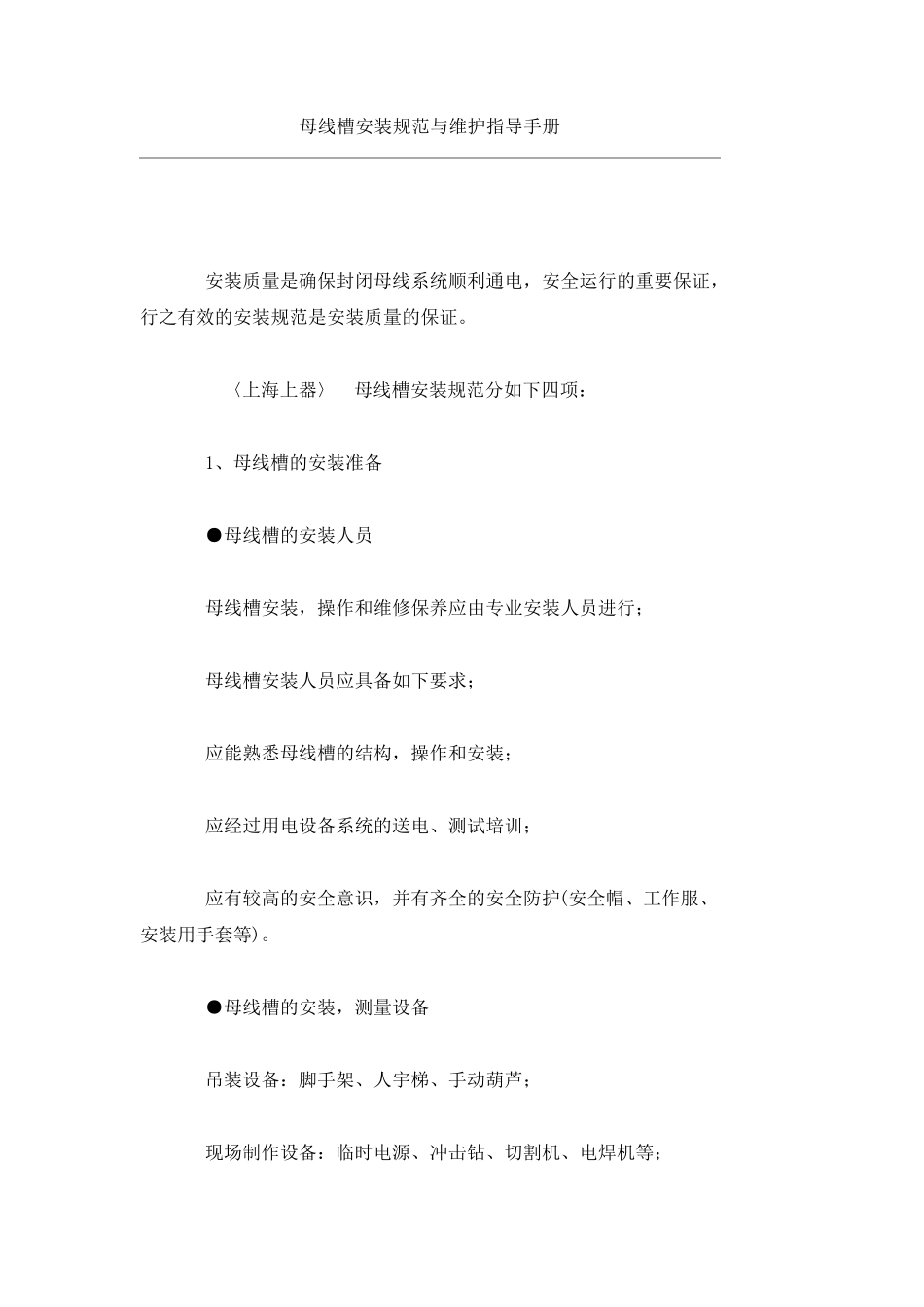

母线安装规范_第1页
1/7
母线安装规范_第2页
2/7
母线安装规范_第3页
3/7
母线槽安装规范与维护指导手册 安装质量是确保封闭母线系统顺利通电,安全运行的重要保证,行之有效的安装规范是安装质量的保证。 〈上海上器〉 母线槽安装规范分如下四项: 1、母线槽的安装准备 ●母线槽的安装人员 母线槽安装,操作和维修保养应由专业安装人员进行; 母线槽安装人员应具备如下要求; 应能熟悉母线槽的结构,操作和安装; 应经过用电设备系统的送电、测试培训; 应有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安装用手套等)。 ●母线槽的安装,测量设备 吊装设备:脚手架、人宇梯、手动葫芦; 现场制作设备:临时电源、冲击钻、切割机、电焊机等; 锁紧设备:螺丝刀、M6-16 扳手、套筒和扭矩扳手; 测试设备:水平仪、卷尺、细线吊垂、500V 兆欧表 2、母线槽安装步骤(所有安装步骤应在母线槽不带电时进行) ●根据母线槽最终设计走向,确认其走向上的障碍物及预留位置有无更改; ●进行母线槽安装现场的支架制作及安装; ●进行安装前的绝缘检测; ●吊装母线槽及段间连接; ●对前期安装进行矫正、调整、检查; ●将母线槽与配电设备(开关柜、变压器等)连接; ●安装插接箱等装置; ●对母线槽系统进行电气检测。 3、母线槽安装规则 ●母线槽的装卸和储存 母线槽不得用裸钢丝绳起吊和绑扎,母线槽不得任意堆放和在地面 上 拖 拉 . 外 壳 上 不 得 进 行 其 他 作 业 , 应 采 用 多 点 吊 装 及 叉 车 平 稳 铲 放且 不 得 伤 及 母 线 槽 。 母 线 槽 应 堆 放 于 干 燥 、 清 洁 、 无 腐 蚀 气 体 污 染 的 仓库 内 。 母 线 槽 上 下 摞 放 之 间 应 夹 放 软 包 装 隔 垫 , 并 妥 善 保 管 。 ● 母 线 槽 的 安 装 走 向 每 批 母 线 槽 发 货 时 . 都 配 备 走 向 图 并 附 带 一 套 详 细 的 走 向 清 单 。所 有 母 线 槽 都 具 有 相 应 的 分 线 、 分 段 编 号 、 安 装 时 按 号 依 次 对 号 。 ● 母 线 槽 安 装 前 的 检 测 检 查 母 线 槽 外 壳 是 否 完 整 , 有 无 损 坏 , 检 查 母 线 槽 外 壳 螺 栓 有 无松 动 , 并 保 证 螺 栓 连 接 可 靠 ; 检 查 母 线 槽 插 接 口 是 否 关 闭 、 锁 紧 ; 用 500V兆 欧 表测 ...
