母线技术要求

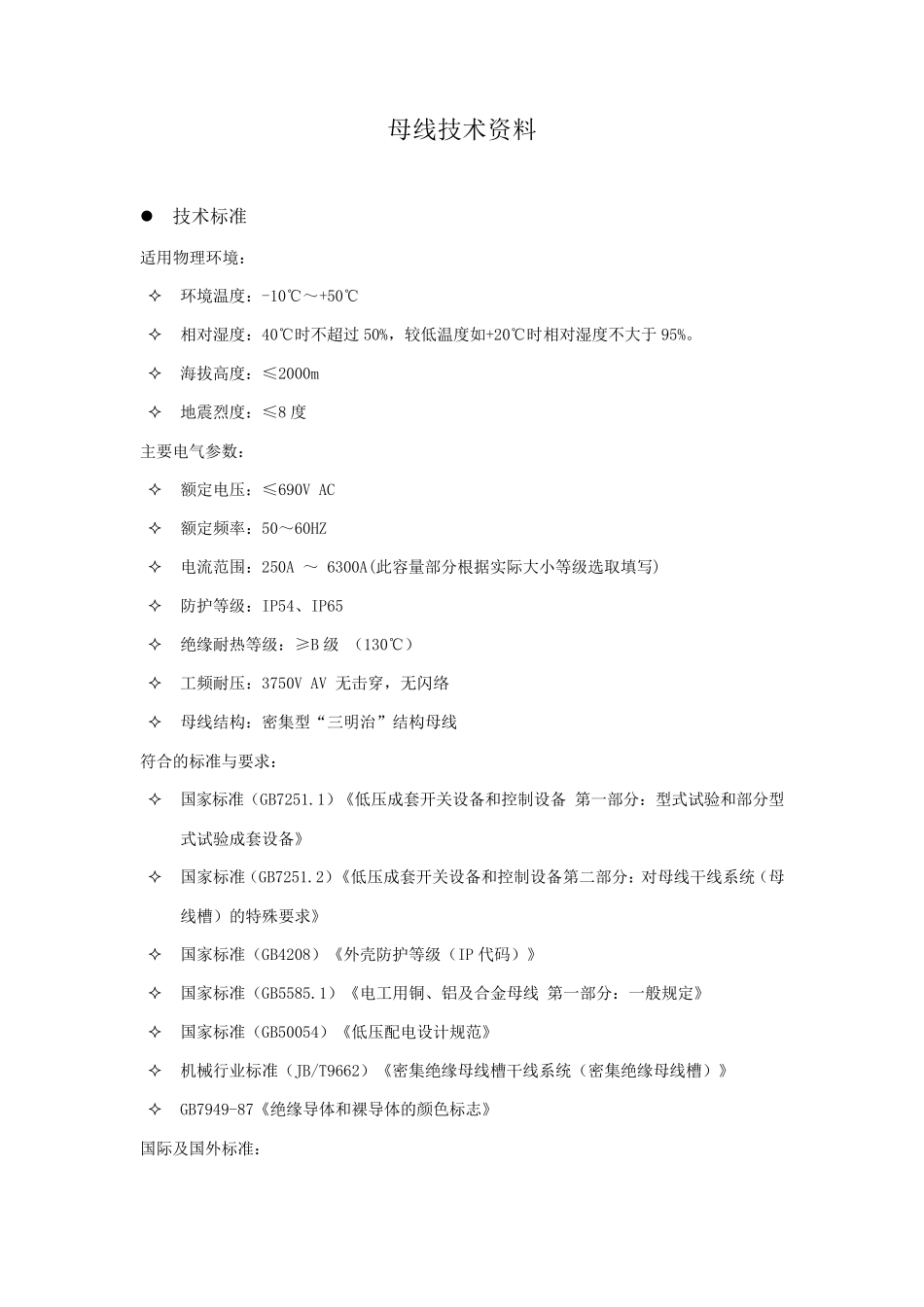

母线技术要求_第1页
1/7

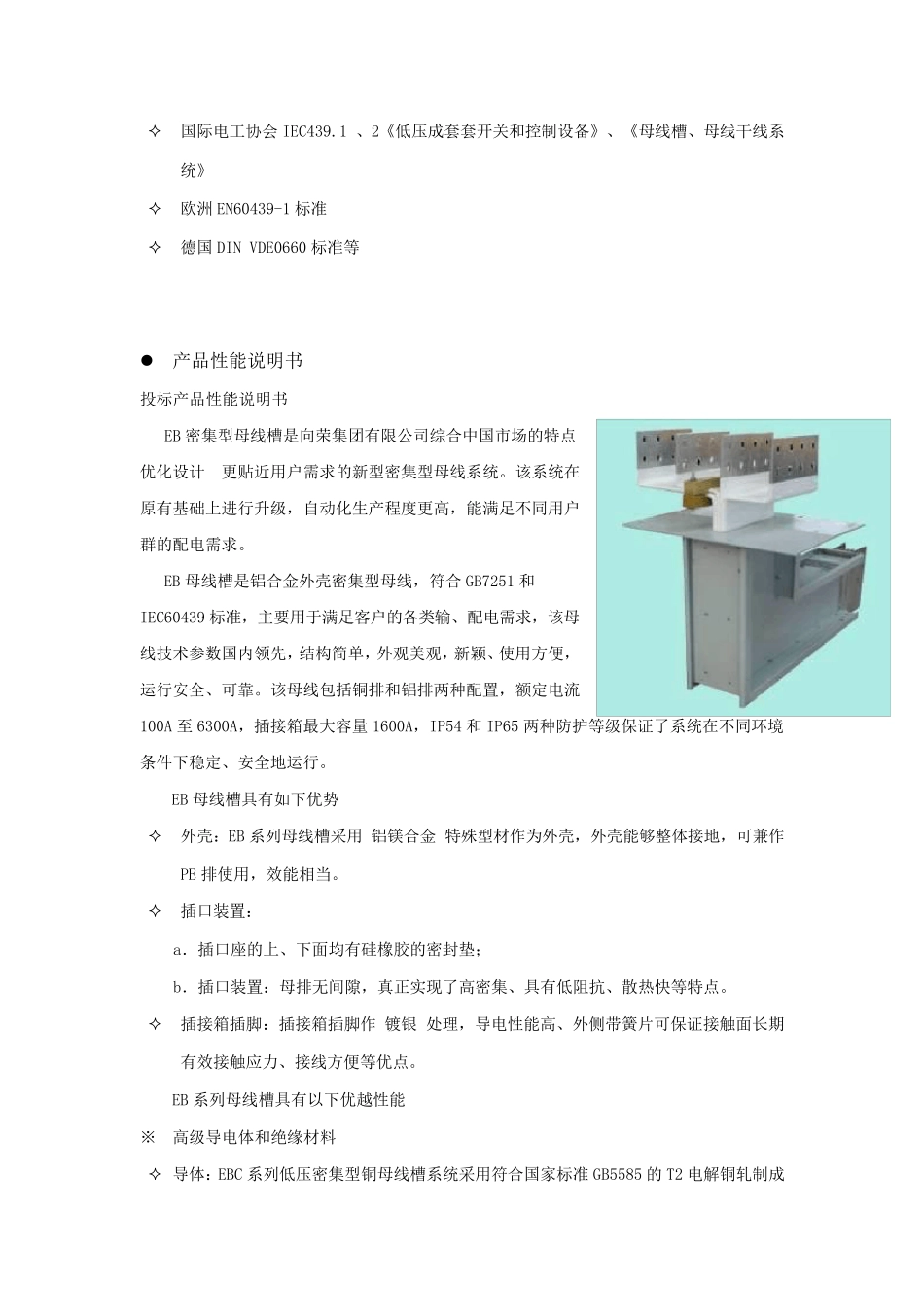

母线技术要求_第2页
2/7

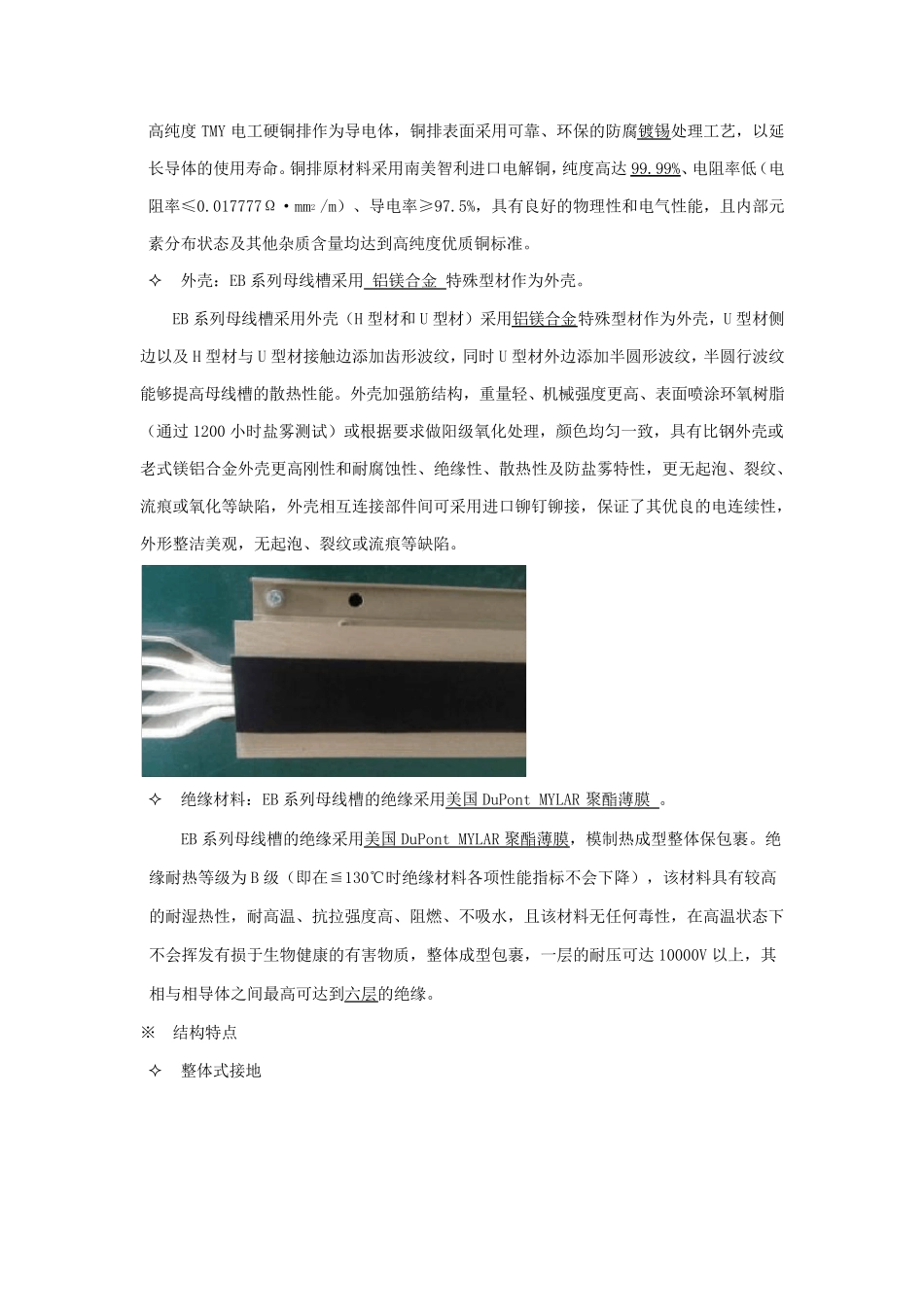

母线技术要求_第3页
3/7
母线技术资料  技术标准 适用物理环境:  环境温度:-10℃~+50℃  相对湿度:40℃时不超过50%,较低温度如+20℃时相对湿度不大于95%。  海拔高度:≤2000m  地震烈度:≤8 度 主要电气参数:  额定电压:≤690V AC  额定频率:50~60HZ  电流范围:250A ~ 6300A(此容量部分根据实际大小等级选取填写)  防护等级:IP54、IP65  绝缘耐热等级:≥B 级 (130℃)  工频耐压:3750V AV 无击穿,无闪络  母线结构:密集型“三明治”结构母线 符合的标准与要求:  国家标准(GB7251.1)《低压成套开关设备和控制设备 第一部分:型式试验和部分型式试验成套设备》  国家标准(GB7251.2)《低压成套开关设备和控制设备第二部分:对母线干线系统(母线槽)的特殊要求》  国家标准(GB4208)《外壳防护等级(IP 代码)》  国家标准(GB5585.1)《电工用铜、铝及合金母线 第一部分:一般规定》  国家标准(GB50054)《低压配电设计规范》  机械行业标准(JB/T9662)《密集绝缘母线槽干线系统(密集绝缘母线槽)》  GB7949-87《绝缘导体和裸导体的颜色标志》 国际及国外标准:  国 际 电 工 协 会 IEC439.1 、 2《 低 压 成 套 套 开 关 和 控 制 设 备 》 、 《 母 线 槽 、 母 线 干 线 系统 》  欧 洲 EN60439-1 标 准  德 国 DIN VDE0660 标 准 等  产 品 性 能 说 明 书 投 标 产 品 性 能 说 明 书 EB 密 集 型 母 线 槽 是 向 荣 集 团 有 限 公 司 综 合 中 国 市 场 的 特 点优 化 设 计 更 贴 近 用 户 需 求 的 新 型 密 集 型 母 线 系 统 。 该 系 统 在原 有 基 础 上 进 行 升 级 , 自 动 化 生 产 程 度 更 高 , 能 满 足 不 同 用 户群 的 配 电 需 求 。 EB 母 线 槽 是 铝 合 金 外 壳 密 集 型 母 线 , 符 合 GB7251 和IEC60439 标 准 , 主 要 用 于 满 足 客 户 的 各 类 输 、 配 电 需 求 , 该 母线 技 术 参 数 国 内 领 先 , 结 构 简 单 , 外 观 美 观 , 新 颖 、 使 用 方 便 ,运 行 安 全 、 可 靠 。 该 母 线 包括铜排和 铝 排两种配 置, 额定电 流100A 至63...
