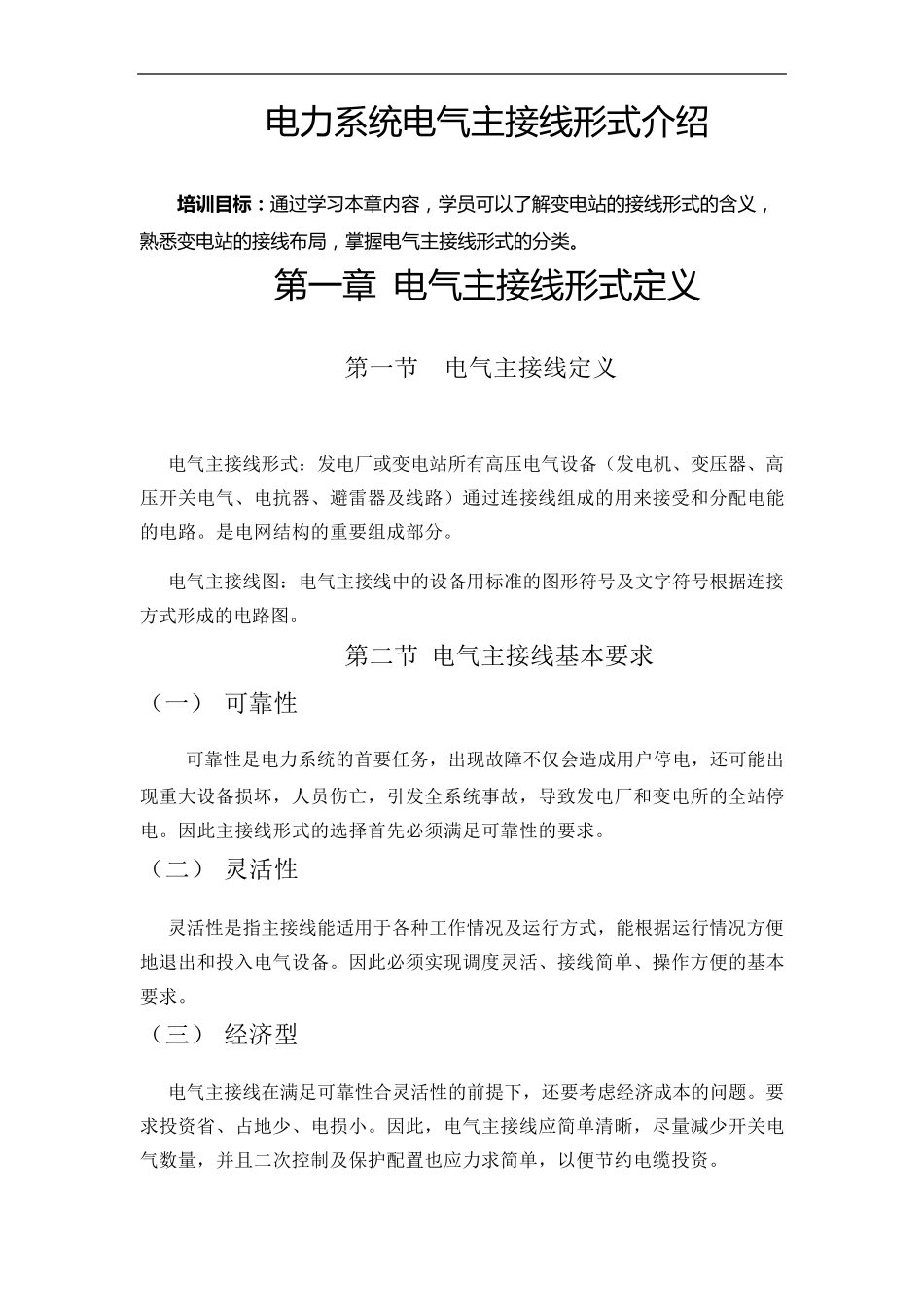

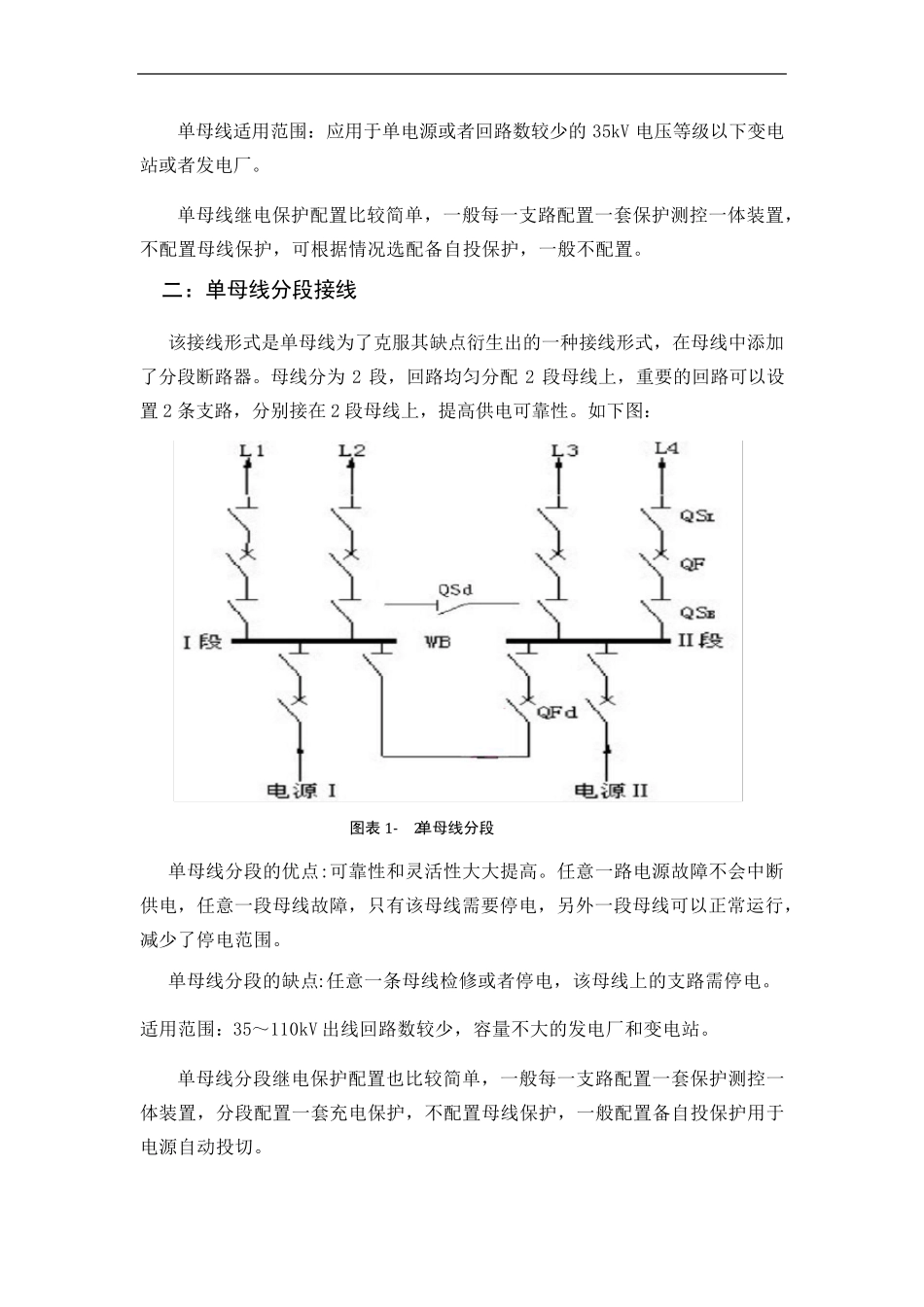

电 力 系 统 电 气 主 接 线 形 式 介 绍 培训目标：通 过 学 习 本 章 内 容 ， 学 员 可 以 了 解 变 电 站 的 接 线 形 式 的 含 义 ，熟 悉 变 电 站 的 接 线 布 局 ， 掌 握 电 气 主 接 线 形 式 的 分 类 。 第一章 电 气 主 接 线 形 式 定义 第一节 电气主接线定义 电气主接线形式：发电厂或变电站所有高压电气设备（发电机、变压器、高压开关电气、电抗器、避雷器及线路）通过连接线组成的用来接受和分配电能的电路。是电网结构的重要组成部分。 电气主接线图：电气主接线中的设备用标准的图形符号及文字符号根据连接方式形成的电路图。 第二节 电气主接线基本要求 （一） 可靠性 可靠性是电力系统的首要任务，出现故障不仅会造成用户停电，还可能出现重大设备损坏，人员伤亡，引发全系统事故，导致发电厂和变电所的全站停电。因此主接线形式的选择首先必须满足可靠性的要求。 （二） 灵活性 灵活性是指主接线能适用于各种工作情况及运行方式，能根据运行情况方便地退出和投入电气设备。因此必须实现调度灵活、接线简单、操作方便的基本要求。 （三） 经济型 电气主接线在满足可靠性合灵活性的前提下，还要考虑经济成本的问题。要求投资省、占地少、电损小。因此，电气主接线应简单清晰，尽量 减 少开关电气数 量 ，并 且 二次 控 制 及保 护 配置 也 应力求简单，以 便节约 电缆 投资。 因此，主接线的设计涉及到技术和经济两个方面，实际应用中要做到因地制宜，不能片面的强调三个方面的任意一个，而忽略其他的方面，应该首先满足技术要求，其次做到合理布局，精心设计，节省费用。 第二章 有汇流母线的主接线形式分类 电气主接线按照是否有无汇流母线分为有汇流母线和无汇流母线两大类。变电站内基本都是有汇流母线的，其接线方式包括单母线，双母线及其衍生接线形式。无汇流母线则包括单元接线、桥形接线和多角形等接线形式。 第一节 单母线及其衍生接线形式 一：单母线接线 只有一组汇流母线，所有设备均匀地分布在该母线上。每一条回路配置一组断路器及相应的隔离开关及接地刀闸。 如下图所示： 图表 1 -1单母线接 单母线的优点：接线简单、清晰、设备少、运行操作方便。扩建方便。 单母线的缺点：可靠性差和灵活性差。 单母线适用范围：应用于单电源或者回路数较少的35kV 电压等级以下变电站或者发电厂...
