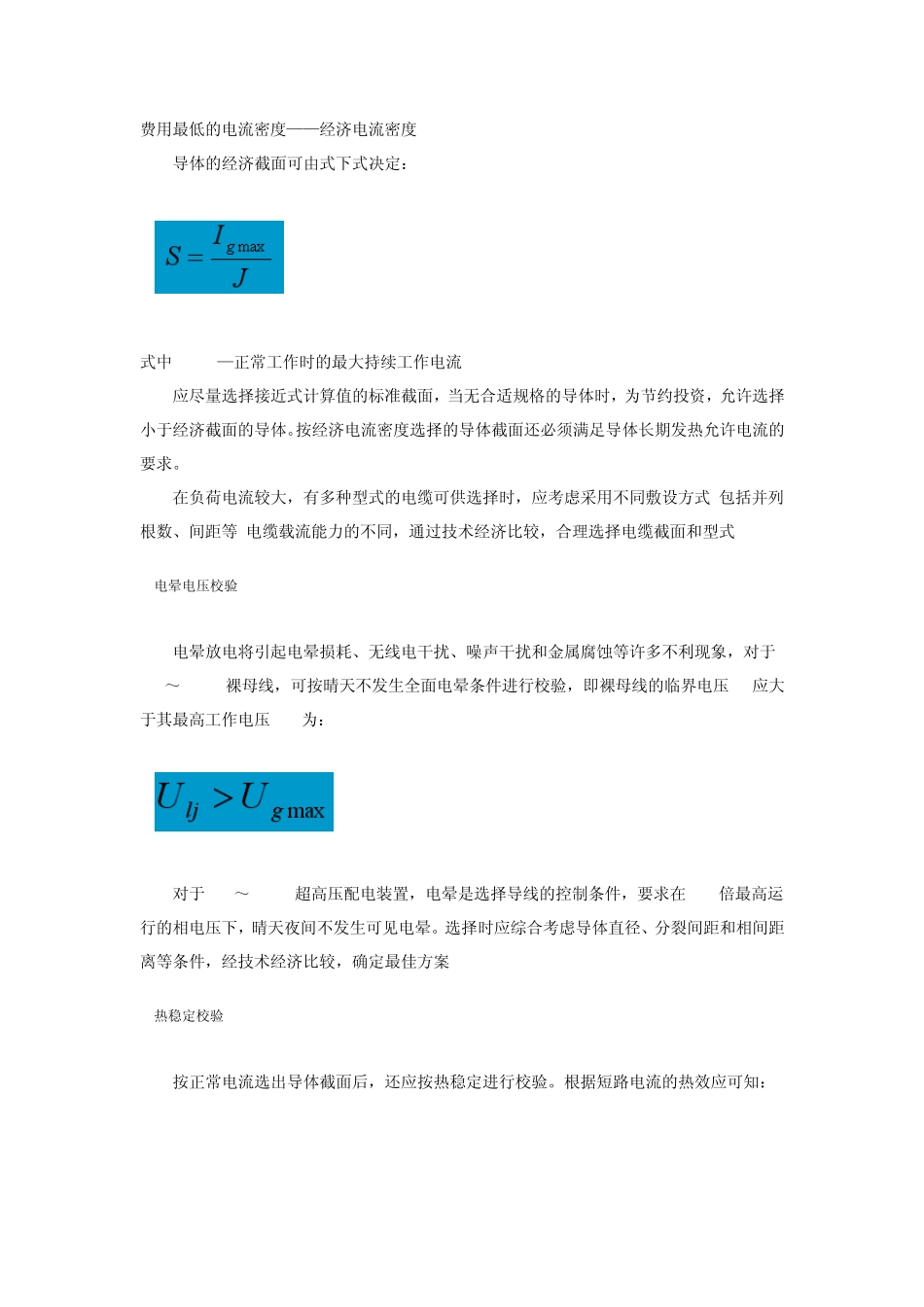

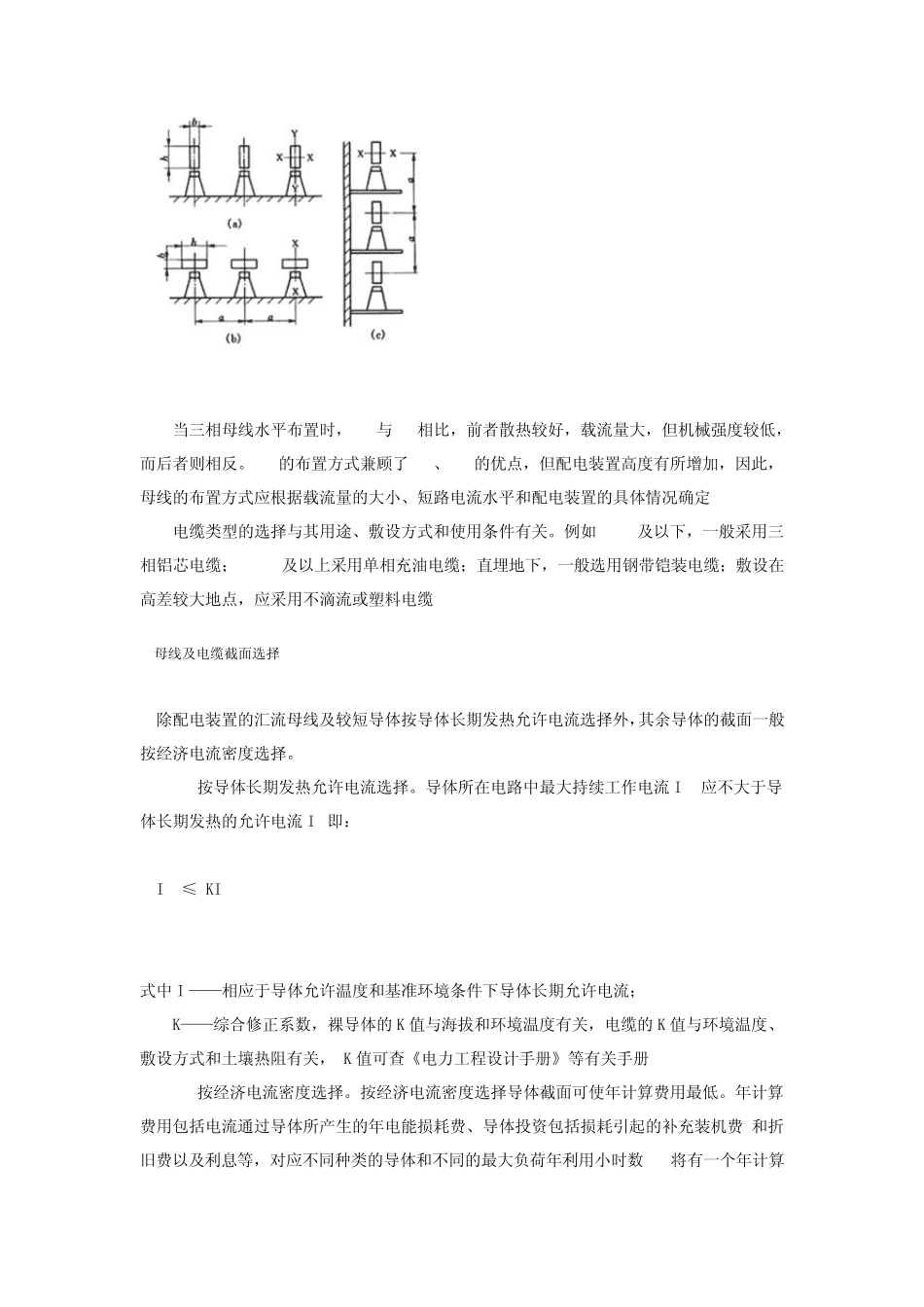

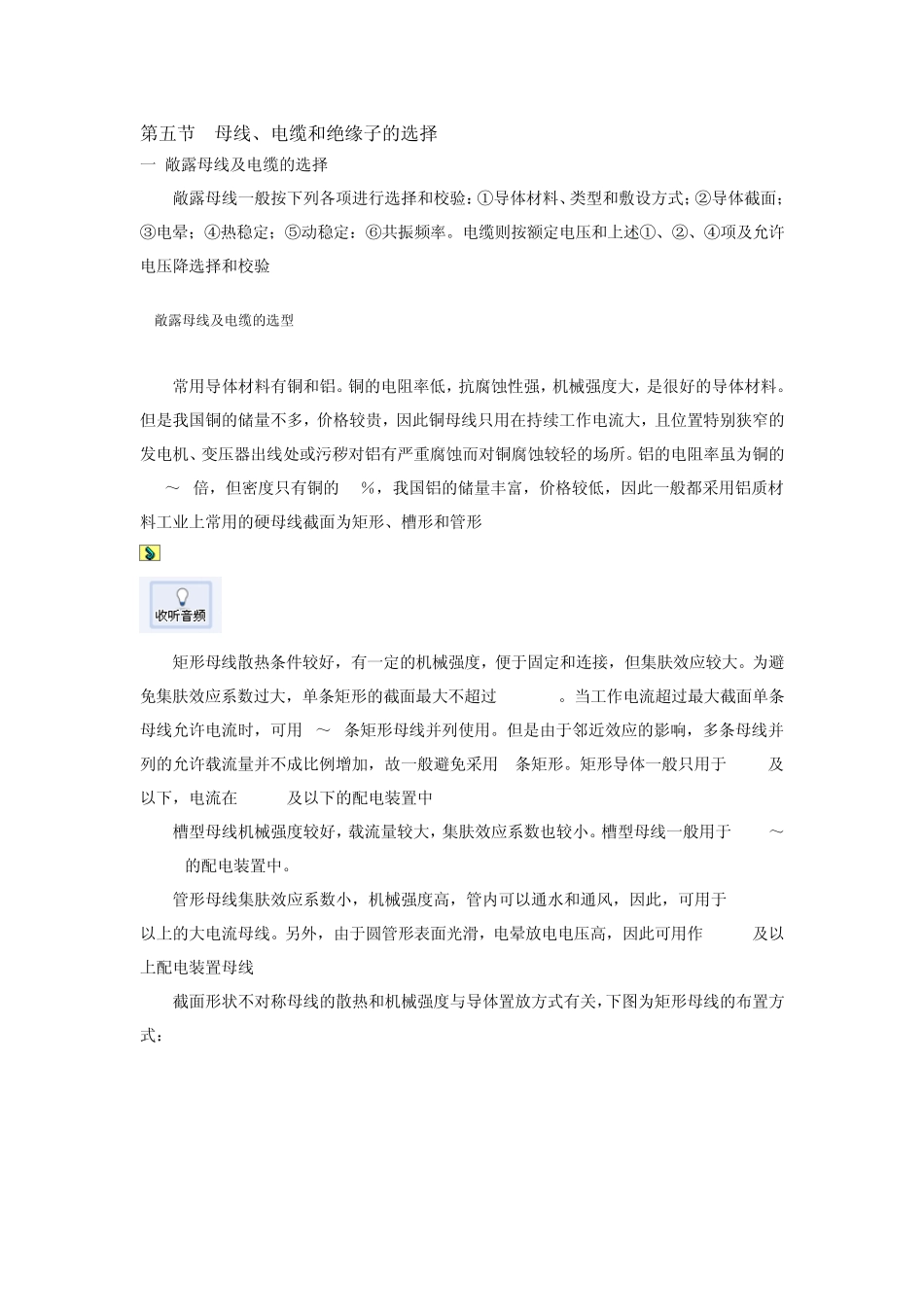

第五节 母线、电缆和绝缘子的选择 一.敞露母线及电缆的选择 敞露母线一般按下列各项进行选择和校验：①导体材料、类型和敷设方式；②导体截面；③电晕；④热稳定；⑤动稳定：⑥共振频率。电缆则按额定电压和上述①、②、④项及允许电压降选择和校验 1.敞露母线及电缆的选型 常用导体材料有铜和铝。铜的电阻率低，抗腐蚀性强，机械强度大，是很好的导体材料。但是我国铜的储量不多，价格较贵，因此铜母线只用在持续工作电流大，且位置特别狭窄的发电机、变压器出线处或污秽对铝有严重腐蚀而对铜腐蚀较轻的场所。铝的电阻率虽为铜的1.7～2倍，但密度只有铜的30％，我国铝的储量丰富，价格较低，因此一般都采用铝质材料工业上常用的硬母线截面为矩形、槽形和管形 矩形母线散热条件较好，有一定的机械强度，便于固定和连接，但集肤效应较大。为避免集肤效应系数过大，单条矩形的截面最大不超过 1250mm2。当工作电流超过最大截面单条母线允许电流时，可用 2～4条矩形母线并列使用。但是由于邻近效应的影响，多条母线并列的允许载流量并不成比例增加，故一般避免采用 4条矩形。矩形导体一般只用于 35kV及以下，电流在 4000A及以下的配电装置中 槽型母线机械强度较好，载流量较大，集肤效应系数也较小。槽型母线一般用于 4000～8000A的配电装置中。 管形母线集肤效应系数小，机械强度高，管内可以通水和通风，因此，可用于 8000A以上的大电流母线。另外，由于圆管形表面光滑，电晕放电电压高，因此可用作 110kV及以上配电装置母线 截面形状不对称母线的散热和机械强度与导体置放方式有关，下图为矩形母线的布置方式： 当 三 相 母 线 水 平 布 置 时 ， (a)与 (b)相 比 ， 前 者 散 热 较 好 ， 载 流 量 大 ， 但 机 械 强 度 较 低 ，而 后 者 则 相 反 。 (c)的 布 置 方 式 兼 顾 了 (a)、 (b)的 优 点 ， 但 配 电 装 置 高 度 有 所 增 加 ， 因 此 ，母 线 的 布 置 方 式 应 根 据 载 流 量 的 大 小 、 短 路 电 流 水 平 和 配 电 装 置 的 具 体 情 况 确 定 电 缆 类 型 的 选 择 与 其 用 途 、 敷 设 方 式 和 使 用 条 件 有 关 。 例 如 35kV及 以 下 ， 一 般 采 用 三相 铝 芯 电 缆 ； 110kV及 以 上 采 用 单 相 充 油 电 缆 ； 直 埋 地 下 ，...
