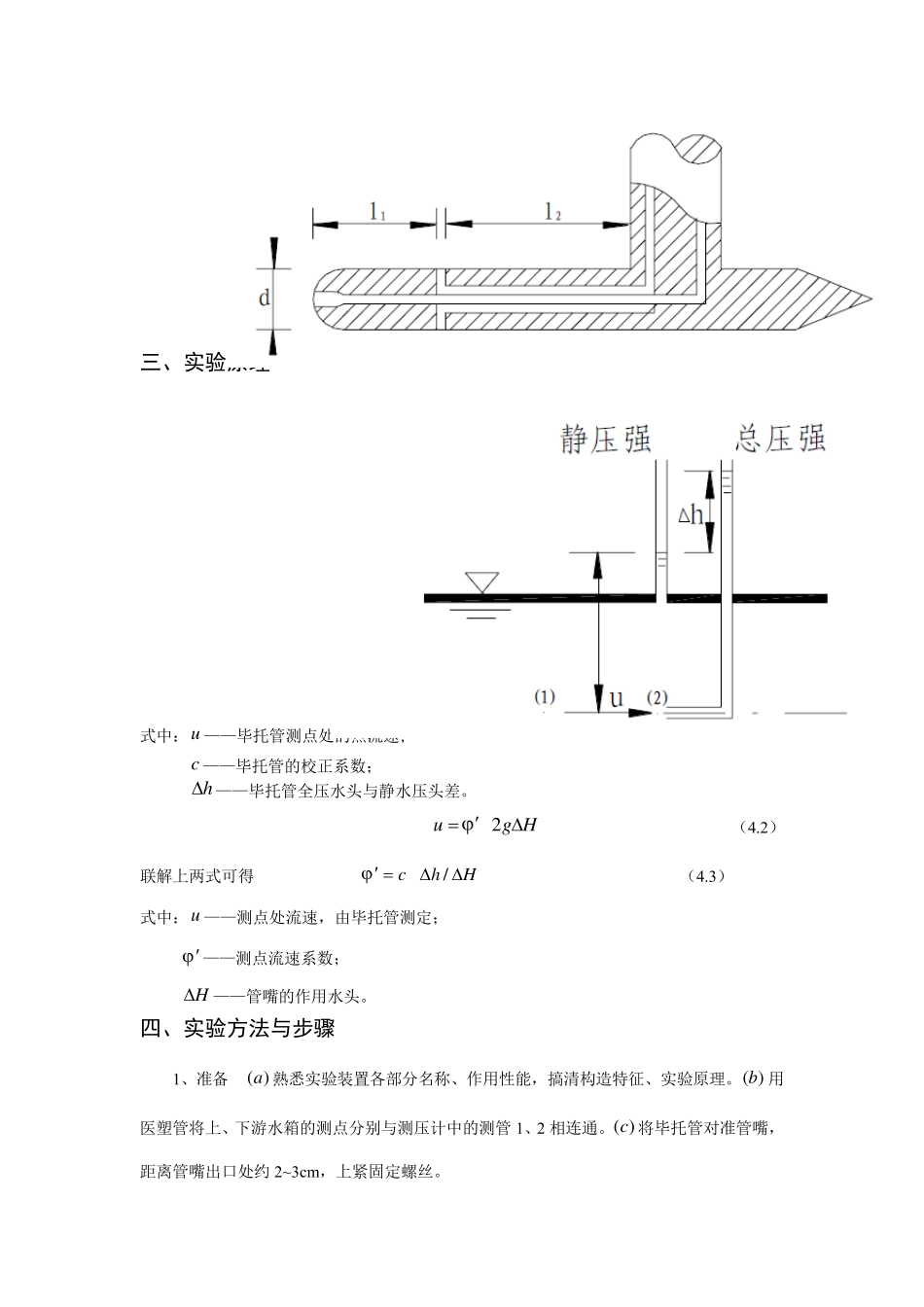

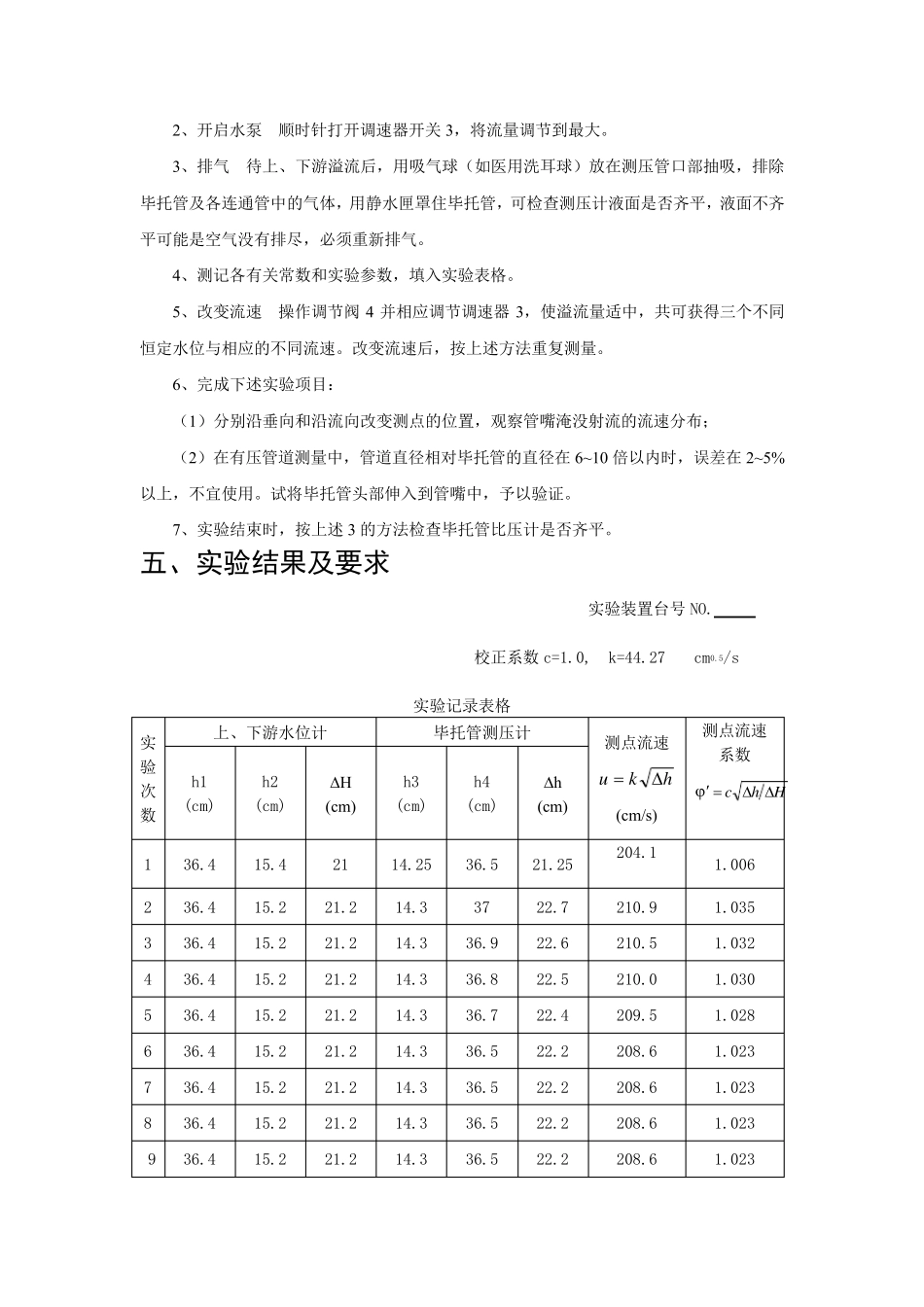

（四）毕托管测速实验 一、实验目的和要求 1.通过对管嘴淹没出流点流速及点流速系数的测量，掌握用毕托管测量点流速的技能； 2.了解普朗特型毕托管的构造和适用性，并检验其量测精度，进一步明确传统流体力学量测仪器的现实作用。 二、实验装置 本实验的装置如图4.1 所示。 图4.1 毕托管实验装置图 1.自循环供水器；2.实验台；3.可控硅无级调速器；4.水位调节阀；5.恒压水箱；6.管嘴 7.毕托管；8.尾水箱与导轨；9.测压管；10.测压计；11.滑动测量尺（滑尺）；12.上回水管。 说 明： 经淹没管嘴6，将高低水箱水位差的位能转换成动能，并用毕托管测出其点流速值。测压计10 的测压管1、2 用以测量低水箱位置水头，测压管3、4 用以测量毕托管的全压水头和静压水头，水位调节阀4 用以改变测点的流速大小。 图 4.2 毕托管结构示意图 三、实验原理 图4.3 毕托管测速原理图 hkhgcu2 gck2 （4.1） 式中：u ——毕托管测点处的点流速； c ——毕托管的校正系数； h ——毕托管全压水头与静水压头差。 Hgu2 （4.2） 联解上两式可得 Hhc/ （4.3） 式中：u ——测点处流速，由毕托管测定；   ——测点流速系数； H——管嘴的作用水头。 四、实验方法与步骤 1、准备 )(a 熟悉实验装置各部分名称、作用性能，搞清构造特征、实验原理。)(b 用医塑管将上、下游水箱的测点分别与测压计中的测管1、2 相连通。 )(c 将毕托管对准管嘴，距离管嘴出口处约 2~3cm，上紧固定螺丝。 2、开启水泵 顺时针打开调速器开关 3，将流量调节到最大。 3、排气 待上、下游溢流后，用吸气球（如医用洗耳球）放在测压管口部抽吸，排除毕托管及各连通管中的气体，用静水匣罩住毕托管，可检查测压计液面是否齐平，液面不齐平可能是空气没有排尽，必须重新排气。 4、测记各有关常数和实验参数，填入实验表格。 5、改变流速 操作调节阀 4 并相应调节调速器 3，使溢流量适中，共可获得三个不同恒定水位与相应的不同流速。改变流速后，按上述方法重复测量。 6、完成下述实验项目： （1）分别沿垂向和沿流向改变测点的位置，观察管嘴淹没射流的流速分布； （2）在有压管道测量中，管道直径相对毕托管的直径在 6~10 倍以内时，误差在 2~5%以上，不宜使用。试将毕托管头部伸入到管嘴中，予以验证。 7、实验结束时，按上述 3 的方法检查毕托管比压计是否齐平。 五、实验结果及要求 ...
