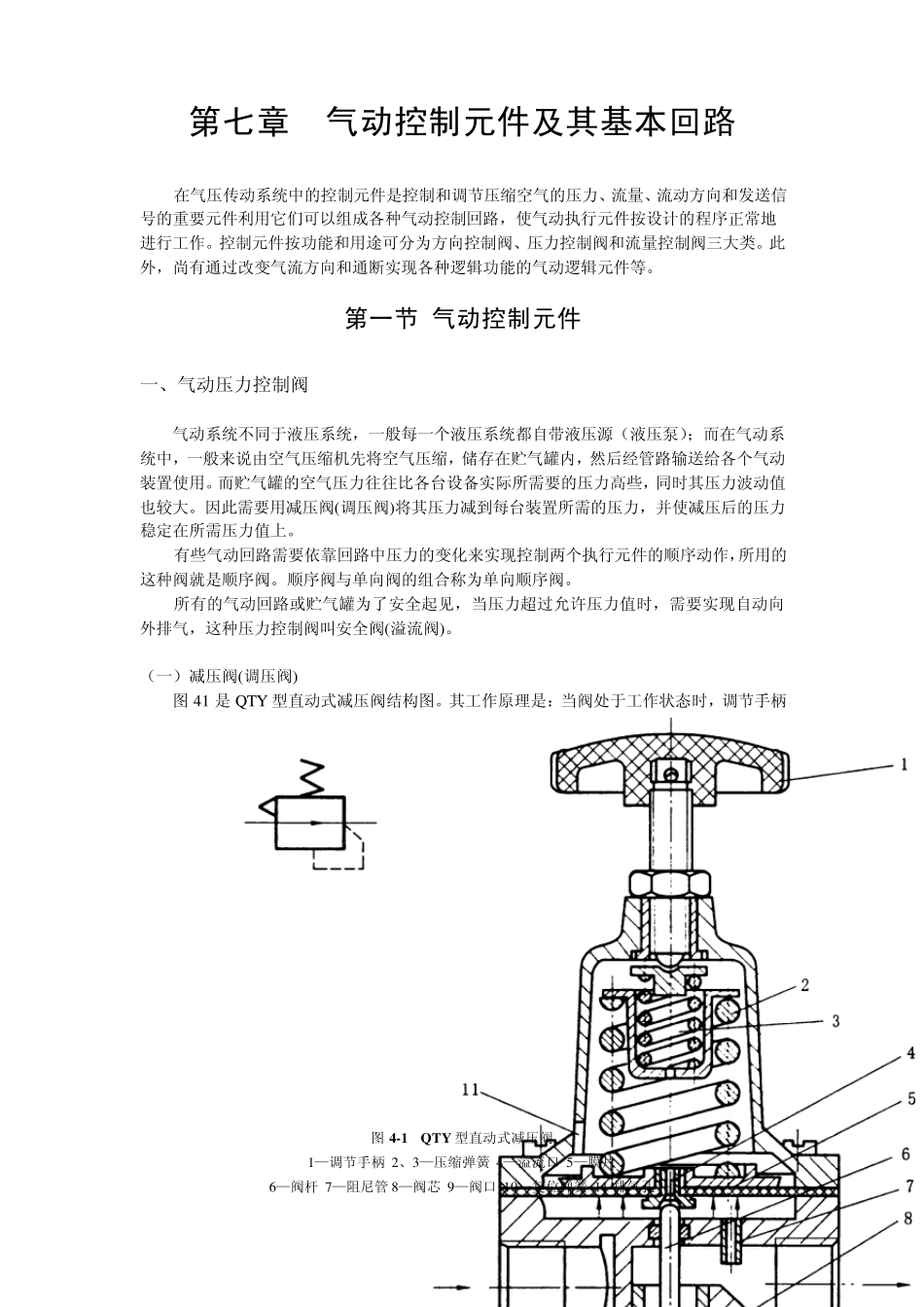

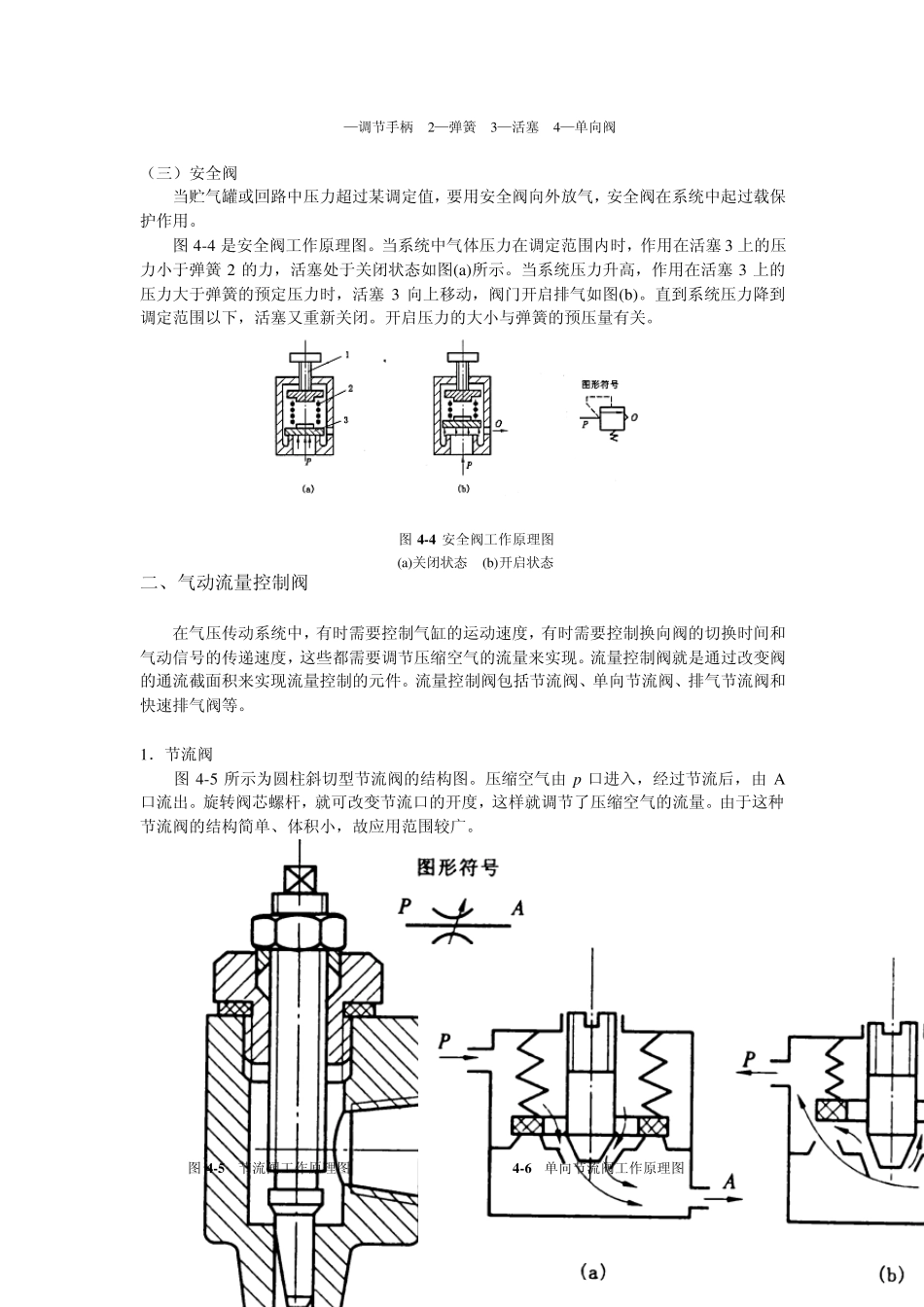

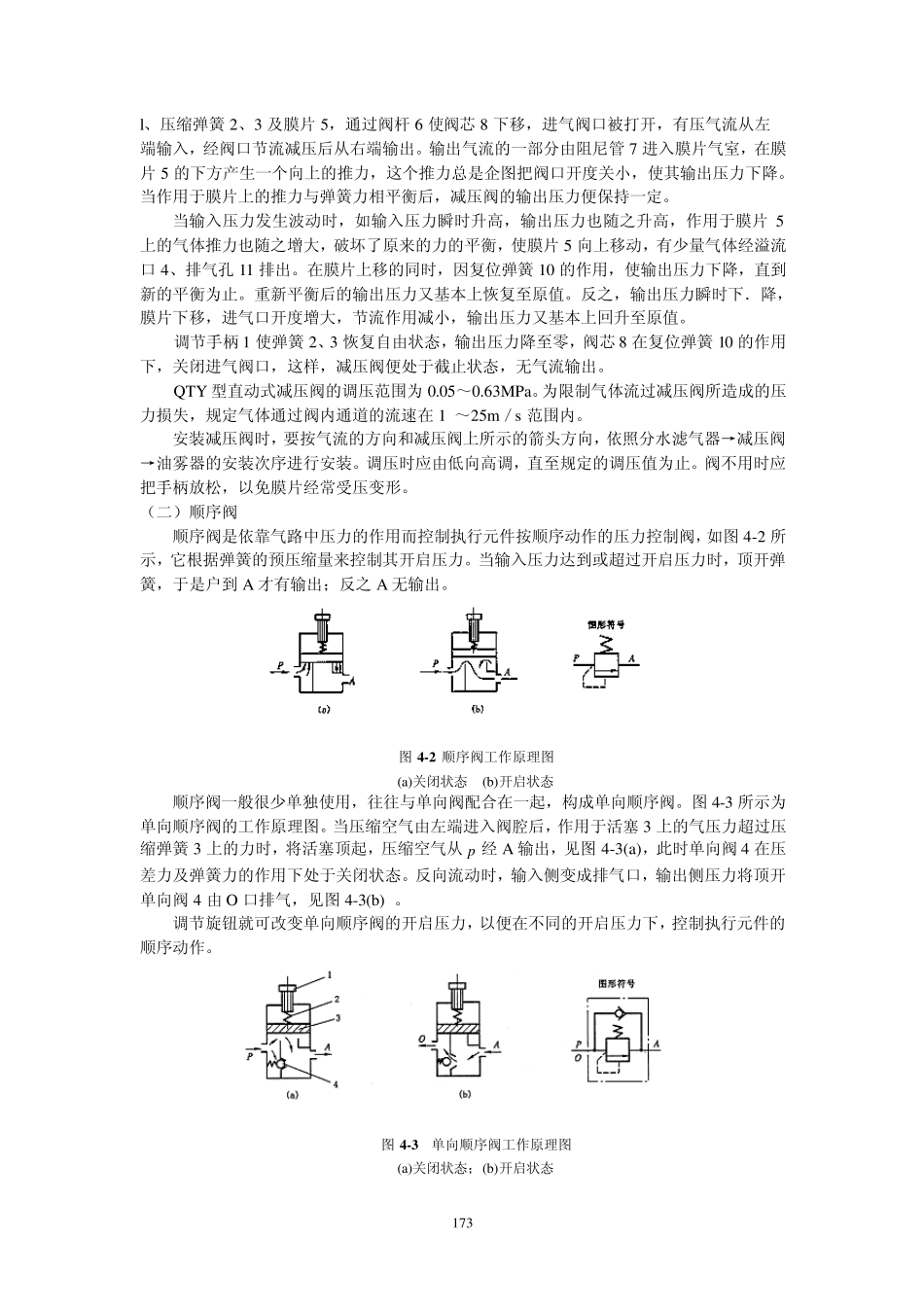

172 第七章 气动控制元件及其基本回路 在气压传动系统中的控制元件是控制和调节压缩空气的压力、流量、流动方向和发送信 号的重要元件利用它们可以组成各种气动控制回路，使气动执行元件按设计的程序正常地 进行工作。控制元件按功能和用途可分为方向控制阀、压力控制阀和流量控制阀三大类。此外，尚有通过改变气流方向和通断实现各种逻辑功能的气动逻辑元件等。 第一节 气动控制元件 一、气动压力控制阀 气动系统不同于液压系统，一般每一个液压系统都自带液压源（液压泵）；而在气动系统中，一般来说由空气压缩机先将空气压缩，储存在贮气罐内，然后经管路输送给各个气动装置使用。而贮气罐的空气压力往往比各台设备实际所需要的压力高些，同时其压力波动值也较大。因此需要用减压阀(调压阀)将其压力减到每台装置所需的压力，并使减压后的压力稳定在所需压力值上。 有些气动回路需要依靠回路中压力的变化来实现控制两个执行元件的顺序动作，所用的这种阀就是顺序阀。顺序阀与单向阀的组合称为单向顺序阀。 所有的气动回路或贮气罐为了安全起见，当压力超过允许压力值时，需要实现自动向外排气，这种压力控制阀叫安全阀(溢流阀)。 （一）减压阀(调压阀) 图41 是 QTY 型直动式减压阀结构图。其工作原理是：当阀处于工作状态时，调节手柄图4-1 QTY 型直动式减压阀 1—调节手柄 2、3—压缩弹簧 4—溢流口 5—膜片 6—阀杆 7—阻尼管 8—阀芯 9—阀口 10—复位弹簧 11-排气孔 173 l、压缩弹簧 2、3 及膜片 5，通过阀杆 6 使阀芯 8 下移，进气阀口被打开，有压气流从左 端输入，经阀口节流减压后从右端输出。输出气流的一部分由阻尼管 7 进入膜片气室，在膜片 5 的下方产生一个向上的推力，这个推力总是企图把阀口开度关小，使其输出压力下降。当作用于膜片上的推力与弹簧力相平衡后，减压阀的输出压力便保持一定。 当输入压力发生波动时，如输入压力瞬时升高，输出压力也随之升高，作用于膜片 5上的气体推力也随之增大，破坏了原来的力的平衡，使膜片 5 向上移动，有少量气体经溢流口 4、排气孔 11 排出。在膜片上移的同时，因复位弹簧 10 的作用，使输出压力下降，直到新的平衡为止。重新平衡后的输出压力又基本上恢复至原值。反之，输出压力瞬时下．降，膜片下移，进气口开度增大，节流作用减小，输出压力又基本上回升至原值。 调节手柄 1 使弹簧 2、3 恢复自由状态，输出压力降至零，阀芯...
