气压传动系统的设计与校核

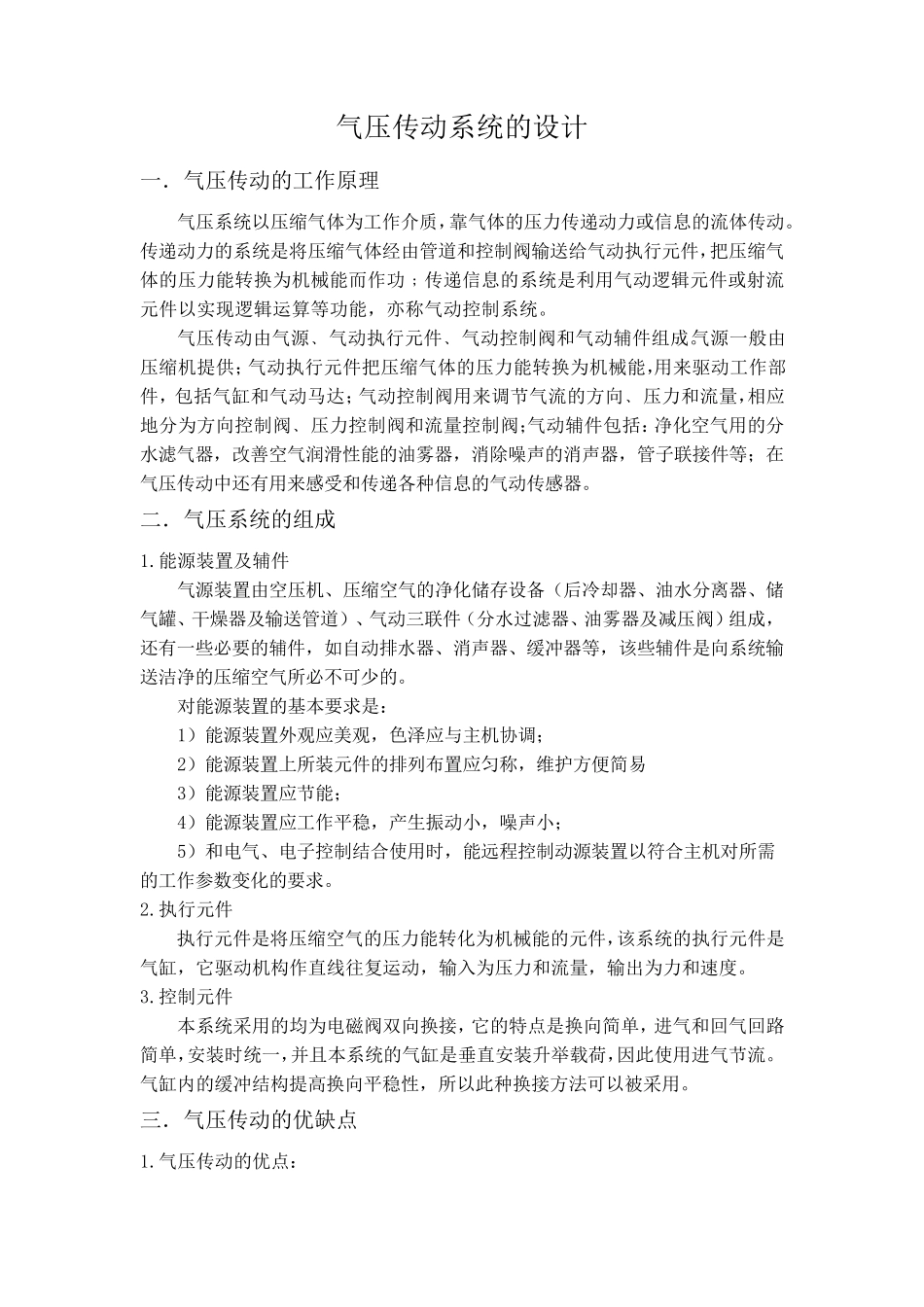

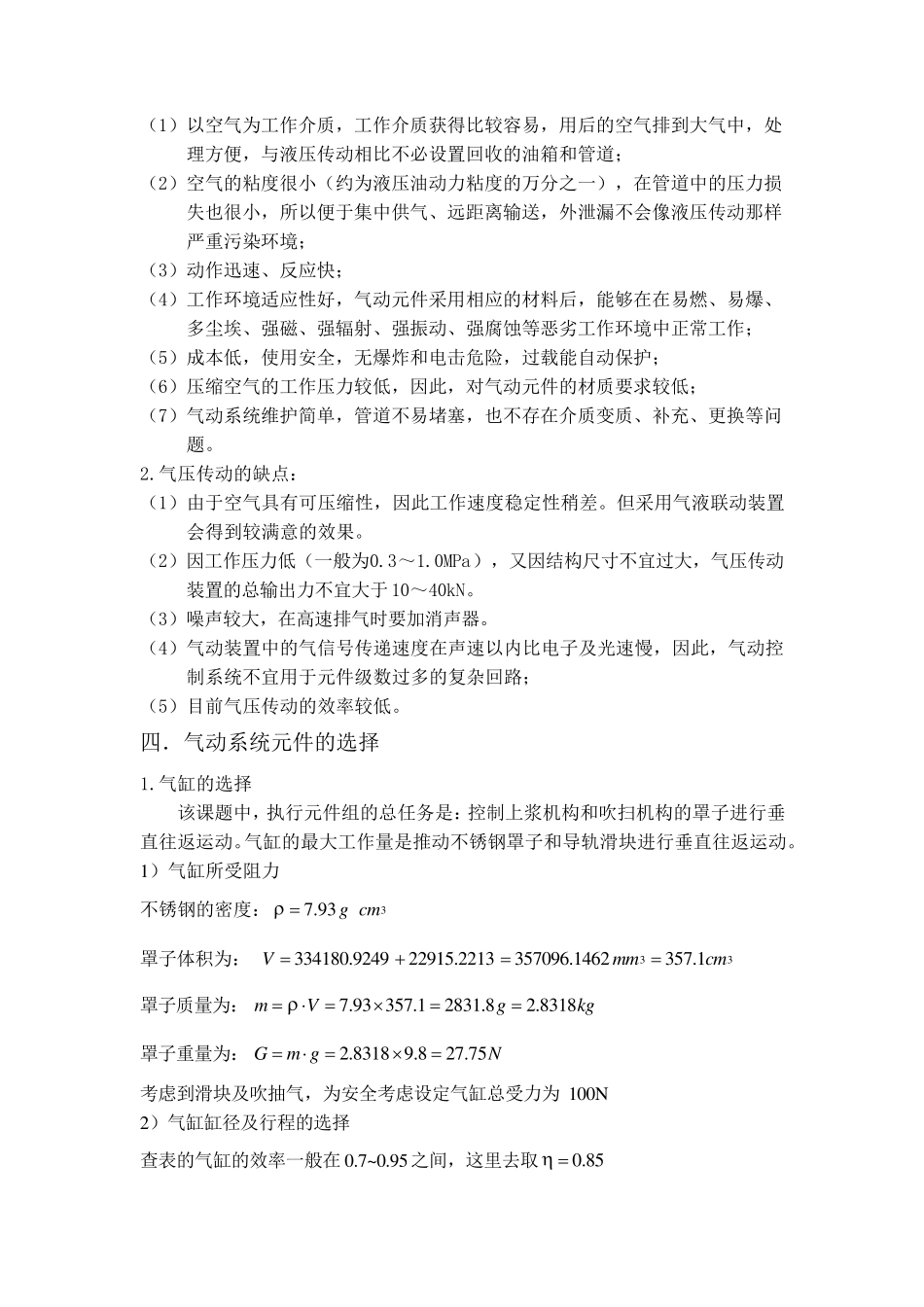

气压传动系统的设计 一．气压传动的工作原理 气压系统以压缩气体为工作介质，靠气体的压力传递动力或信息的流体传动。传递动力的系统是将压缩气体经由管道和控制阀输送给气动执行元件，把压缩气体的压力能转换为机械能而作功﹔传递信息的系统是利用气动逻辑元件或射流元件以实现逻辑运算等功能，亦称气动控制系统。 气压传动由气源﹑气动执行元件﹑气动控制阀和气动辅件组成。气源一般由压缩机提供；气动执行元件把压缩气体的压力能转换为机械能，用来驱动工作部件，包括气缸和气动马达；气动控制阀用来调节气流的方向﹑压力和流量，相应地分为方向控制阀﹑压力控制阀和流量控制阀；气动辅件包括：净化空气用的分水滤气器，改善空气润滑性能的油雾器，消除噪声的消声器，管子联接件等；在气压传动中还有用来感受和传递各种信息的气动传感器。 二．气压系统的组成 1.能源装置及辅件 气源装置由空压机、压缩空气的净化储存设备（后冷却器、油水分离器、储气罐、干燥器及输送管道）、气动三联件（分水过滤器、油雾器及减压阀）组成，还有一些必要的辅件，如自动排水器、消声器、缓冲器等，该些辅件是向系统输送洁净的压缩空气所必不可少的。 对能源装置的基本要求 是： 1）能源装置外 观 应美 观 ，色 泽 应与 主 机协 调； 2）能源装置上 所装元件的排列 布 置应匀 称，维 护 方便 简 易 3）能源装置应节能； 4）能源装置应工作平 稳 ，产 生 振 动小 ，噪声小 ； 5）和电 气、电 子控制结 合 使 用时 ，能远 程 控制动源装置以符 合 主 机对所需的工作参 数 变 化的要求 。 2.执行元件 执行元件是将压缩空气的压力能转化为机械能的元件，该系统的执行元件是气缸，它 驱动机构 作直 线 往 复 运动，输入 为压力和流量，输出 为力和速 度 。 3.控制元件 本系统采 用的均 为电 磁 阀双 向换接，它 的特 点 是换向简 单 ，进 气和回 气回 路简 单 ，安 装时 统一，并 且 本系统的气缸是垂 直 安 装升 举 载 荷 ，因 此 使 用进 气节流。气缸内 的缓冲结 构 提高 换向平 稳 性，所以此 种换接方法 可以被 采 用。 三．气压传动的优 缺 点 1.气压传动的优 点 ： （1）以空气为工作介质，工作介质获得比较容易，用后的空气排到大气中，处理方便，与液压传动相比不必设置回收的油箱和管道； （2）空气的粘度很小（约为液压油动力粘度的...
